Описание
Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров домашней метеостанции, следить за приготовлением капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.
Начинка
Основа индикатора — жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5 × 8 пикселей. Матрица подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.
LCD-матрица сама по себе не излучает свет, поэтому в корпус модуля встроена LED-подсветка.
Что можно вывести
Дисплей отображает все строчные и прописные буквы латинского алфавита и типографские символы. Можно создавать собственные иконки.
Подключение

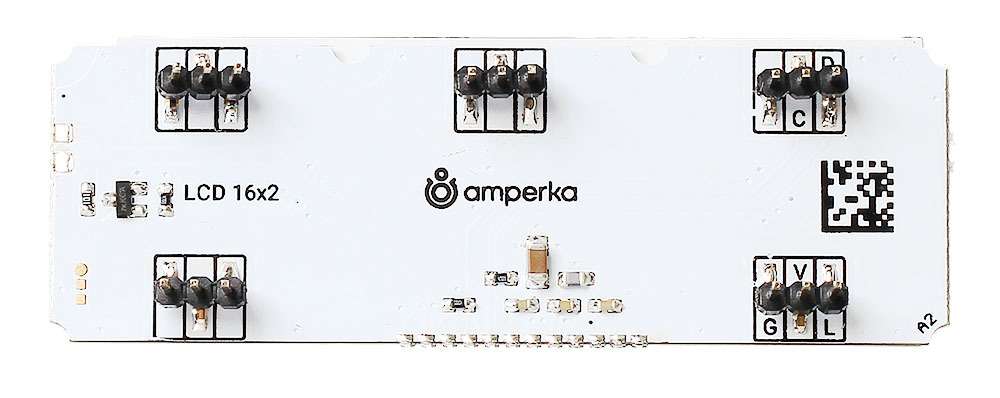

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надежной фиксации платы.
Нижняя группа:
- Сигнальный (L): управление подсветкой, подключите к цифровому пину микроконтроллера
- Питание (V): соедините с рабочим напряжением микроконтроллера
- Земля (G): соедините с пином GND микроконтроллера
Верхняя группа:
- Сигнальный (D): пин данных шины I2C, подключите к пину SDA микроконтроллера
- Сигнальный (C): пин тактирования шины I2C, подключите к пину SCL микроконтроллера

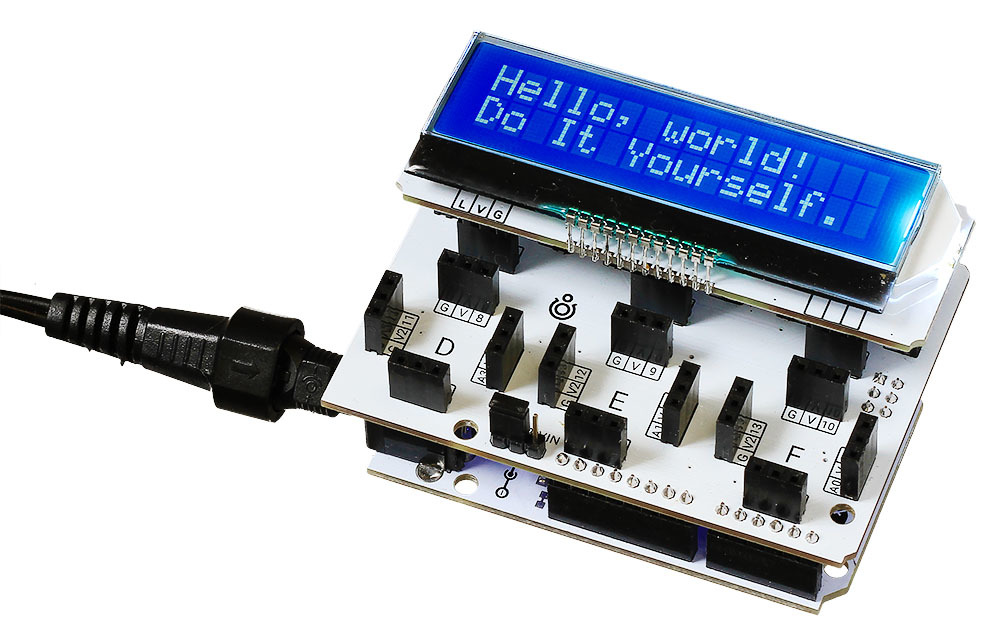

Для подключения к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.
Программирование
На аппаратном уровне дисплей общается с управляющей электроникой по шине I2C. С готовыми библиотеками и технической документацией работа с модулем лишь чуть сложнее мигания светодиодом.
Комплектация
- Дисплейный модуль, 1 шт
- Трехпроводной шлейф, 2 шт
