Описание
Если вы хотите собрать портативную игровую консоль или добавить проекту интерактивности, присмотритесь к OLED-дисплею из линейки Troyka-модулей. Монохромный дисплей выводит графики, изображения и текстовые сообщения, а сам модуль занимает всего два пина управляющей платформы.
OLED-дисплей обладает высокой контрастностью, углами обзора более 160° и не нуждается в подсветке. На дисплей можно смотреть под любым углом без потери качества и искажения картинки.
Начинка
Экран модуля выполнен по технологии OLED (organic light-emitting diode): это матрица точек, где каждый пиксель является отдельным органическим светодиодом. Благодаря светящимся пикселям дисплей не нуждается в подсветке, а черный цвет действительно черный и не светится в темноте. Это делает изображение насыщенным и контрастным.
Матрица дисплея подключена к встроенному чипу SSD1306, он выполняет роль посредника между экраном и микроконтроллером. Управляющая платформа общается с дисплеем по интерфейсу I2C: данные передаются всего по двум проводам.
Пользовательские кнопки
По бокам от дисплея расположены две пользовательские кнопки: с ними можно собрать простой интерфейс или игру без покупки дополнительных модулей.
Подключение
На модуле выведено две группы Troyka-контактов.
Нижняя группа:
- Питание (V): соедините с рабочим напряжением микроконтроллера
- Земля (G): соедините с землей микроконтроллера
- Сигнальный (S2): пин состояния кнопки S2, подключите к пину микроконтроллера, если используете кнопку
Верхняя группа:
- Сигнальный (D): пин данных шины I2C, подключите к пину SDA микроконтроллера
- Сигнальный (C): пин тактирования шины I2C, подключите к пину SCL микроконтроллера
- Сигнальный (S1): пин состояния кнопки S1, подключите к пину микроконтроллера, если используете кнопку
Адрес по умолчанию 0x3C, его можно сменить на 0x3D.

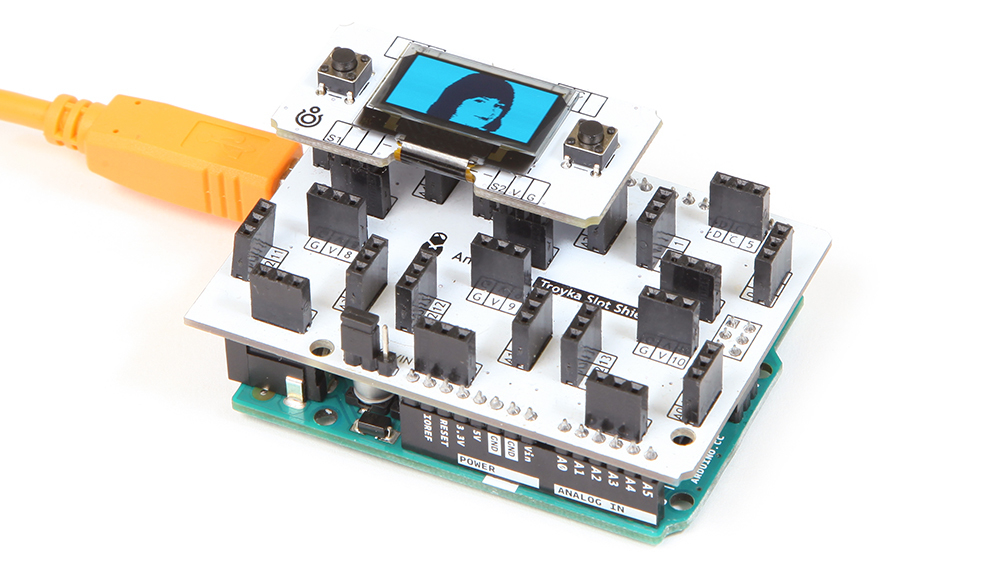

Для подключения к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 3 шт
