Описание
Дисплейный модуль на электронных чернилах E-Ink выводит текстовую и графическую информацию, но расходует куда меньше энергии, чем ЖК-панель с подсветкой. Он хранит изображение после отключения питания.
Используйте дисплей на электронных чернилах там, где важно низкое энергопотребление или когда обычному LCD-экрану не хватает читаемости и углов обзора.
Особенности E-Ink
- Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится только на обновление экрана
- Последнее изображение хранится даже при снятом питании
- Свободные углы обзора и хорошая читаемость под прямым светом
- Ограниченная палитра: черный, белый и красный цвет без полутонов
- Долгое обновление, поэтому экран не подходит для видео
Начинка
Модуль с диагональю 1,54 дюйма и разрешением 200 × 200 пикселей выводит изображение в черном, белом и красном цвете без полутонов: у каждого пикселя только два состояния. При обновлении экран несколько раз мерцает, это нормальное поведение E-Ink.
Устройство поставляется готовым модулем для крепления на 4 винта. Если нужна голая панель, обратите внимание на экран E-Ink 1,54 дюйма.
Подключение

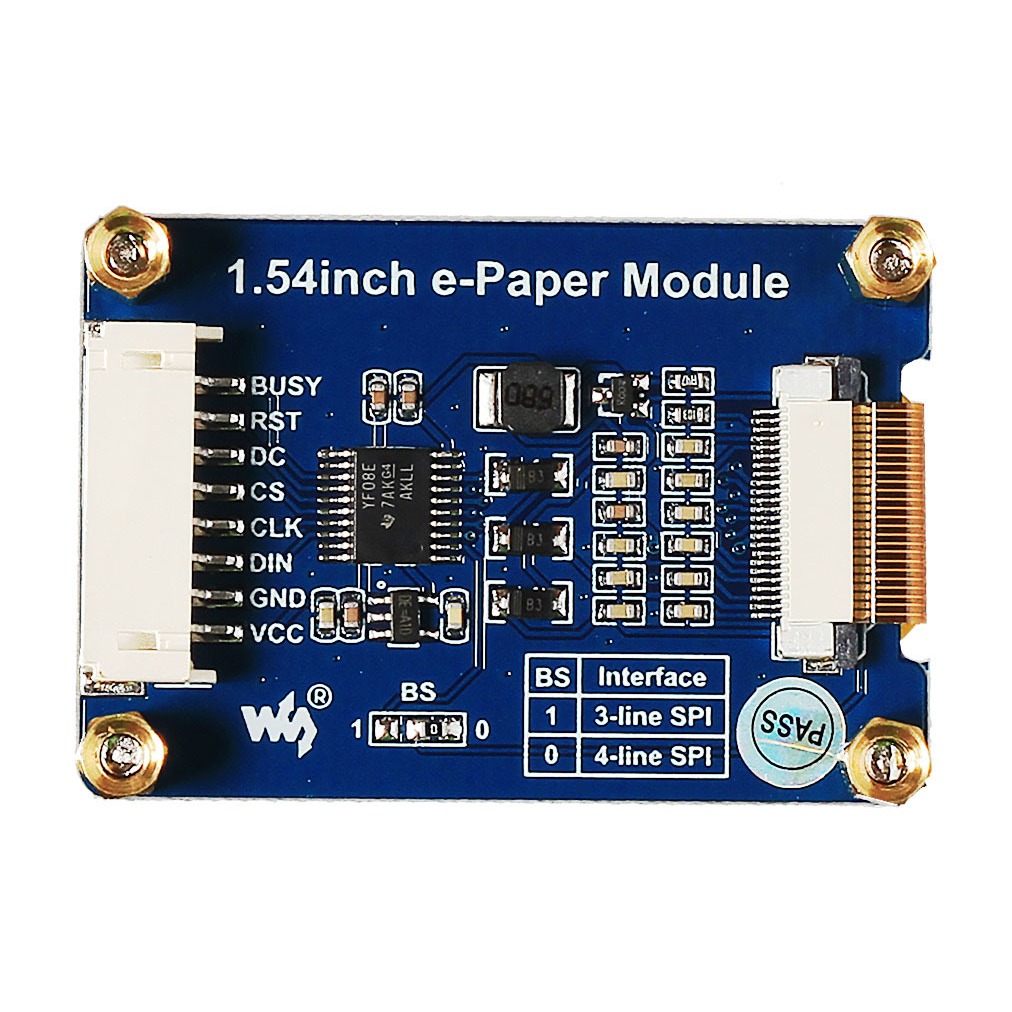

Модуль подключается к управляющей плате через интерфейс SPI. Распиновка:
- VCC: питание 3,3 В
- GND: земля
- DIN: линия SPI MOSI, данные от ведущего к ведомому
- CLK: линия SPI SCLK, тактовый сигнал
- CS: выбор чипа SPI (активный низкий уровень)
- DC: Data/Command (высокий уровень для данных, низкий для команд)
- RST: сброс при низком уровне
- BUSY: сигнал занятости при низком уровне
На плате есть обвязка для согласования уровней, поэтому модуль можно подключать к платформам с рабочим напряжением 3,3–5 В, например к Raspberry Pi или Arduino. Для Arduino понадобятся штырьковые соединители или плата расширения Troyka Shield.
Готовые библиотеки позволяют выводить строки ASCII, простые геометрические фигуры и монохромные изображения по точкам.
Комплектация
- Дисплейный модуль E-Ink, 1 шт
- Соединительный провод (8 пинов), 1 шт
