Описание
Дисплейный модуль МЭЛТ MT-12864J пригодится для вывода текста, отрисовки графиков и отображения простых картинок в монохромном режиме. Подобные дисплеи встречаются на вендинговых автоматах и валидаторах билетов в общественном транспорте, но экран можно смело применить и в своем роботе.
Начинка
LCD-дисплей MT-12864J производства компании МЭЛТ выводит монохромное изображение с разрешением 128 × 64 точек, регулируемой контрастностью и встроенной LED-подсветкой.

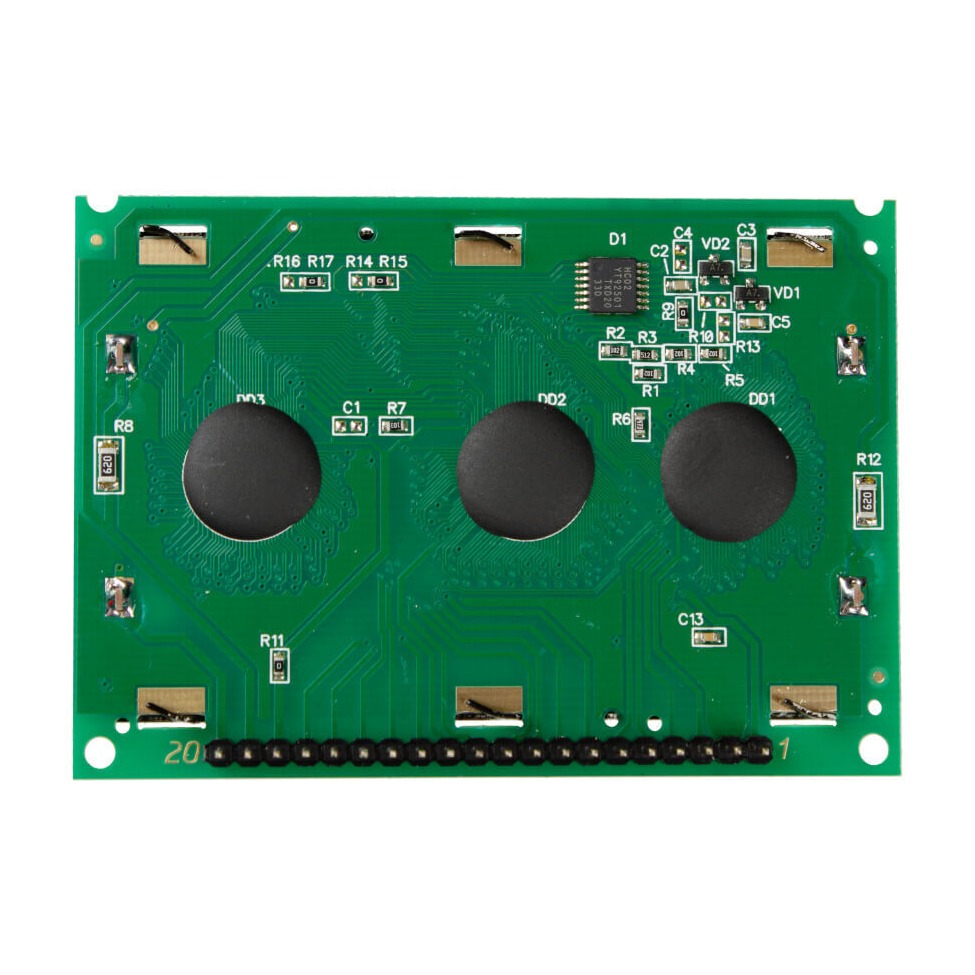

Дисплей управляется чипами Ангстрем К145ВГ10 и К145ВГ9Н5, аналогами популярных драйверов Samsung KS0108/KS0107. Это дает высокую совместимость с зарубежными моделями экранов 128 × 64, которые часто попадаются в DIY-проектах.
Подключение
На модуле расположено 20 контактов для подключения к питанию и управляющей плате через параллельный интерфейс. К контактам уже припаяны штырьковые соединители, поэтому модуль можно сразу использовать на макетной плате или подключать проводами «мама-папа».
Для управления контрастностью экрана понадобится потенциометр. Если нужно занять гораздо меньше пинов контроллера, возьмите графический дисплей с интерфейсом I²C.
Программирование
Для работы с дисплеем есть готовая библиотека U8g2 для Arduino IDE: с ней можно выводить любые шрифты, фигуры и изображения. В комплекте примеров пара десятков.
Комплектация
- Дисплейный модуль, 1 шт
