Описание

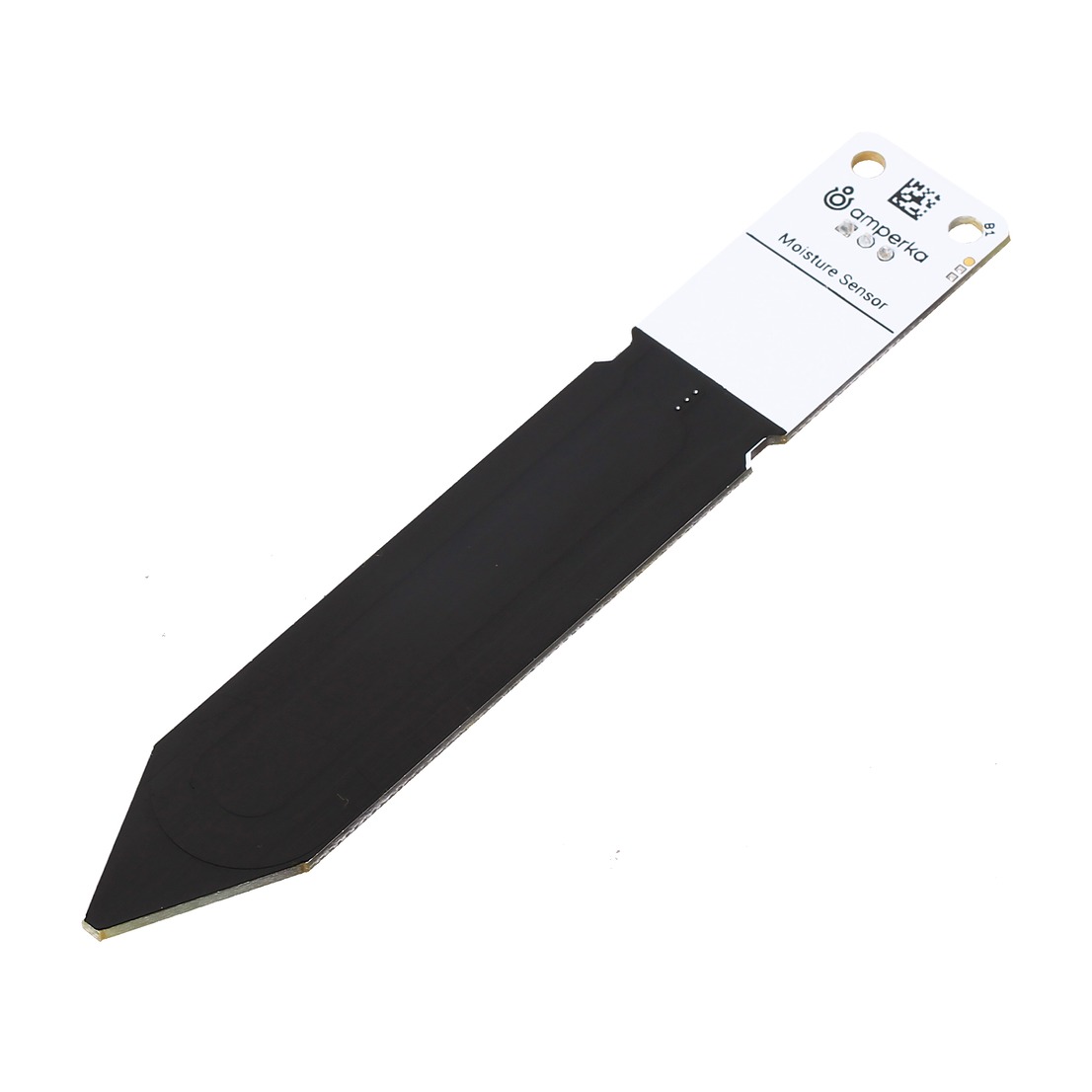

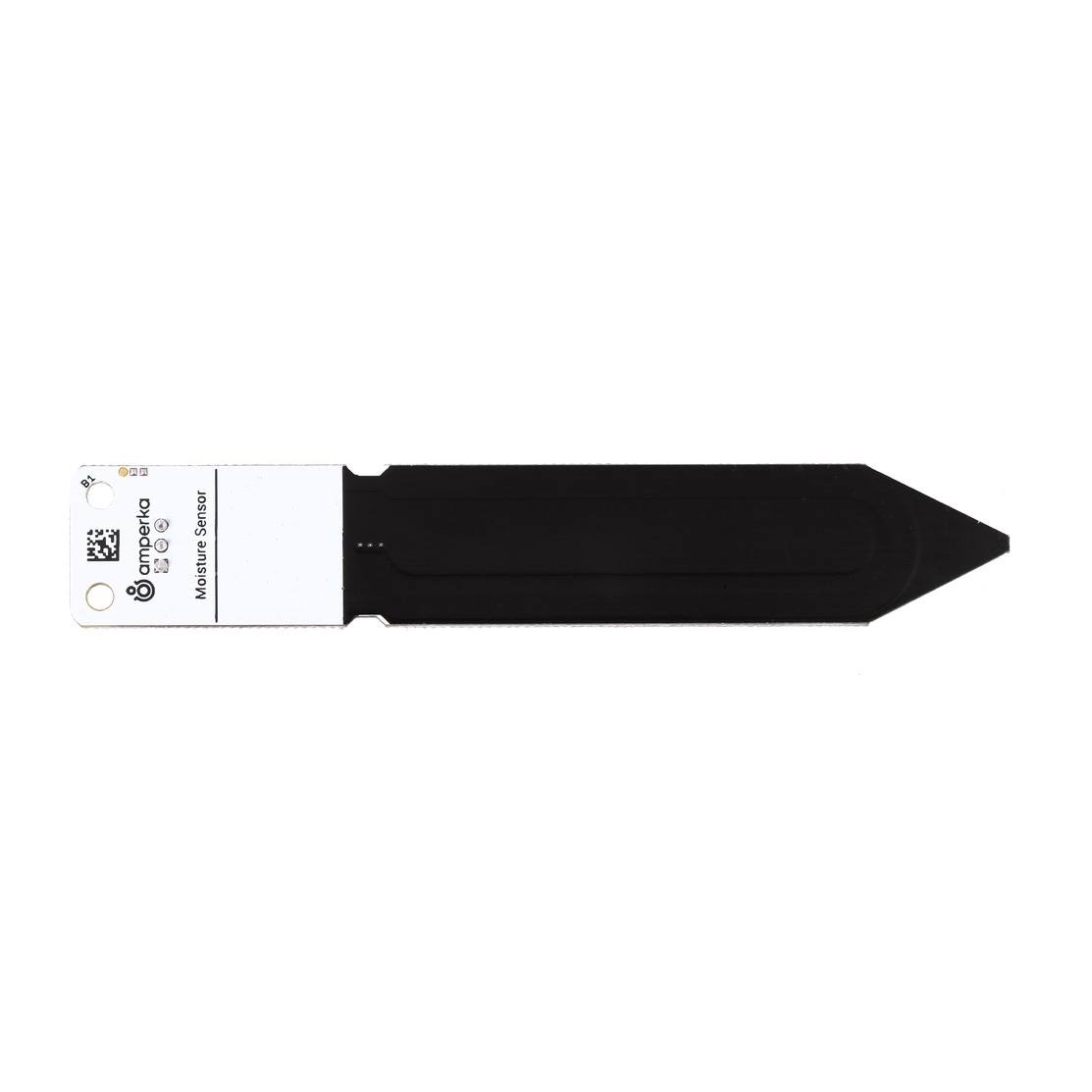

Емкостный сенсор влажности почвы поможет контролировать влажность земли в системах автоматического полива растений. В отличие от резистивного сенсора, емкостный датчик не подвержен электролитической коррозии, а значит, прослужит долго.
Для измерений достаточно погрузить датчик в землю на глубину до 80 мм. Сенсор подскажет, когда пора поливать растения, а также может работать детектором протечки воды.
Принцип работы

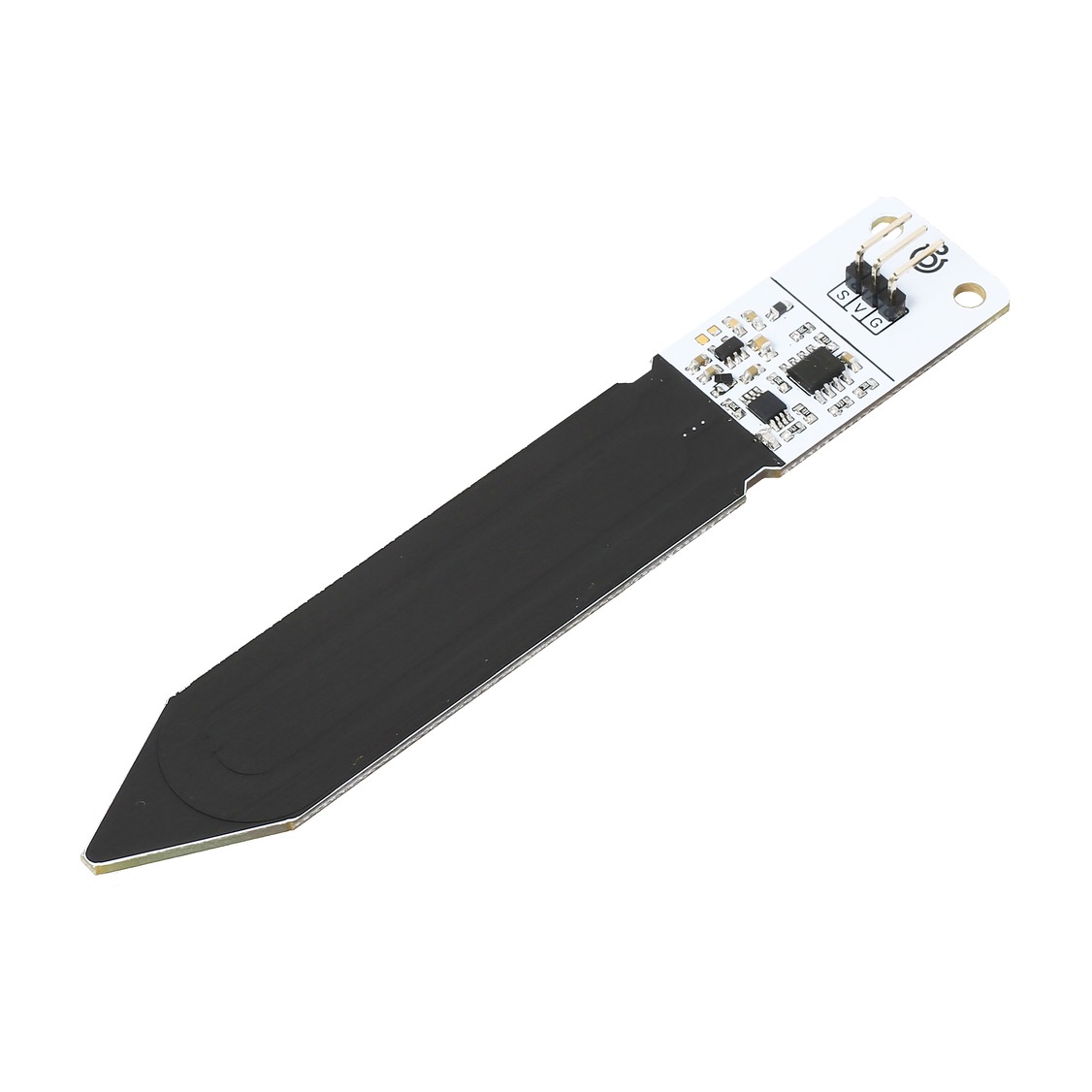

Внутри датчика находится RC-генератор на таймере LMC555, частота которого зависит от емкости между двумя электродами, играющими роль конденсатора. Изменение влажности грунта меняет его диэлектрические свойства и емкость, что приводит к повышению или понижению выходного сигнала. Итоговое напряжение пропорционально степени влажности почвы.
Измерительные электроды защищены оболочкой и не боятся коррозии под действием тока, поэтому датчик долговечнее резистивного. Стойкость к коррозии освобождает от подключения датчика через управляемый ключ, что упрощает схему системы.
Для оценки влажности можно выделить три интервала показаний (при питании 5 В):
- 0–1 В: сухая почва, пора поливать
- 1–2 В: влажная почва, полив не требуется
- 2–3,3 В: датчик залит водой
Подключение

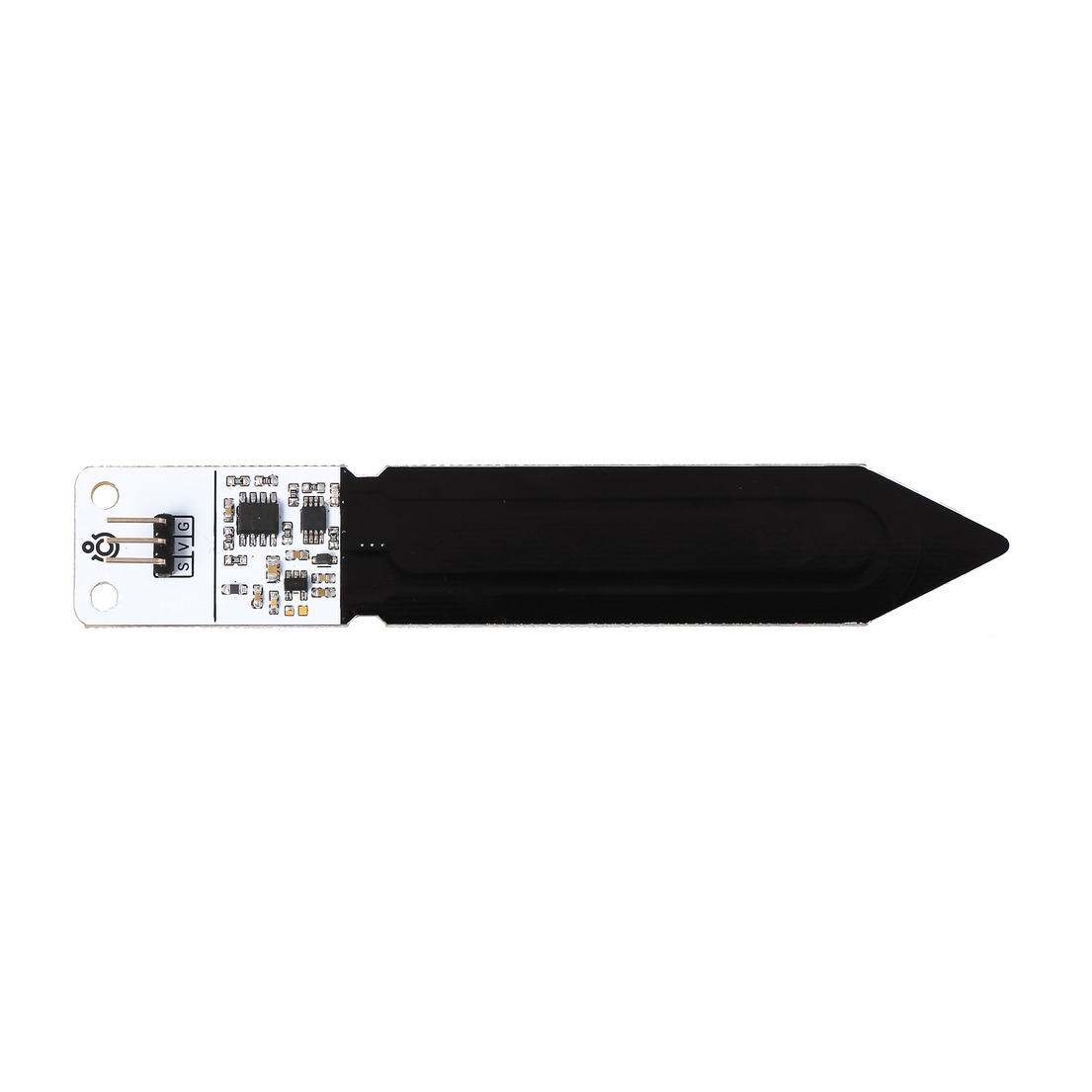

Датчик подключается к управляющей электронике по трехпроводному интерфейсу:
- S: сигнал датчика, подключается к аналоговому входу управляющей платы
- V: питание сенсора (3,3–5 В)
- G: общая земля

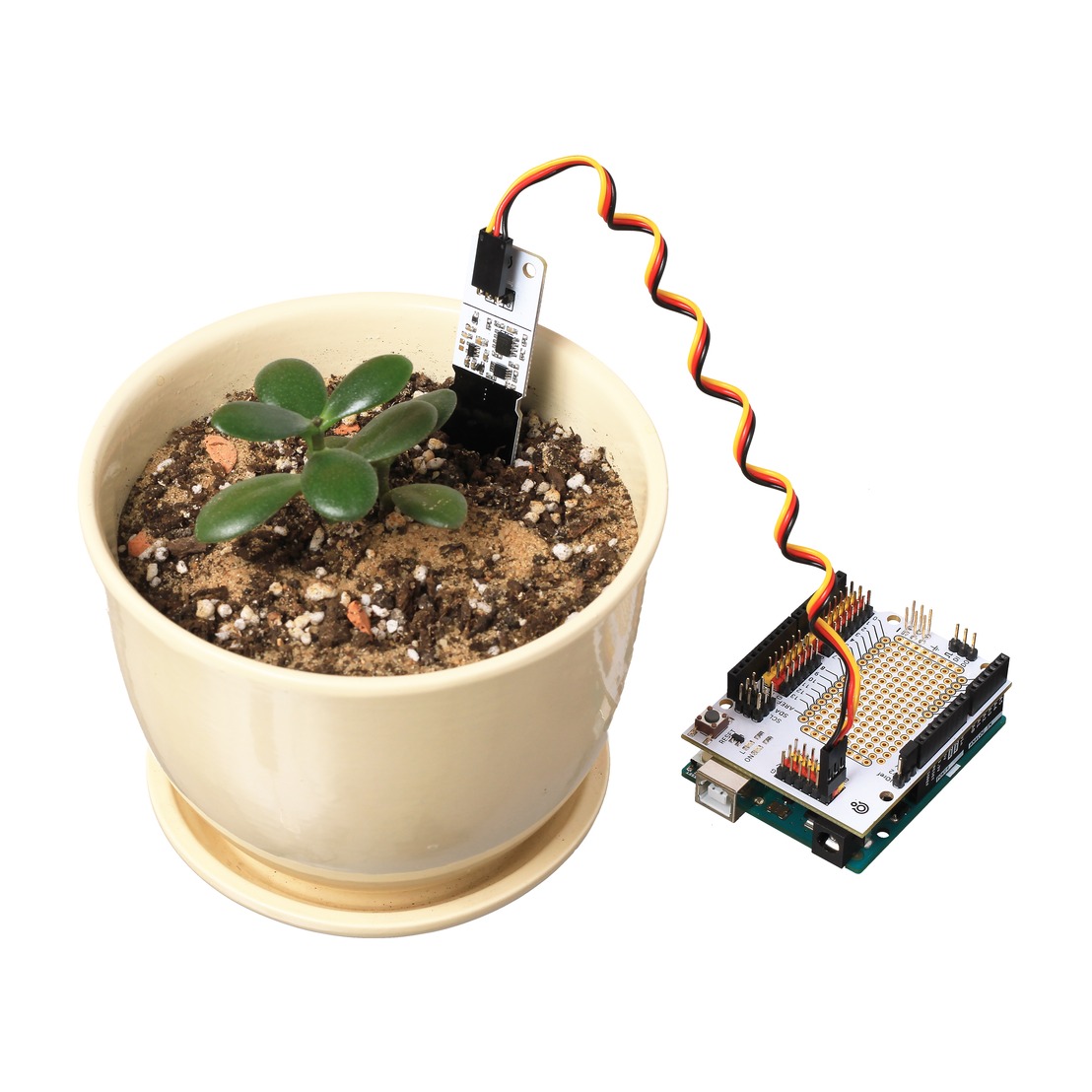

При подключении к Arduino удобно использовать плату расширения Troyka Shield.
Комплектация
- Датчик влажности почвы (емкостный), 1 шт
- Трехпроводной шлейф «мама-мама», 1 шт
