Описание
Описание
Модуль поможет собрать простую и высокоточную цифровую метеостанцию и управлять климатом в доме: датчик подскажет, когда выключить кондиционер в комнате или запустить увлажнитель в парнике.
Основа датчика температуры и влажности — микросхема SHT31 от компании Sensirion. Чип выполнен по запатентованной технологии CMOSens®, откалиброван и отличается высокой точностью измерений.
Подключение
На модуле выведены две группы Troyka-контактов.
Нижняя группа
- Питание (V): соедините с рабочим напряжением микроконтроллера
- Земля (G): соедините с пином GND микроконтроллера
Верхняя группа
- Сигнальный (D): пин данных шины I2C, подключите к пину SDA микроконтроллера
- Сигнальный (C): пин тактирования шины I2C, подключите к пину SCL микроконтроллера

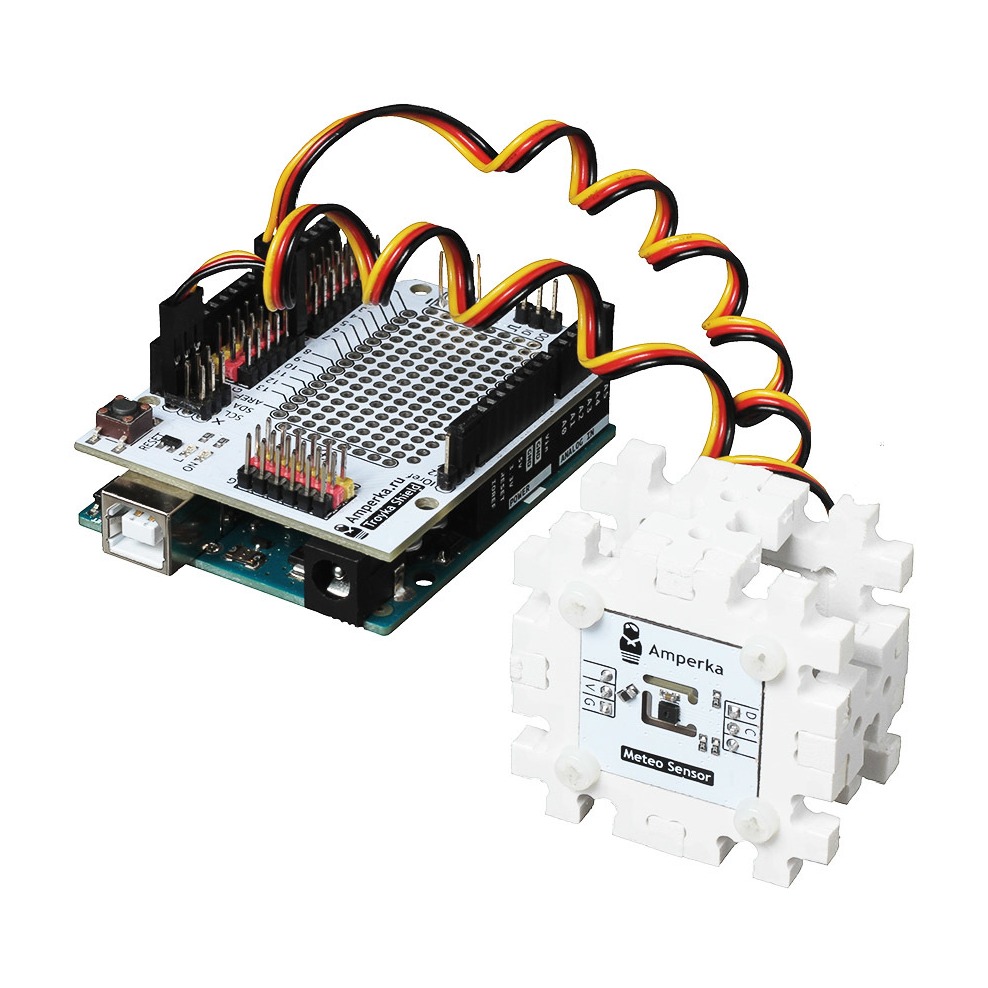

При подключении к Arduino и Iskra JS удобно использовать плату расширения Troyka Shield, а с Troyka Slot Shield провода не понадобятся вовсе.
Программирование
На аппаратном уровне датчик общается с управляющей электроникой по шине I2C.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
Смотрите также
Характеристики
Габариты
25,4 × 25,4 мм
Напряжение питания
3,3–5 В
Интерфейс
I2C
Диапазон измерения температуры
−40…+125 °C
Датчик
Sensirion SHT31
Диапазон измерения влажности
0–100 % RH
Погрешность измерения влажности
±2 % RH
Погрешность измерения температуры
±0,2 °C
Разрешение по температуре
0,01 °C
Разрешение по влажности
0,01 % RH
Адрес I2C
0x44 (по умолчанию) / 0x45
Все характеристики
