Описание

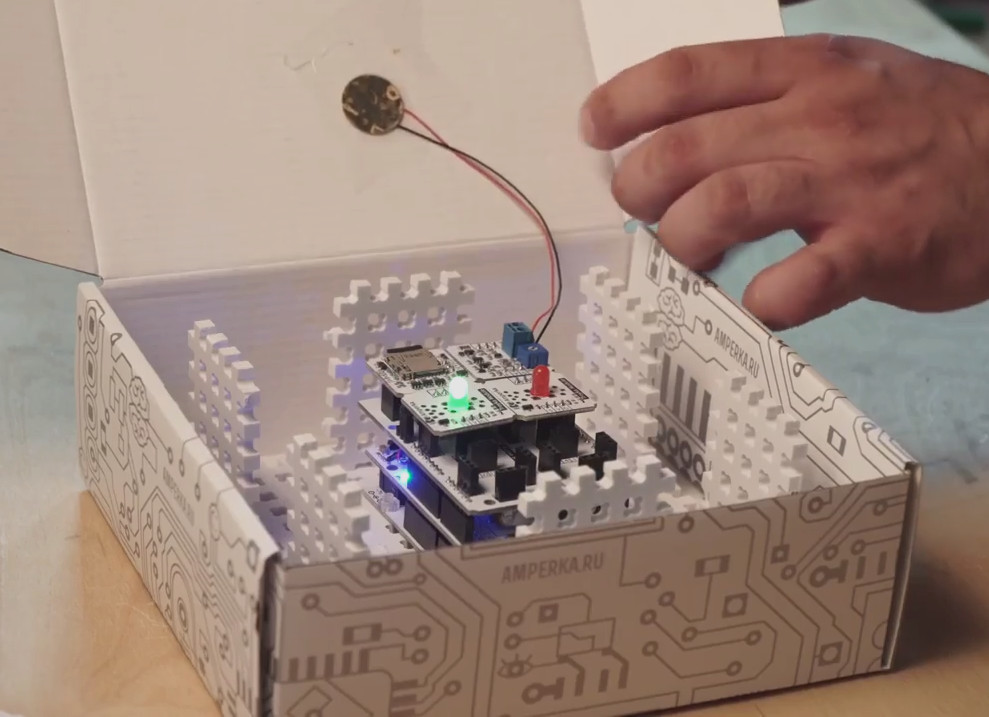

Одноюнитовый Troyka-модуль с выносным пьезодатчиком пригодится в системе мониторинга серверной стойки, секретном кодовом замке или охранной сигнализации.

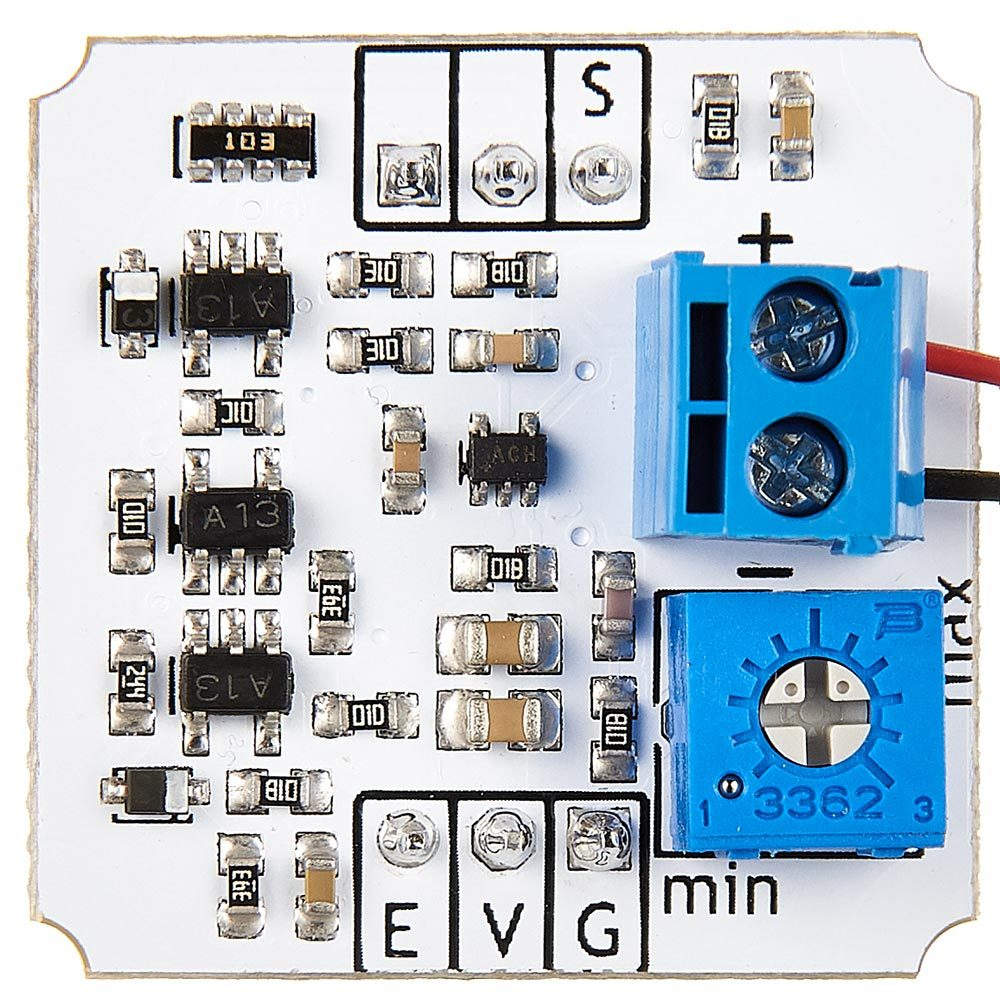

Сенсор улавливает даже незначительную деформацию пьезодиска и выдает аналоговый сигнал, пропорциональный ее силе. Подстроечный потенциометр на модуле позволяет изменить чувствительность сенсора или порог срабатывания устройства, не трогая прошивку.
Пьезодатчик вибрации
Чувствительный элемент — выносной пьезодиск: тонкая пластинка из латуни с нанесенным слоем цирконата-титаната свинца. Этот материал обладает выраженным пьезоэффектом: при сжатии на разных концах проводника возникает напряжение, пропорциональное силе воздействия.
Пьезодиск подключается к модулю через винтовые клеммы. Усилитель поднимает нулевое значение переменного сигнала пьезодиска до середины напряжения питания, и дальнейшие изменения происходят относительно этого значения. Поэтому микроконтроллер оцифровывает сигнал полностью, без потери отрицательной полуволны.
Усредненный уровень вибраций
Разовые замеры максимальной амплитуды не дают представления об общем уровне вибрации: пришлось бы измерять как можно чаще и интегрировать значения, расходуя ресурсы микроконтроллера. Поэтому в модуль добавлено аппаратное усреднение амплитуды сигнала. Сенсор выдает аналоговый сигнал от нуля до напряжения питания, пропорциональный уровню вибраций за последние несколько сотен миллисекунд. Это заметно упрощает код.
Подключение

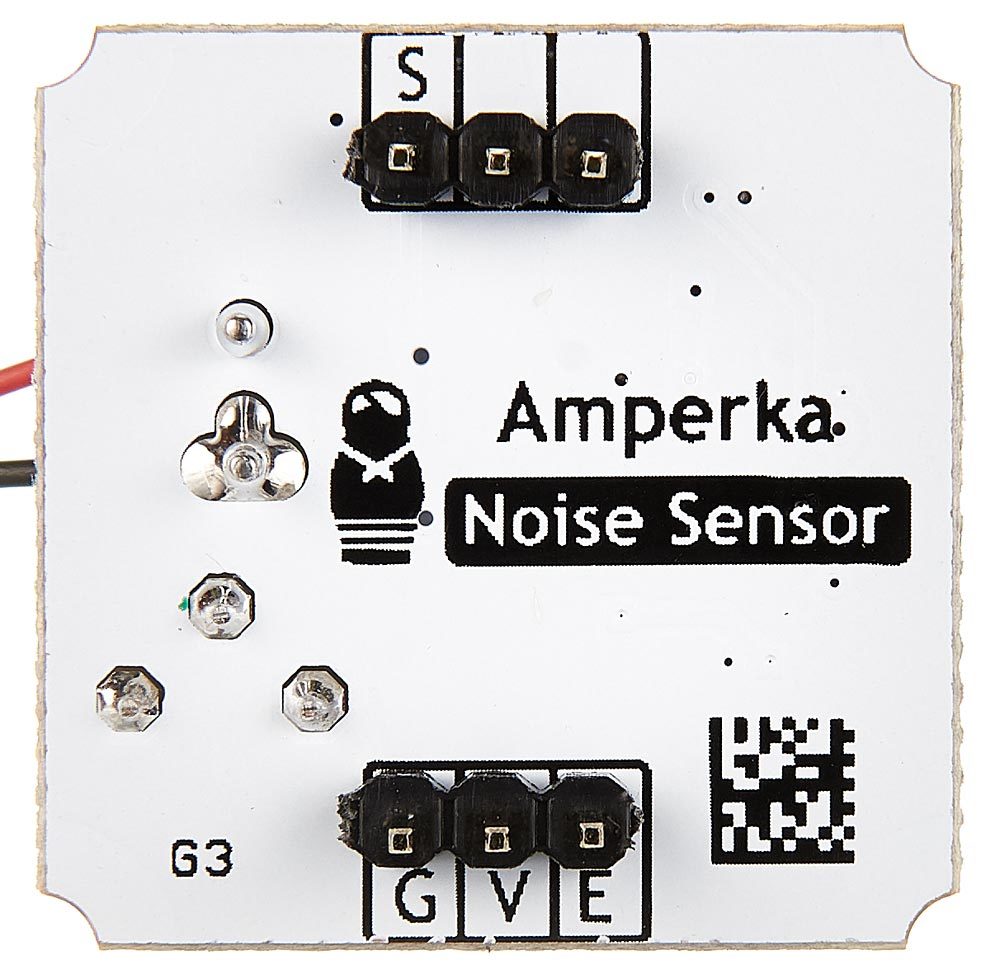

Модуль подключается к управляющей электронике трехпроводными шлейфами (два шлейфа в комплекте) и занимает четыре пина контроллера:
- Земля (G): соедините с землей микроконтроллера
- Питание (V): соедините с питанием микроконтроллера
- Усредненный сигнал датчика вибраций (E): подключите к аналоговому или цифровому входу микроконтроллера
- Прямой сигнал пьезодиска (S): подключите к аналоговому входу микроконтроллера
При подключении к Arduino или Iskra JS удобно использовать плату расширения Troyka Shield, а с Troyka Slot Shield провода не понадобятся вовсе. Контактные ножки модуля также совместимы с макетной платой (breadboard).
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
