Описание
Набор для тех, кто хочет начать работать с Arduino, но не имеет опыта, базовых радиодеталей и приспособлений. Мозг набора — Iskra Uno, миниатюрный компьютер, который программируется на C++. Простые программы (скетчи) управляют устройствами, собранными из радиодеталей.
В коробке светодиоды, конденсаторы, резисторы, кнопки, микрочипы, LCD-экран, микромотор и сервопривод. Они соединяются в схемы на макетной плате и подключаются к контроллеру.
Разобраться с компонентами поможет «Конспект хакера» — учебная брошюра с необходимым минимумом теории и практической частью с примерами создания 20 устройств.
Набор «Матрешка Z» на базе Iskra Uno полностью совместим с дополнением «Интернет вещей», как и «Матрешки» на оригинальной Uno.
Что такое Iskra Uno
Arduino — открытая платформа для сборки всевозможных электронных устройств. На ее базе построена Iskra Uno, но у этой платы более мощный регулятор напряжения. Iskra Uno производится в России.
Контактные колодки расположены в полном соответствии со стандартной распиновкой Arduino R3, поэтому на плату можно ставить традиционные платы расширения Shield. Если сенсор или модуль совместим с Arduino, он подходит и к Iskra Uno.
Как собирать устройства

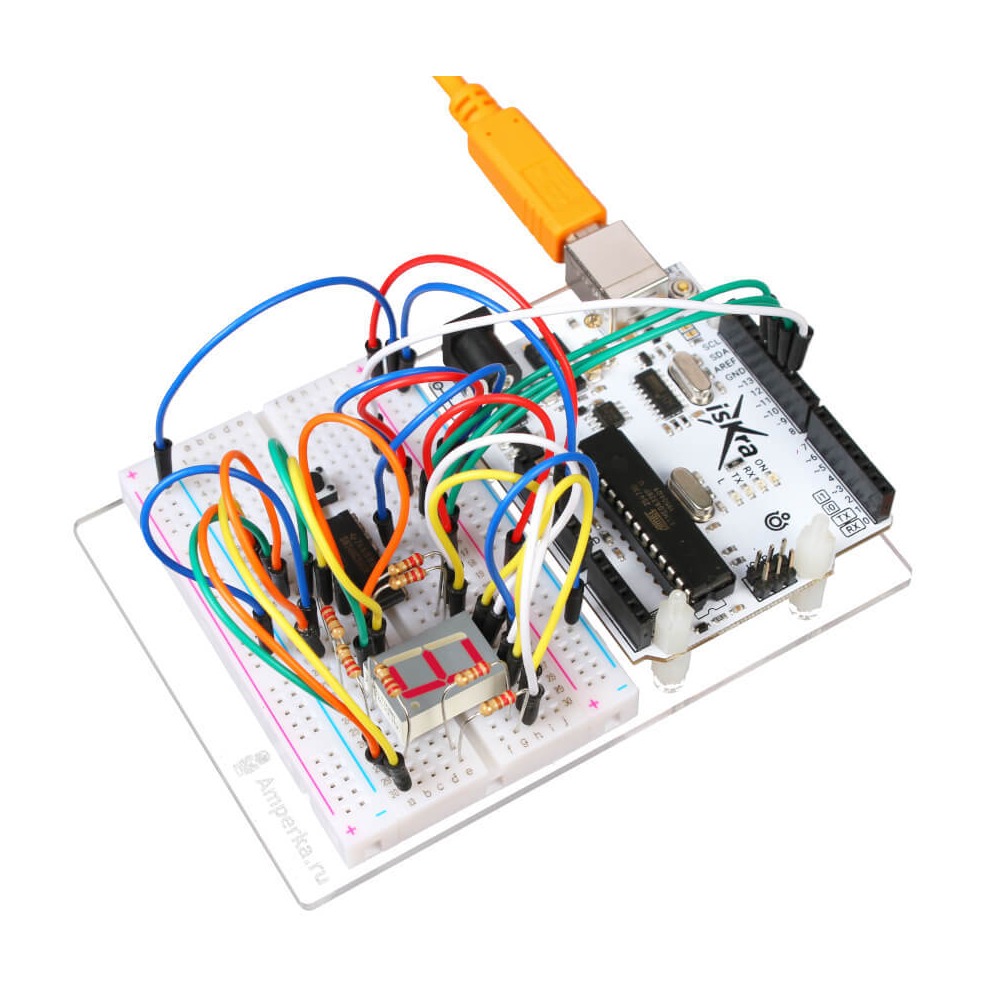

Все устройства собираются из настоящих радиодеталей, но без пайки. Детали вставляются в гнезда макетной платы и соединяются с управляющей платой проводами «папа-папа». Если что-то собрано не так, достаточно свериться со схемой и пересобрать устройство.
Набор рассчитан на инженеров от 14 лет, с помощью старших его могут использовать и дети от 10 лет.
Что можно собрать
В буклете приведены 20 устройств. Каждый проект сопровождается цветной схемой сборки и готовым кодом программы (скетчем) с подробными комментариями. Сложность и функциональность устройств постепенно растут.
- Маячок
- Маячок с нарастающей яркостью
- Светильник с управляемой яркостью
- Терменвокс
- Ночной светильник
- Пульсар
- Бегущий огонек
- Мерзкое пианино
- Миксер
- Кнопочный переключатель
- Светильник с кнопочным управлением
- Кнопочные ковбои
- Секундомер
- Счетчик нажатий
- Комнатный термометр
- Метеостанция
- Пантограф
- Тестер батареек
- Светильник, управляемый по USB
- Перетягивание каната
Программирование
При работе из Arduino IDE в настройках среды нужно выбирать плату «Arduino Uno».
Комплектация
- Плата Iskra Uno, 1 шт
- Брошюра «Конспект хакера», 1 шт
- Макетная плата Breadboard Half, 1 шт
- Резисторы 220 Ом, 30 шт
- Резисторы 1 кОм, 10 шт
- Резисторы 10 кОм, 10 шт
- Переменный резистор (потенциометр), 1 шт
- Фоторезистор, 1 шт
- Термистор, 1 шт
- Конденсаторы керамические 100 нФ, 10 шт
- Конденсаторы электролитические 10 мкФ, 10 шт
- Конденсаторы электролитические 220 мкФ, 10 шт
- Транзисторы биполярные, 5 шт
- Транзистор полевой MOSFET, 1 шт
- Диоды выпрямительные, 5 шт
- Светодиоды 5 мм красные, 12 шт
- Светодиоды 5 мм зеленые, 4 шт
- Светодиоды 5 мм желтые, 4 шт
- Трехцветный светодиод, 1 шт
- Светодиодная шкала, 1 шт
- 7-сегментный индикатор, 1 шт
- Кнопка тактовая, 5 шт
- Пьезопищалка, 1 шт
- Выходной сдвиговый регистр 74HC595, 1 шт
- Инвертирующий триггер Шмитта, 1 шт
- Клеммник нажимной, 1 шт
- Соединительные провода «папа-папа», 65 шт
- Кабель USB (A — Micro USB), 1 шт
- Кабель питания от батарейки «Крона», 1 шт
- Штырьковые соединители (1 × 40), 1 шт
- Мотор FA-130, 1 шт
- Микросервопривод FS90, 1 шт
- Текстовый экран 16 × 2, 1 шт
- Монтажная площадка для Iskra Uno, 1 шт
Что дальше
Продолжение набора «Интернет вещей» позволит заняться созданием сетевых гаджетов и автоматизированных систем умного дома. Для собственных экспериментов пригодятся:
- Сенсоры, чтобы добавить устройствам «чувств»
- Шилды, чтобы расширить возможности платформы
- Мультиметр, чтобы находить проблемы в схеме
- Блок питания, чтобы включать устройство без компьютера
