Описание
Описание
Компактный USB-UART преобразователь подключит к компьютеру любую электронику с последовательным интерфейсом UART. Больше не нужно вытаскивать микроконтроллер из Arduino Uno, чтобы прошить платы без собственного USB-порта, например Iskra Mini или Troyka Wi-Fi.
Применение
- Прошивка плат и модулей без собственного USB-порта
- Настройка и прошивка Wi-Fi-модулей
- Тонкая настройка Bluetooth- и GPS/ГЛОНАСС-модулей через служебные команды
- Загрузка самодельной прошивки
Подключение

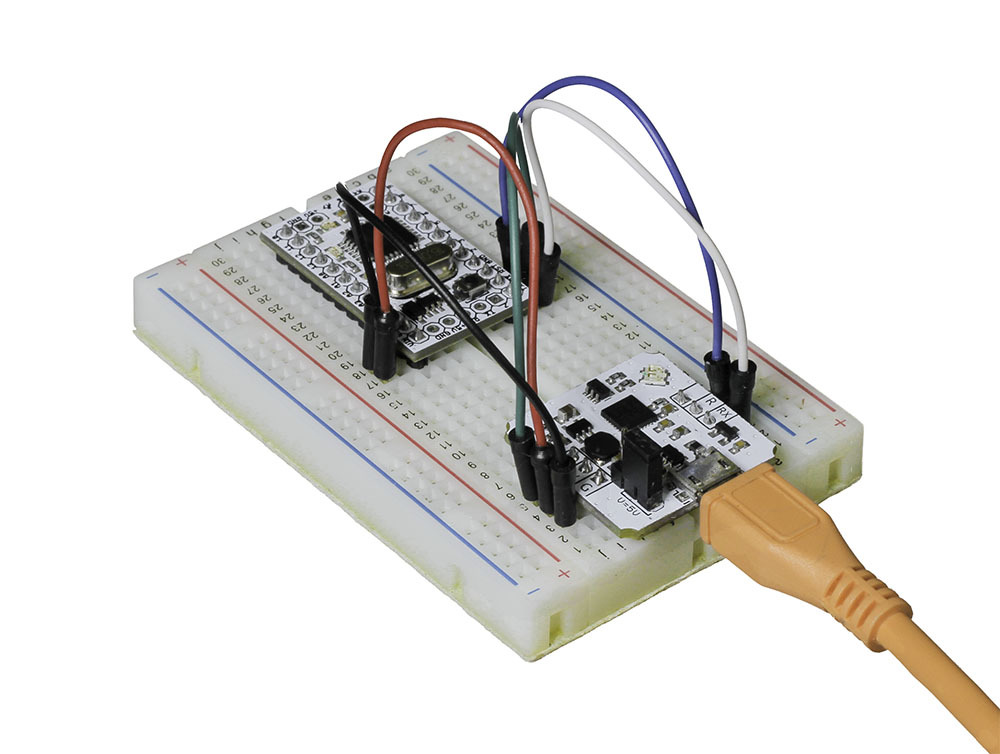

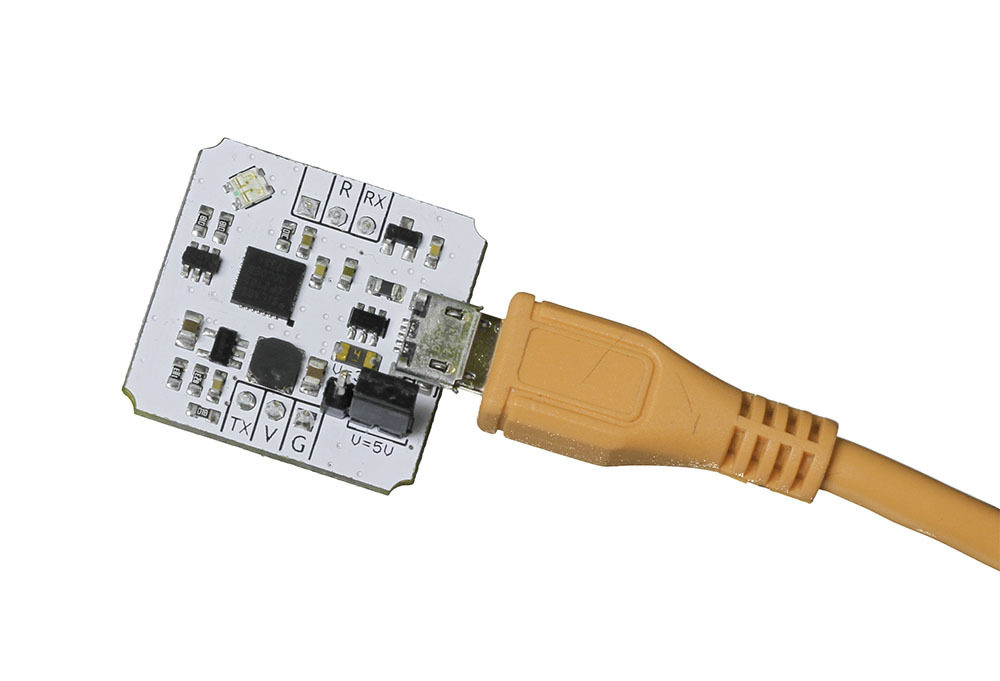

Модуль подключается к компьютеру кабелем micro-USB. На модуле выведены две группы Troyka-контактов.
Нижняя группа:
- TX: цифровой выход преобразователя для передачи данных из USB в микроконтроллер, подключите к пину RX микроконтроллера
- V: соедините с рабочим напряжением микроконтроллера
- G: соедините с пином GND микроконтроллера
Верхняя группа:
- RX: цифровой вход преобразователя для приема данных из микроконтроллера в USB, подключите к пину TX микроконтроллера
- R: пин сброса
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
- Джампер, 1 шт
Смотрите также
Характеристики
Габариты
25,4 × 25,4 мм
Интерфейс
USB — UART
EEPROM-память
1 КБ (параметры идентификации USB-устройства)
Напряжение логических уровней
3,3 В (толерантны к 5 В)
Входное напряжение
5 В (от USB)
Выходное напряжение
3,3 / 5 В
Микросхема
CP2102
Размер буфера
чтение 576 байт, запись 640 байт
