Описание

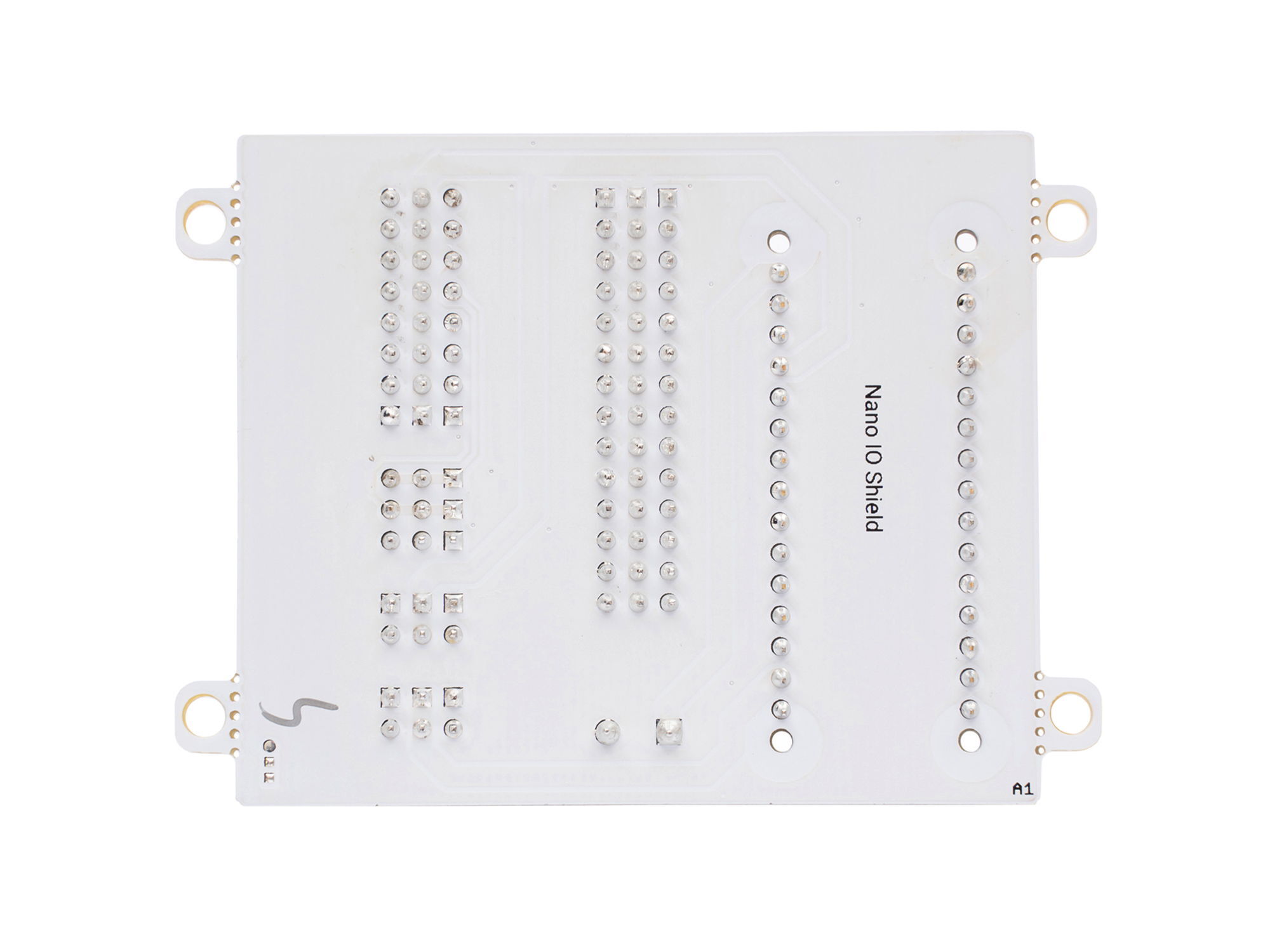

Troyka Nano IO Shield — плата расширения для платформ форм-фактора Arduino Nano и Iskra Nano, которая упрощает подключение Troyka-модулей через стандартные трехпроводные шлейфы. Достаточно вставить шлейф от каждого модуля в группу из трех штырьков, и все готово к работе без паяльника и макетной платы.
Плата выполнена в форм-факторе Zelo-модуля: она надежно крепится винтами через специальные проушины и не будет дребезжать в корпусе устройства из конструктора #Структор.
Распиновка
На плате выведены группы тройных контактов S-V-G, соединенные с линиями управляющей платы:
- Сигнал (S): соответствующий цифровой или аналоговый пин
- Питание (V): источник рабочего напряжения
- Земля (G): общая земля
Отдельными тройными контактами выведен интерфейс I2C: три группы SDA/SCL для подключения соответствующих Troyka-модулей. На плате есть клемма под винт для внешнего питания, а контактные группы 3V3 и 5V позволяют отдельно запитать периферию с рабочим напряжением 3,3 В или 5 В.
Совместимость
Плата подходит для Arduino Nano, Iskra Nano и их аналогов с 30 контактными ножками.
Комплектация
- Плата-модуль, 1 шт
