Описание
Модуль Power Bank станет источником автономного питания для роботов, портативных устройств и элементов охранной системы. Он заряжается от USB-порта компьютера или зарядного устройства для смартфона, причем вынимать его из собранного устройства не нужно: достаточно вставить кабель в разъем micro-USB.
Модуль выполнен в форм-факторе Zelo: он надежно крепится винтами через проушины и не дребезжит в корпусе устройства из #Структора.

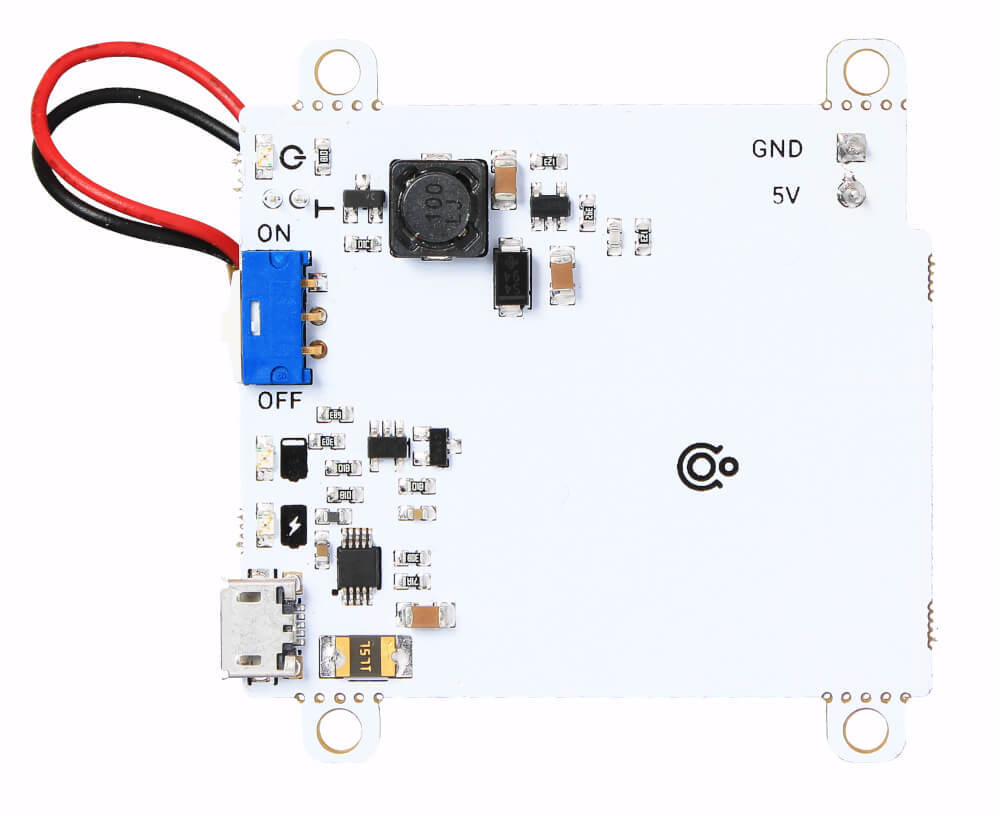

Что на борту
- Литий-ионный аккумулятор 2000 мАч с низким саморазрядом и без «эффекта памяти»
- Микросхема управления зарядом BQ24090: поддерживает оптимальный ток и отключает зарядку при полном аккумуляторе
- Импульсный повышающий DC-DC-преобразователь LM27313-Q1 поддерживает выходное напряжение 5 В
- Механический выключатель питания
- Индикаторы: включенного состояния (ON), процесса зарядки (CHARGING BATT), низкого заряда (LOW)
Подключение

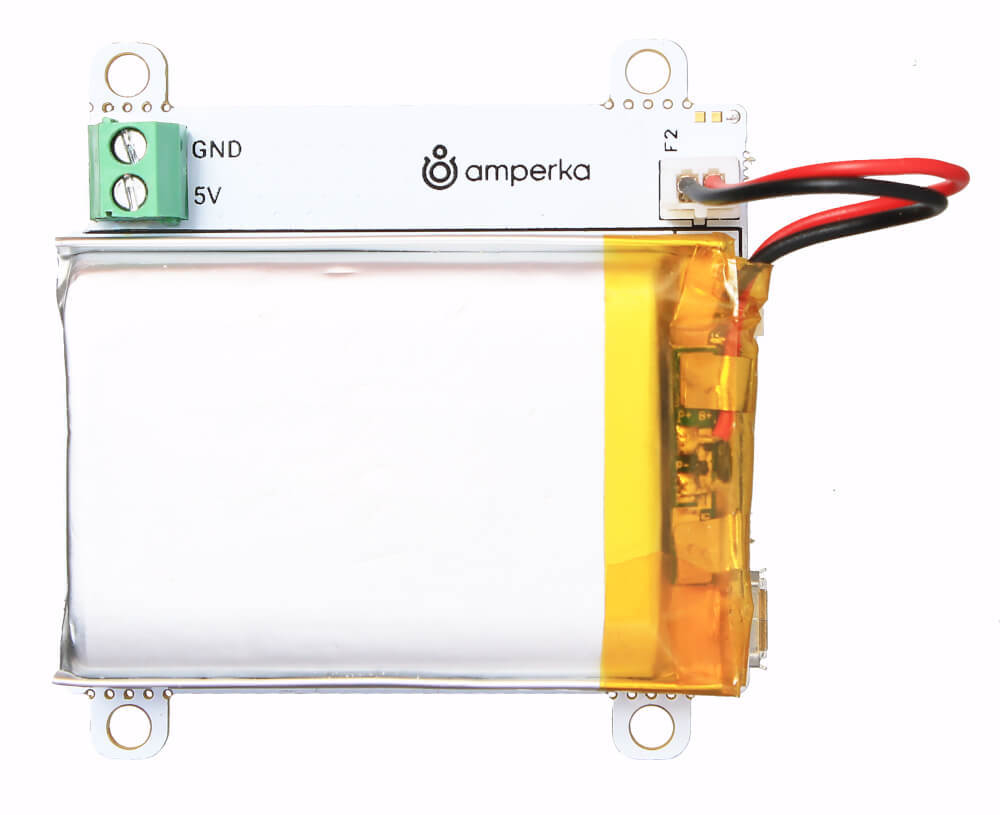

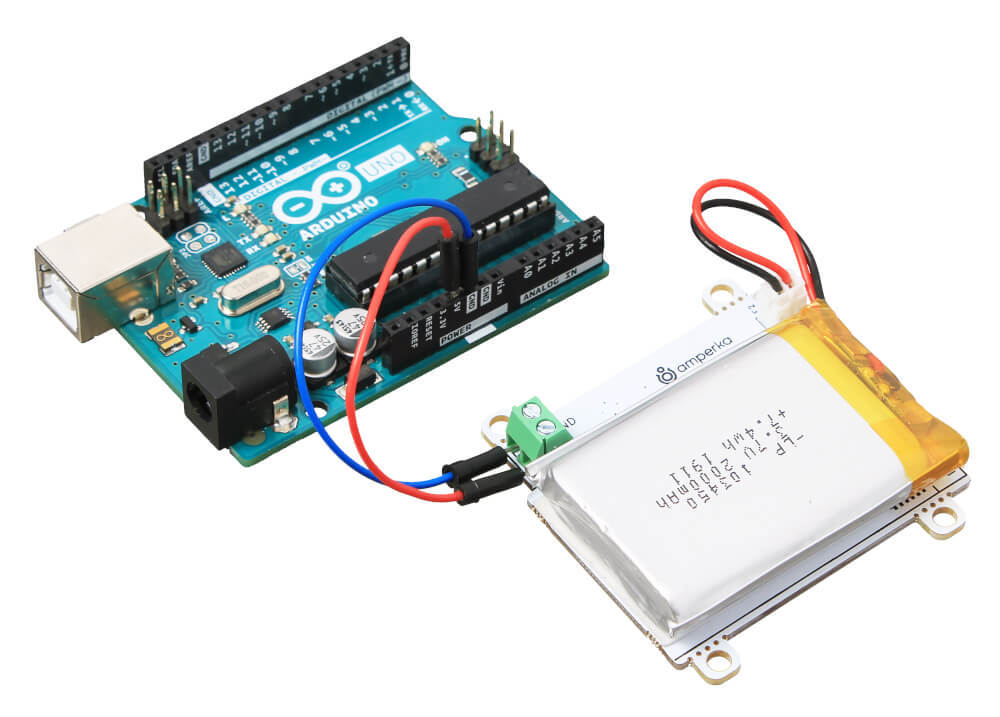

Питаемые устройства подключаются двумя проводами через винтовой клеммник, для Arduino-подобных плат подойдут провода «папа-папа»:
- 5V: выходное напряжение
- GND: общая земля
Для зарядки подключите модуль кабелем micro-USB к зарядному устройству или USB-порту компьютера.
Защита от перегрузки
Если ток превысит 600 мА, срабатывает контур предохранителя и модуль выключается. Это защищает аккумулятор от перегрева и повреждения.
Комплектация
- Модуль Power Bank v2, 1 шт
