Описание

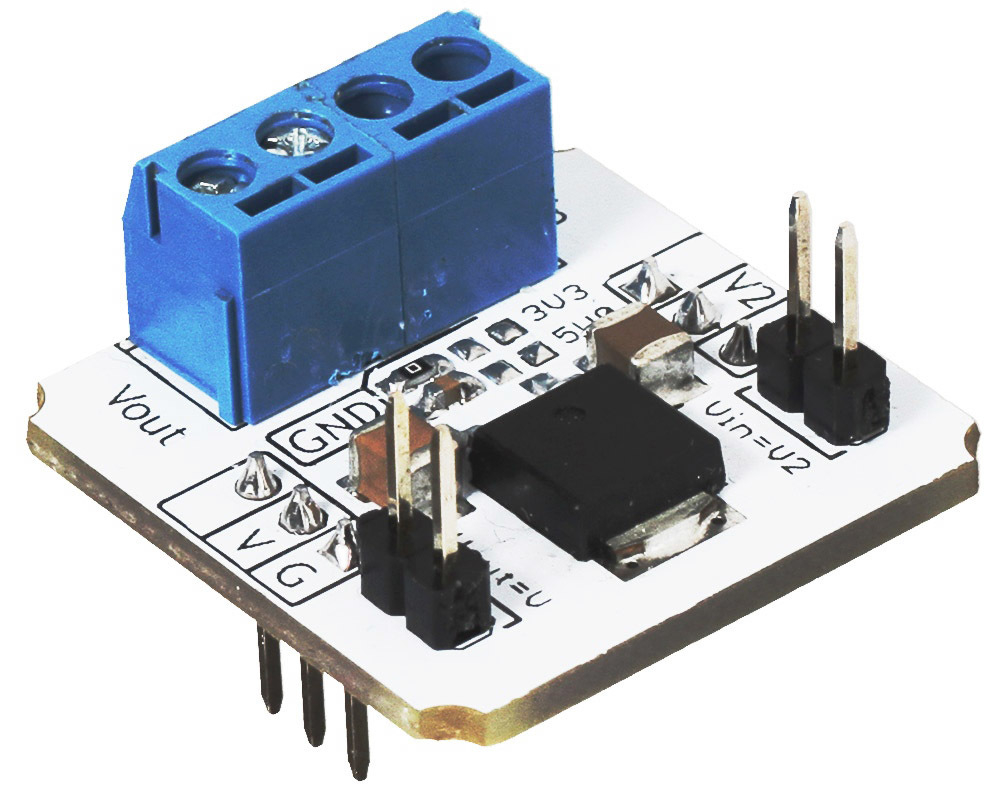

Если нужно подключить одноплатник, а под рукой только источник питания с высоким напряжением, линейный регулятор выдаст необходимое напряжение. Модуль поможет запитать беспроводные модули с 3,3-вольтовой логикой, например ESP8266 или nRF24L01+.

Особенности

• Преобразует входное напряжение от 4,4 до 20 В в 3,3 В, остальная мощность рассеивается в виде тепла
• Роль радиатора выполняет сам модуль
• Линейный преобразователь упрощает схему устройства и не создает помех, поэтому подходит для питания чувствительных датчиков

Подключение

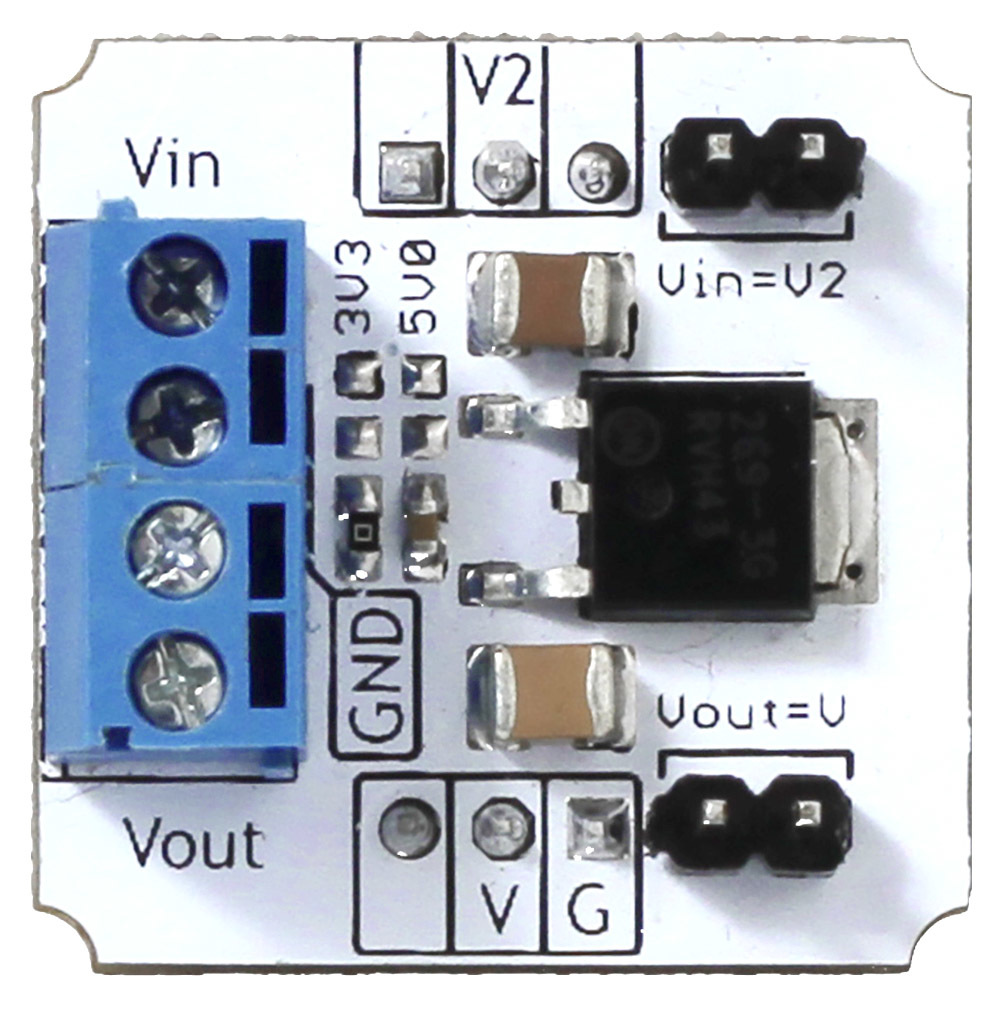

На модуле распаяны клеммники для внешнего питания и нагрузки:

• Vin: входное напряжение, подключите к плюсовому контакту источника питания
• GND (двойной контакт): общая земля, подключите к минусовому контакту источника питания и земле нагрузки
• Vout: выходное напряжение, подключите к питанию нагрузки

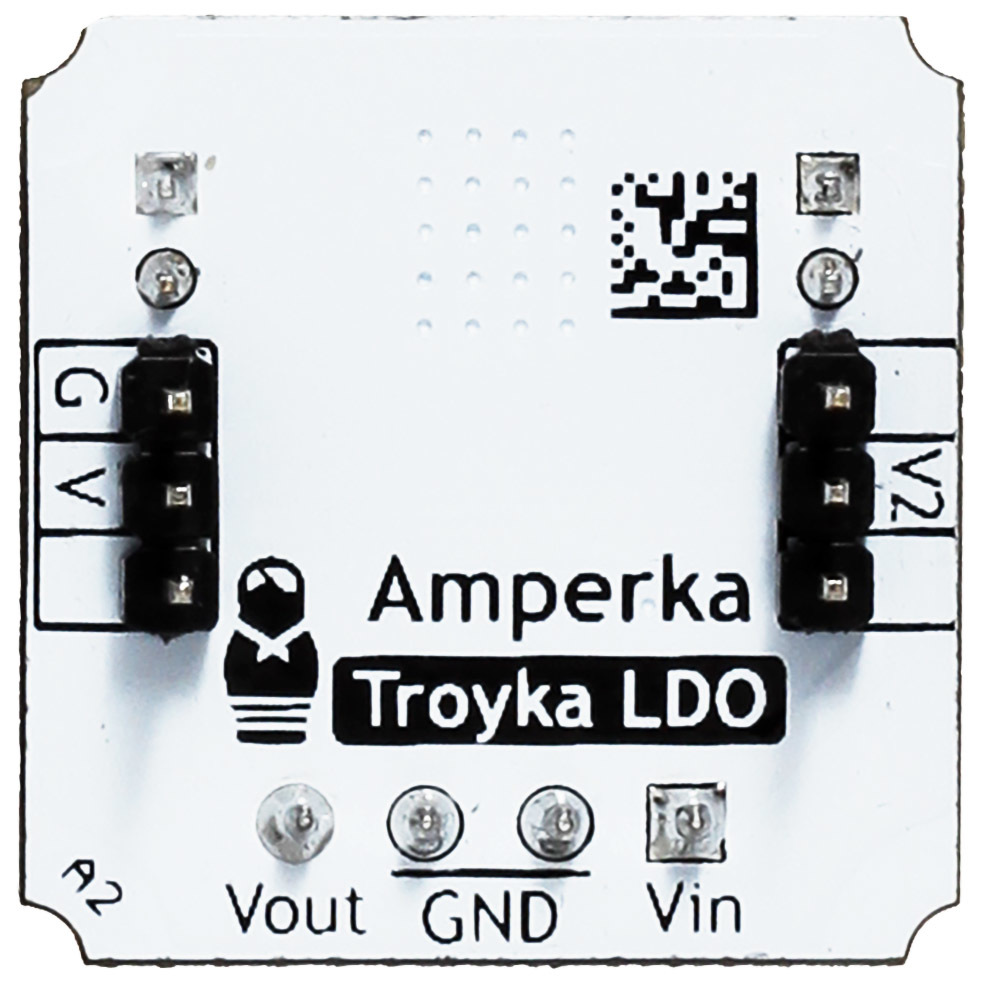

Также выведены две пары контактов для подключения через Troyka Slot Shield и макетную плату. Входное и выходное напряжение переключаются на Troyka-контактах установкой соответствующих джамперов.

Комплектация

• Плата-модуль, 1 шт
• Трехпроводной шлейф, 2 шт
