Описание

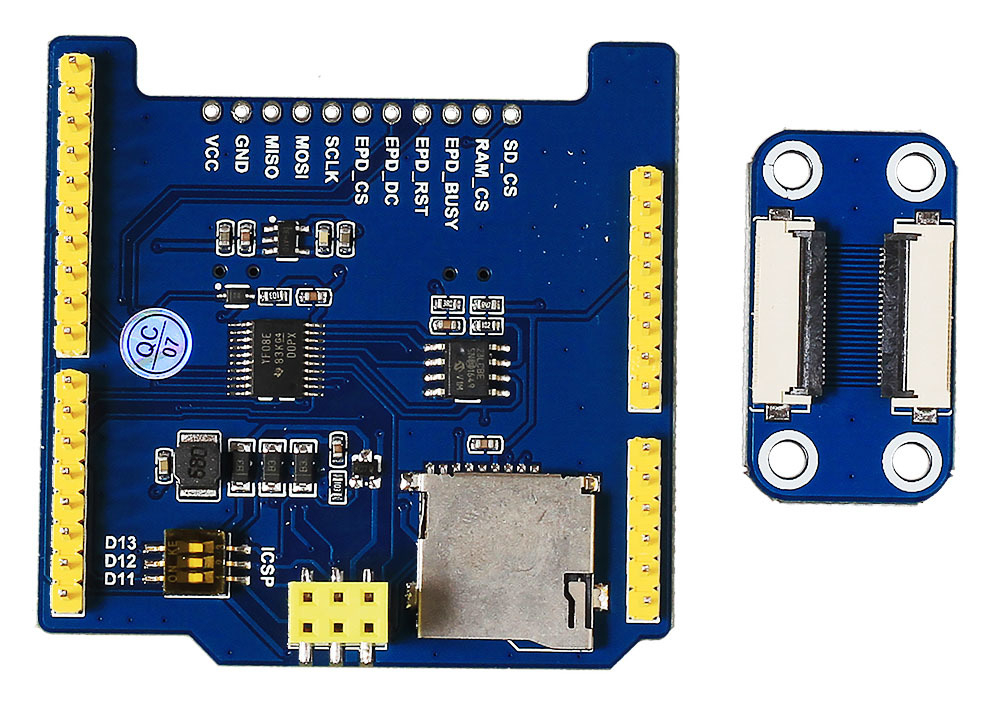

Чтобы подключить экран из электронной бумаги к Arduino, не нужно подбирать разъемы: возьмите специальный E-Ink Shield и подключите к нему сигнальный шлейф экрана. К шилду подходят дисплеи Waveshare E-Ink с интерфейсом SPI.

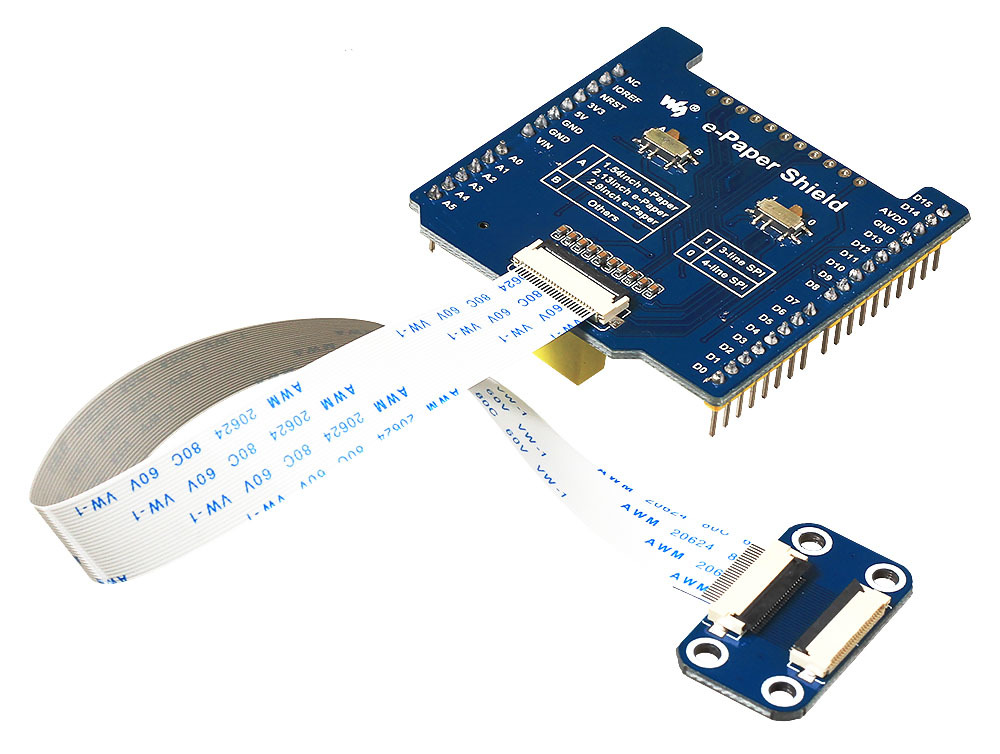

В комплекте есть удлинительный шлейф с платой-коннектором на случай, если родного шлейфа экрана не хватит для удобного подключения.

Особенности

• Обвязка для согласования уровней: экранные панели E-Ink можно подключать к контроллерам с рабочим напряжением от 3,3 до 5 В
• Встроенный адаптер microSD для вывода на экран изображений с карты памяти
• 1 Мбит SPI-памяти на борту

Подключение

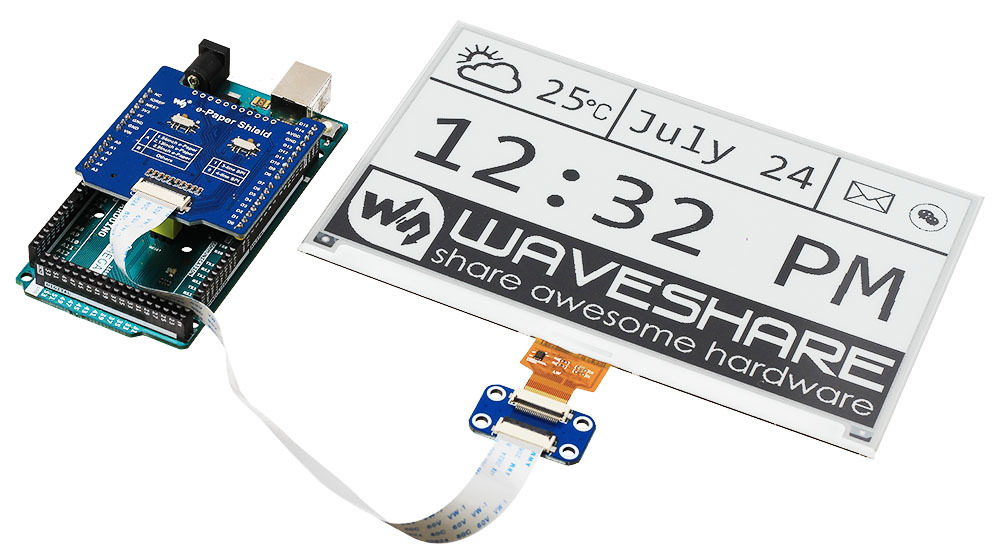

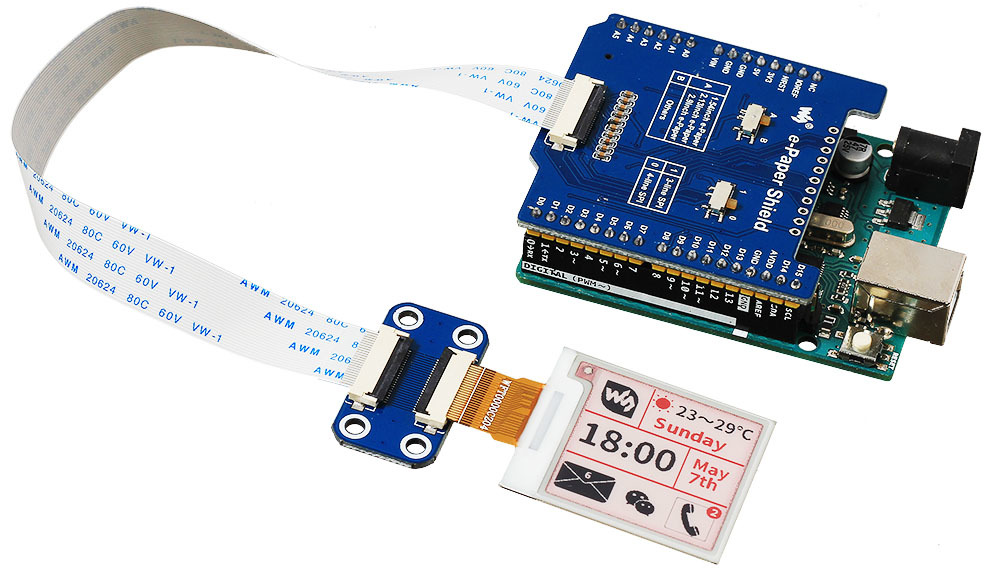

Шилд устанавливается сверху на любой контроллер Arduino формата R3 и совместимые платформы.

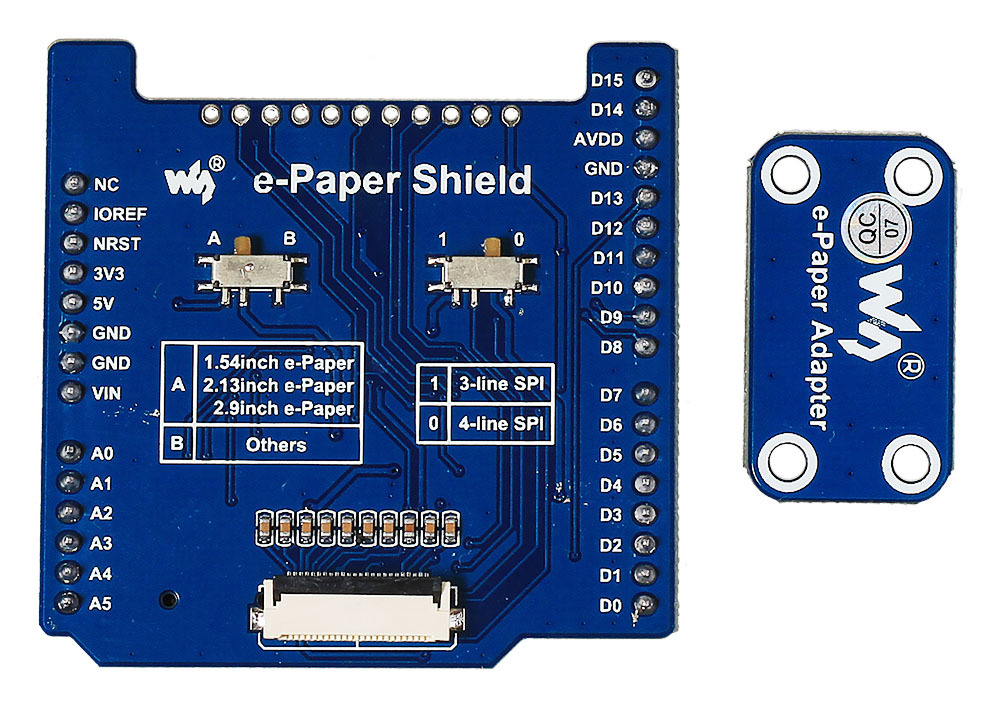

На шилде два переключателя режимов:

• Interface Config: режим SPI, 4-wire или 3-wire
• Display Config: частичное или полное обновление экрана, первое положение для монохромных дисплеев E-Ink на 1,54 / 2,13 / 2,9 дюйма, второе для остальных

Комплектация

• Плата-модуль E-Ink Shield, 1 шт
• Плата-коннектор, 1 шт
• Соединительный шлейф FPC (24 контакта), 1 шт
