Описание
7,5-дюймовый экран на электронных чернилах E-Ink станет подходящей основой для часов с календарем и графическим прогнозом погоды или для самодельной электронной книги. Дисплей E-Ink расходует куда меньше энергии, чем ЖК-панель с подсветкой, и хранит изображение после отключения питания.
Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление или когда обычному LCD-экрану не хватает читаемости и углов обзора.
Особенности E-Ink
- Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится только на обновление экрана
- Последнее изображение хранится даже при снятом питании
- Свободные углы обзора и хорошая читаемость под прямым светом
- Ограниченная палитра: черный, белый и желтый цвет без полутонов
- Долгое обновление, поэтому экран не подходит для видео
Начинка

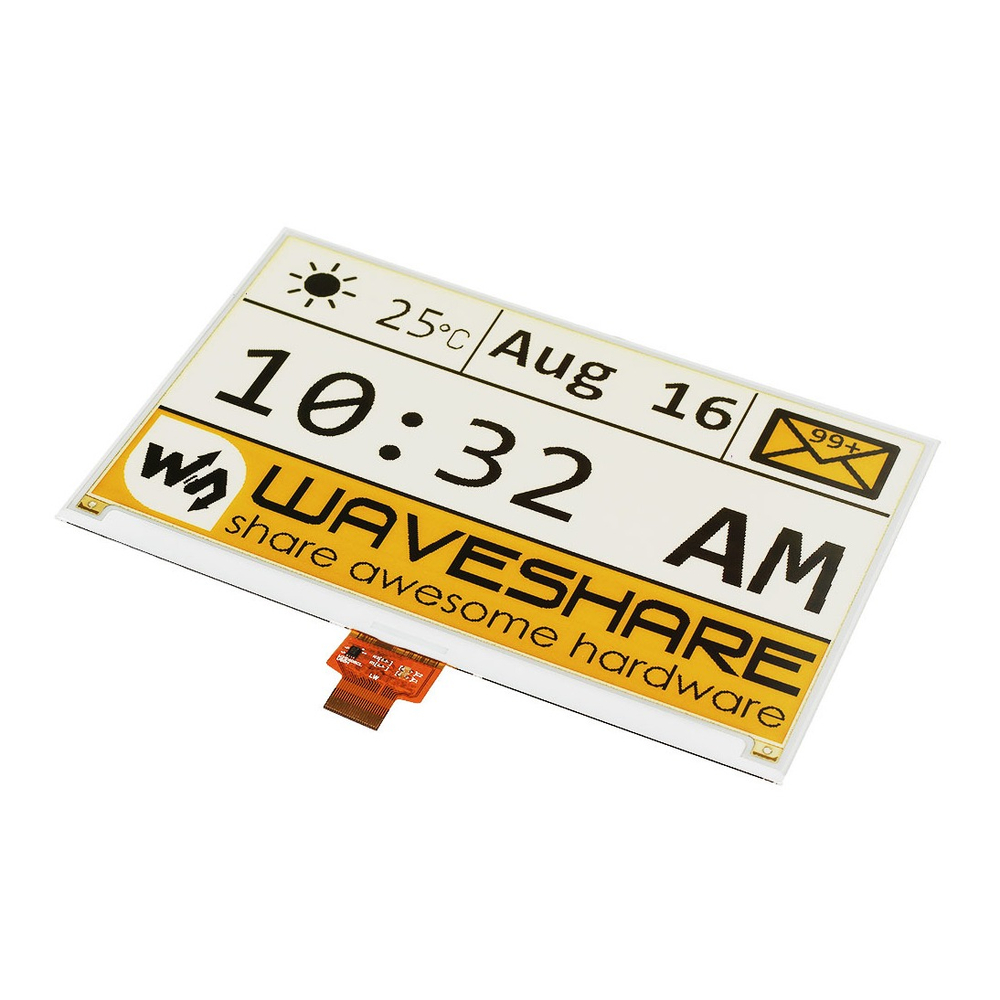

Экран с диагональю 7,5 дюйма и разрешением 640 × 384 пикселей выводит изображение в черном, белом и желтом цвете без полутонов: у каждого пикселя только два состояния. При обновлении изображения экран несколько раз мерцает, это нормальное поведение дисплеев E-Ink.
Экран поставляется в виде голой панели без аппаратного драйвера: в таком виде его можно встроить или наклеить на корпус устройства.
Подключение и программирование
Дисплей общается с управляющей платой по интерфейсу SPI. Для быстрого старта подойдет контроллер E-Ink на ESP32 или ESP8266: это самодостаточные платформы для разработки в среде Arduino IDE.
Для подключения экрана к Arduino используйте драйвер e-Paper Shield, для Raspberry Pi подойдет плата e-Paper Driver HAT.
Готовые библиотеки для дисплеев e-Paper позволяют выводить строки символов ASCII, простые геометрические фигуры и монохромные изображения по точкам.
Комплектация
- Экран E-Ink, 1 шт
