Описание

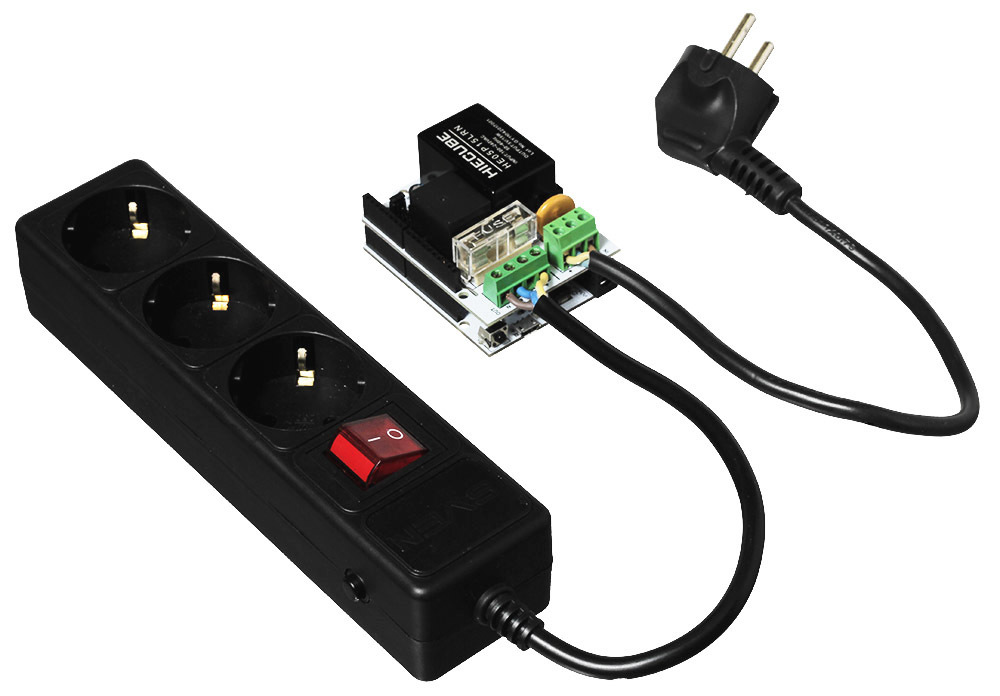

AC/DC Shield пригодится, например, для SMS-розетки своими руками: плата запитает Arduino или Iskra JS от обычной розетки и позволит управлять сетевой нагрузкой без отдельного блока питания и реле.

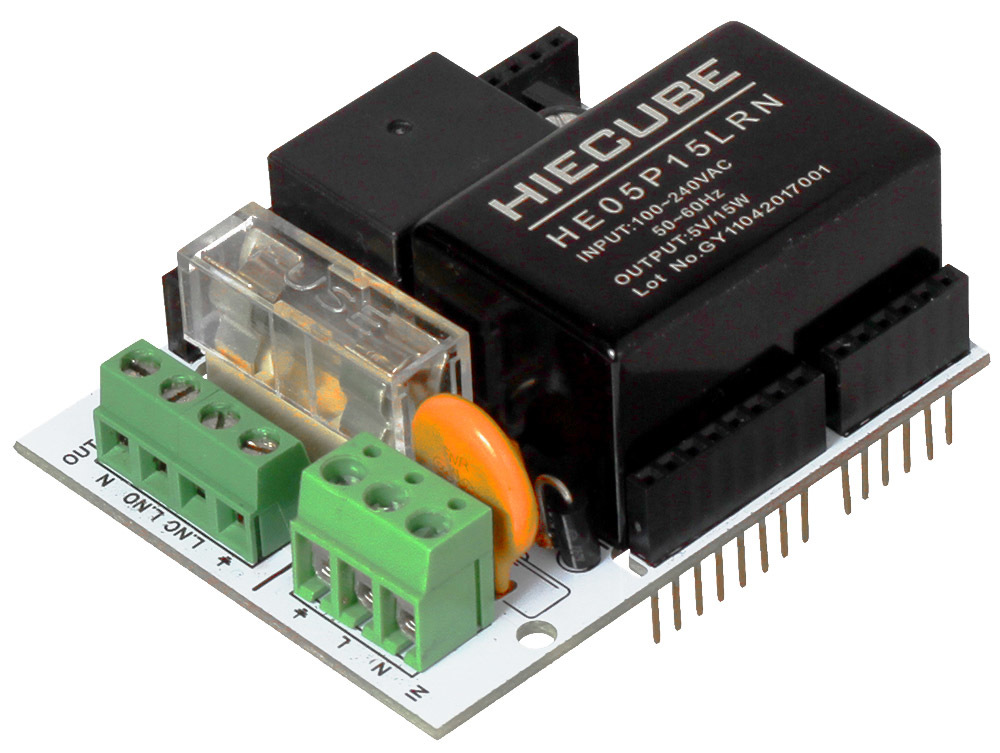

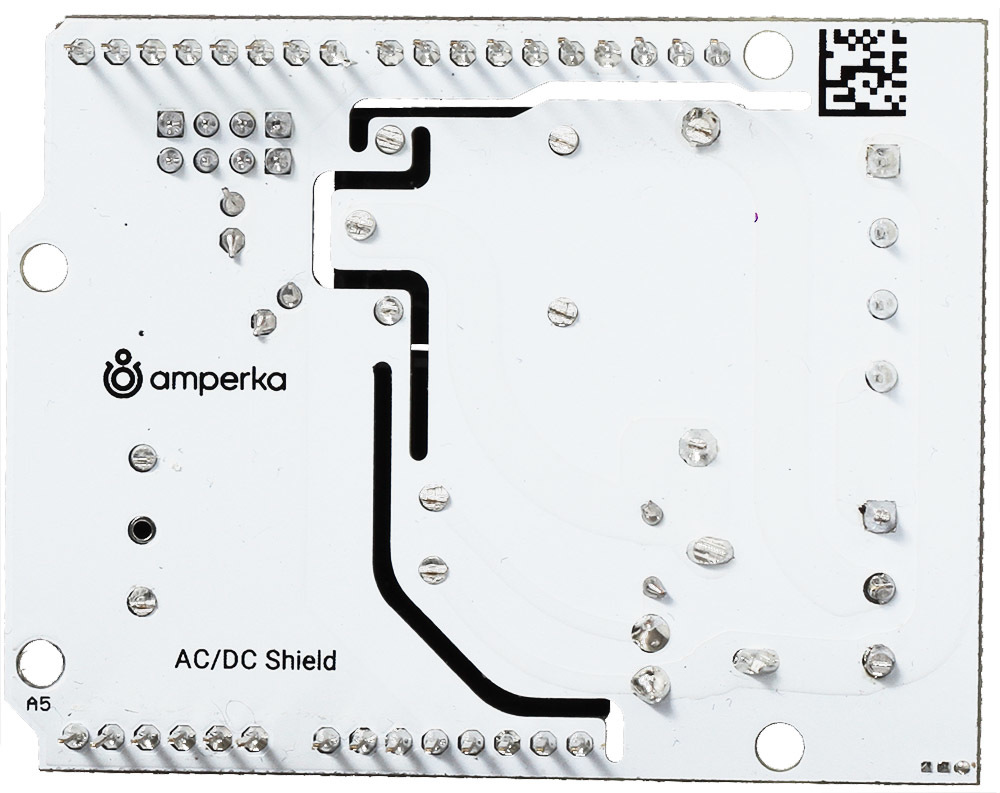

Плата расширения объединяет два устройства: импульсный блок питания и электромеханическое реле. Шилд вставляется сверху в пины Arduino или Iskra JS, получается единое устройство. Для подключения к бытовой сети 220 В и нагрузки на плате есть два клеммника.
Блок питания

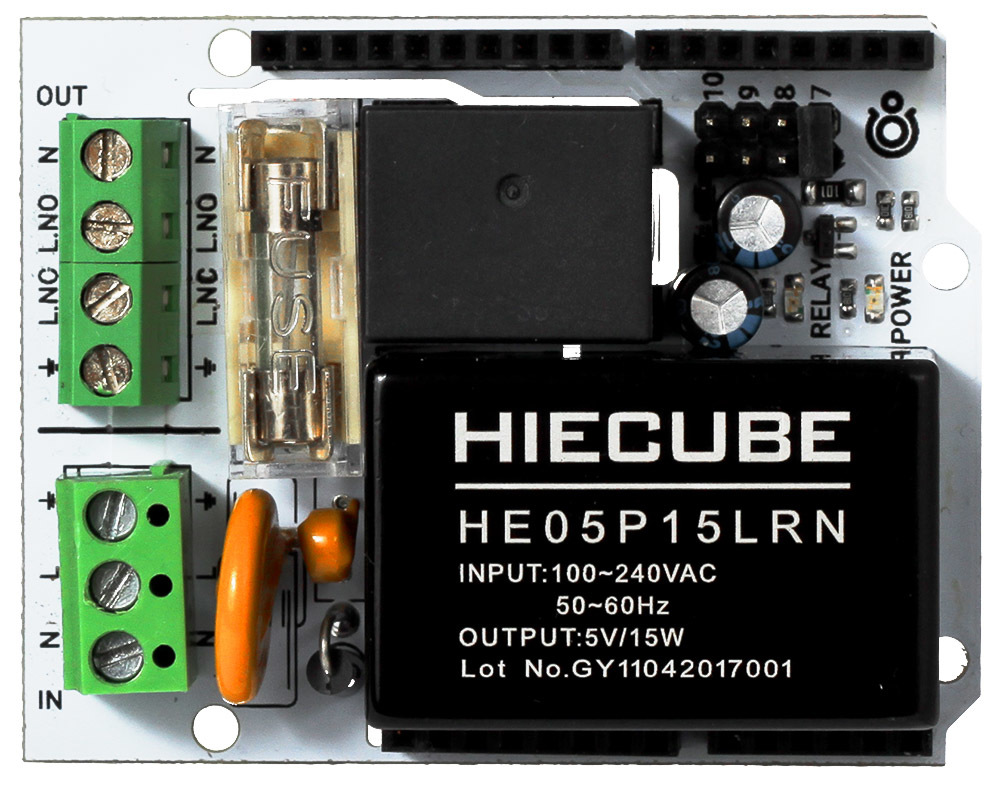

Стабилизированный импульсный блок питания преобразует переменный ток сети в постоянный напряжением 5 В и током до 3 А. Сеть подключается к входной группе винтовых клемм IN:
- L: фаза бытовой сети
- N: ноль бытовой сети
- «Земля»: общая земля
При подаче питания загорается светодиод POWER.
Электромеханическое реле
Реле — механический переключатель, которым управляет микроконтроллер. Электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует, поэтому помехи не мешают работе устройства. Реле управляет электроприборами с питанием от сети 220 В и током до 10 А. Вся обвязка для управления реле уже встроена в модуль, светодиод RELAY показывает, замкнуто реле или нет.
Нагрузка подключается к винтовым клеммам OUT:
- N: к одному проводу нагрузки
- L.NO: нормально разомкнутый вывод реле, ко второму проводу нагрузки, если устройство должно включаться при высоком уровне на управляющей обмотке реле
- L.NC: нормально замкнутый вывод реле, ко второму проводу нагрузки, если устройство должно включаться при низком уровне на управляющей обмотке реле
- «Земля»: к земле нагрузки
Безопасность
Если вы сомневаетесь, как подключить к реле электроприбор, работающий от сети 220 В, остановитесь: ошибка может привести к пожару или поражению током. Приступайте, только если хорошо понимаете принцип работы устройства и опасности, связанные с высоким напряжением.
Комплектация
- Плата расширения, 1 шт
- Джампер, 1 шт
