Описание
РОББО Робоплатформа — робототехнический конструктор для обучения детей и взрослых программированию и робототехнике через программирование микроконтроллеров и обработку информации с датчиков.
С одной стороны, это простой конструктор: робот собирается из готовых модулей за несколько минут, а первая программа пишется еще за 10 минут. С другой стороны, энтузиасты могут изготавливать новые модули и писать сложные программы на «взрослых» языках: проект открытый и свободный, чертежи, программы и исходные коды бесплатны и доступны для скачивания.
В зависимости от задач Робоплатформа оснащается различными датчиками (до 5 шт. одновременно). Каждый датчик защищен пластиковой оболочкой и прикрепляется к моторизованной платформе магнитным креплением. С ней можно объяснять детям не только алгоритмику и программирование, но и азы схемотехники и физики. Рекомендуемый возраст — от 10–11 лет.
По описанию производителя, базовая комплектация включает 1 светодиодный модуль, 1 датчик света, 1 датчик касания, 2 датчика линии и 1 датчик приближения.
Программирование
Базовая среда программирования — Scratch, разработанная в MIT (Массачусетский технологический институт) и предназначенная для обучения детей. Программы на Scratch состоят из графических блоков с текстовыми подписями, рекомендуемый возраст — от 6–7 лет. Также поддерживаются RobboScratch 2, RobboScratch 3 и Arduino IDE.
Для разного возраста
- Дошкольники (от 5 лет), еще не умеющие читать, программируют робота на пиктографическом языке РОББО Джуниор в игровых ситуациях
- Младшие школьники осваивают платформу, как только научились читать: подготовка к работе занимает две минуты и не требует помощи взрослых, набор в коробке 29 × 19 × 6 см помещается в шкаф с учебниками
- Средние школьники осваивают основы микроэлектроники, робототехники и программирования в визуальной среде ROBBO Scratch или в Arduino IDE с C-подобным языком
- Старшие школьники и студенты 1–2 курсов программируют и тестируют собственные проекты на C-подобном языке, создают мобильных роботов, ведут проектное обучение, курсовое проектирование и научно-исследовательские проекты
Типы решаемых учебных задач
Базовая модель содержит два датчика линии, датчики касания и света, дальномер и фонарик. С ними робота можно научить:
- ездить по черной линии (РОББО Скретч и Arduino IDE)
- находить препятствия на расстоянии до 5 см или касанием и менять траекторию: останавливаться, объезжать, отъезжать
- включать фонарик по сигналам с других датчиков
Существует сборник учебных проектов на базе робоплатформы РОББО и ее предшественника, робоплатформы ScratchDuino.
Методическое обеспечение
На основе продукта разработан образовательный модуль «Мобильная робототехника», 30+ часов.
14 часов — первый год обучения, учащиеся узнают:
- устройство и возможности робоплатформы, порядок подключения и проверки работоспособности робота
- о мобильных колесных роботах и управлении движением Робоплатформы
- об автономном движении робота
- понятие датчика как органа «чувств» робота, источника информации об окружающем мире
- основы работы датчиков света, касания, линии, бесконтактного датчика расстояния, смысл блока ветвления
- алгоритм движения по черной линии и преимущества использования нескольких датчиков
- взаимодействие Робоплатформы с РОББО Лабораторией
16 часов — второй год обучения, учащиеся познакомятся:
- с принципом действия релейного, пропорционального, пропорционально-дифференциального и ПИД-регуляторов
- со счетчиком и способом его применения, алгоритмами проезда перекрестков, ответвлений и инверсных участков траектории
Совместимость
- Можно использовать датчики от робоплатформы СкретчДуино
- РОББО Лаборатория реализует дистанционное управление Робоплатформой

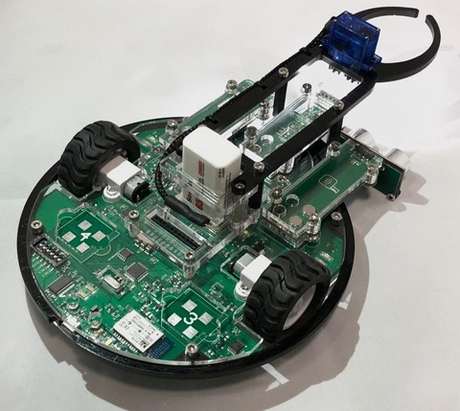

- Набор расширений для Робоплатформы добавляет функции для соревнований по сортировке цветных банок, в него входит плата сопряжения с деталями, совместимыми с LEGO, для монтажа сюжетных моделей
- РОББО Олимпик: съемный модуль для навигации в лабиринте на стационарной карте самостоятельно и в составе роя роботов
- РОББО Нейроинтерфейс позволяет управлять робоплатформой силой мысли
- Как открытая Arduino-совместимая платформа соединяется с произвольными электронными компонентами

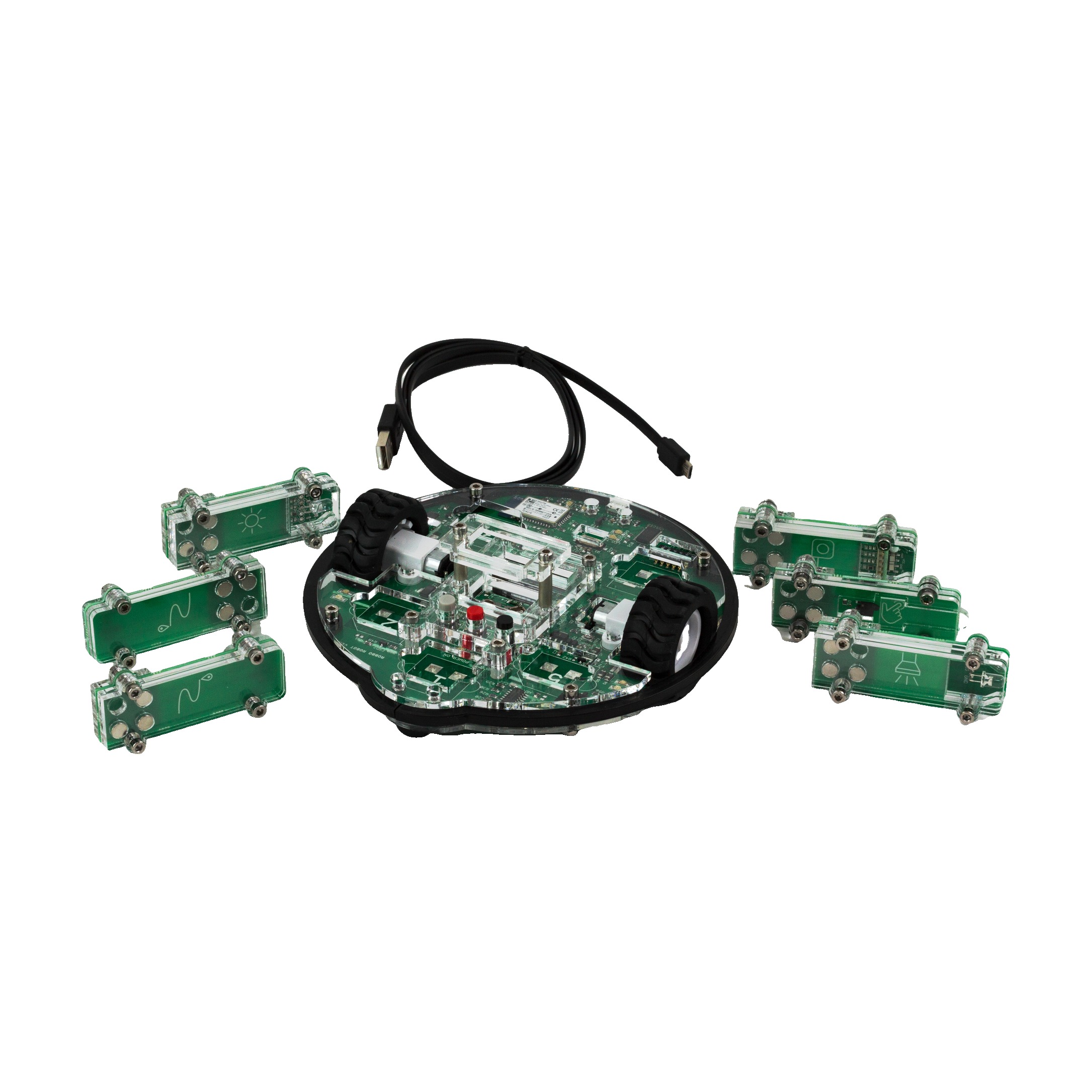

Комплектация
- Колесная платформа, 1 шт
- Датчик линии, 2 шт
- Датчик касания, 1 шт
- Датчик расстояния инфракрасный, 1 шт
- Набор для изготовления датчика, 1 шт
- Светодиодный модуль, 1 шт
- USB-кабель для подключения к компьютеру, 1 шт
