Описание
Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi выводит текстовую и графическую информацию, но расходует куда меньше энергии, чем ЖК-панель с подсветкой. Он хранит изображение после отключения питания.
Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление или когда обычному LCD-экрану не хватает читаемости и углов обзора.
Особенности E-Ink
- Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится только на обновление экрана
- Последнее изображение хранится даже при снятом питании
- Свободные углы обзора и хорошая читаемость под прямым светом
- Ограниченная палитра: черный, белый и красный цвет без полутонов
- Долгое обновление, поэтому экран не подходит для видео
Начинка

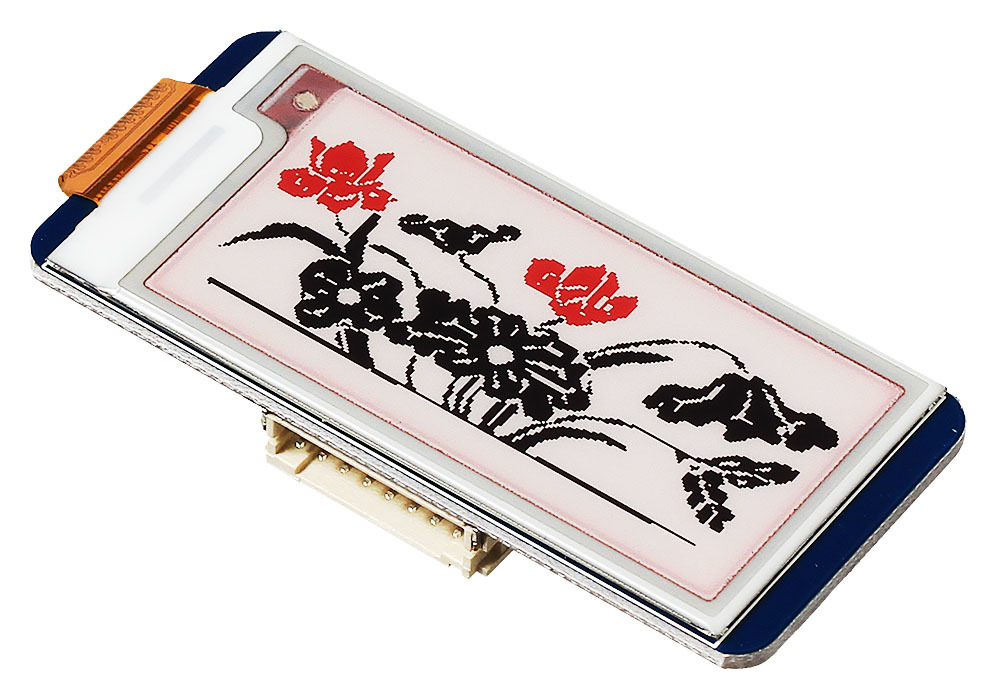

Модуль с диагональю 2,13 дюйма и разрешением 212 × 104 пикселей выводит изображение в черном, белом и красном цвете без полутонов: у каждого пикселя только два состояния. При обновлении экран несколько раз мерцает, это нормальное поведение E-Ink.
Подключение

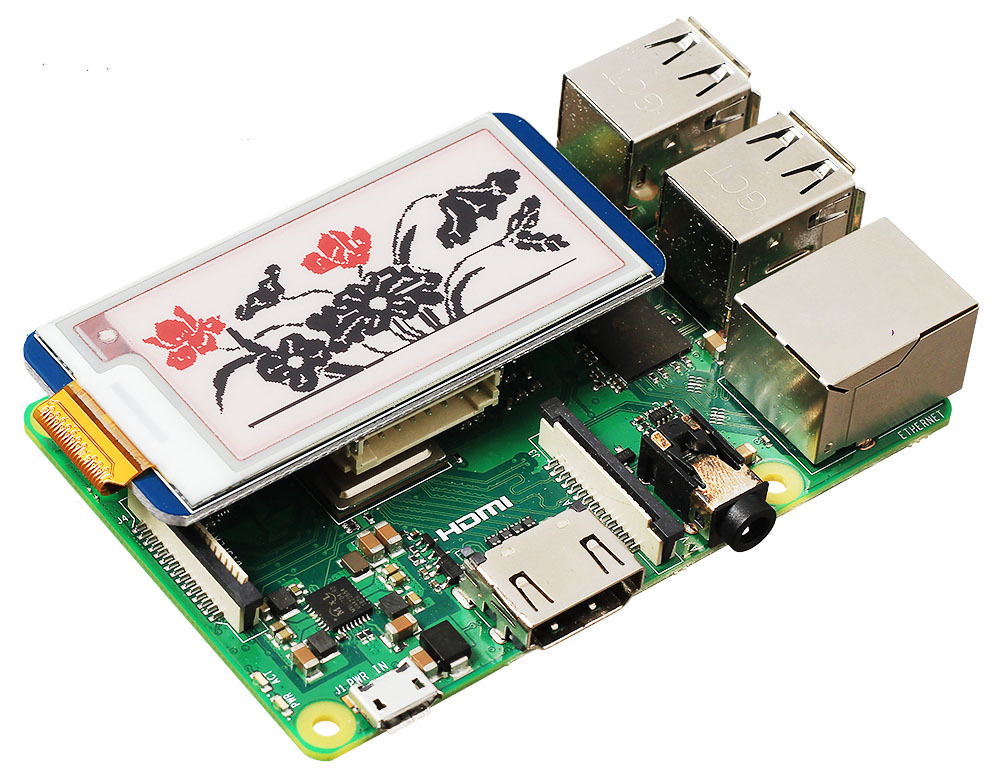

Модуль устанавливается на микрокомпьютер Raspberry Pi через 40-контактный разъем GPIO, общение происходит по интерфейсу SPI.
Также возможно SPI-подключение к управляющим платам с помощью 8-контактного шлейфа. Распиновка:
- VCC: питание 3,3–5 В
- GND: земля
- DIN: линия SPI MOSI, данные от ведущего к ведомому
- CLK: линия SPI SCLK, тактовый сигнал
- CS: выбор чипа SPI (активный низкий уровень)
- DC: Data/Command (высокий уровень для данных, низкий для команд)
- RST: сброс при низком уровне
- BUSY: сигнал занятости при низком уровне
На плате есть обвязка для согласования уровней, поэтому модуль работает от питания 3,3–5 В. Готовые библиотеки позволяют выводить строки ASCII, простые геометрические фигуры и монохромные изображения по точкам.
Комплектация
- Дисплейный модуль E-Ink, 1 шт
- Соединительный шлейф (8 контактов), 1 шт
