Описание
При недостаточном проветривании в помещении повышается концентрация углекислого газа, что вызывает утомляемость в офисе, головную боль и плохой сон дома. Соберите DIY-детектор качества воздуха, чтобы следить за концентрацией CO2 и летучих органических веществ (ЛОВ) и вовремя проветривать комнату.
Принцип работы
Датчик основан на чипе ams CCS811 — компактном твердотельном сенсоре для систем с низким энергопотреблением. В него входит металлооксидный чувствительный элемент с нагревателем и микроконтроллер с АЦП, который обрабатывает показания и выдает их по интерфейсу I2C.
Разогретый до рабочей температуры металлооксидный материал меняет электрическое сопротивление при наличии органических примесей в воздухе. Встроенный микроконтроллер повышает точность измерений за счет компенсации смещения и алгоритмов автокалибровки.
Характеристики сенсора стабилизируются в период обкатки, который длится около 48 часов, поэтому ранние измерения могут отличаться по точности. В нормальном режиме наиболее точные показания достигаются через 30 минут прогрева после включения питания.
Подключение

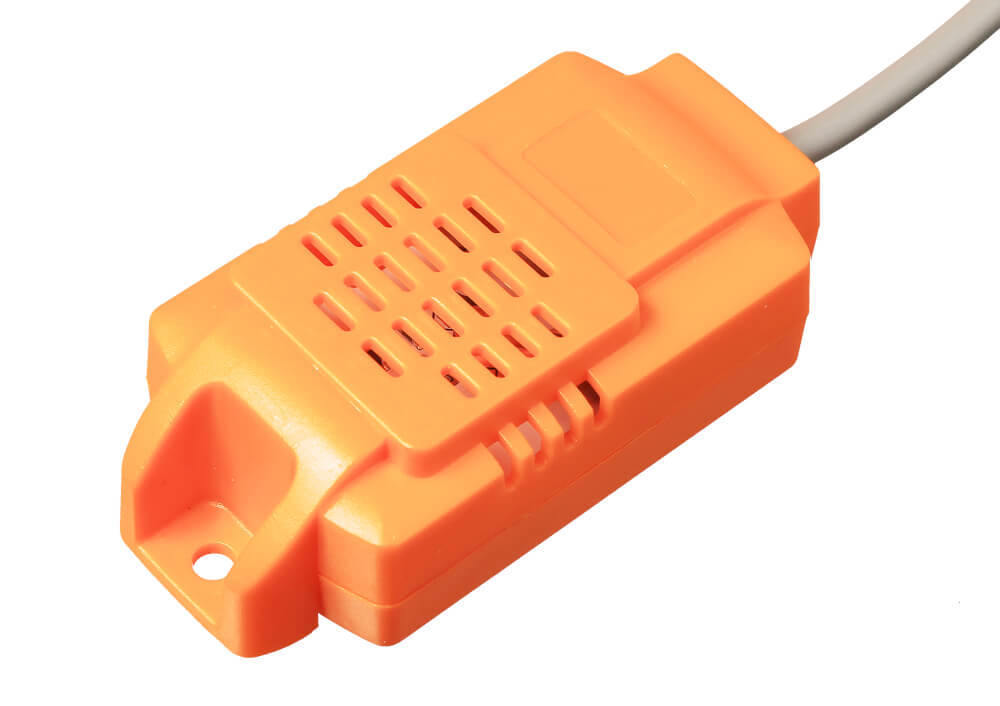

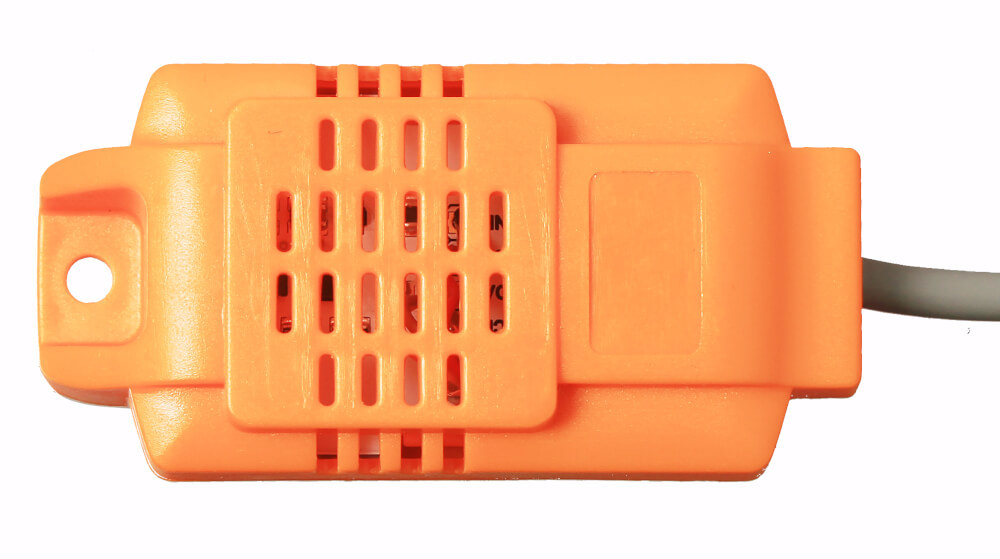

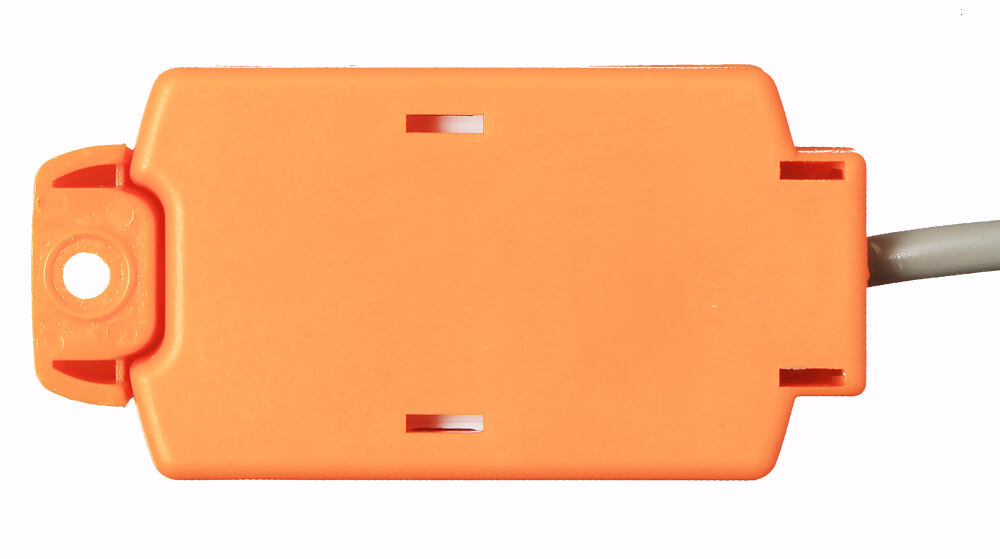

Датчик со всей электроникой упакован в пластиковый корпус с вентиляционными отверстиями и подключается к управляющей плате 0,5-метровым кабелем. Для удобного подключения к Arduino или Iskra JS пригодится плата расширения Troyka Shield.
Выходной кабель несет четыре провода:
- V (красный): питание сенсора (3,3–5 В)
- G (черный): общая земля
- SDA (оранжевый): линия данных интерфейса I2C
- SCL (коричневый): линия тактирования интерфейса I2C
На плате установлены линейный понижающий регулятор напряжения и преобразователь логических уровней, поэтому сенсор подключается к управляющим платам с логическим напряжением 3,3 или 5 В.
Комплектация
- Датчик качества воздуха в корпусе, 1 шт
