Описание

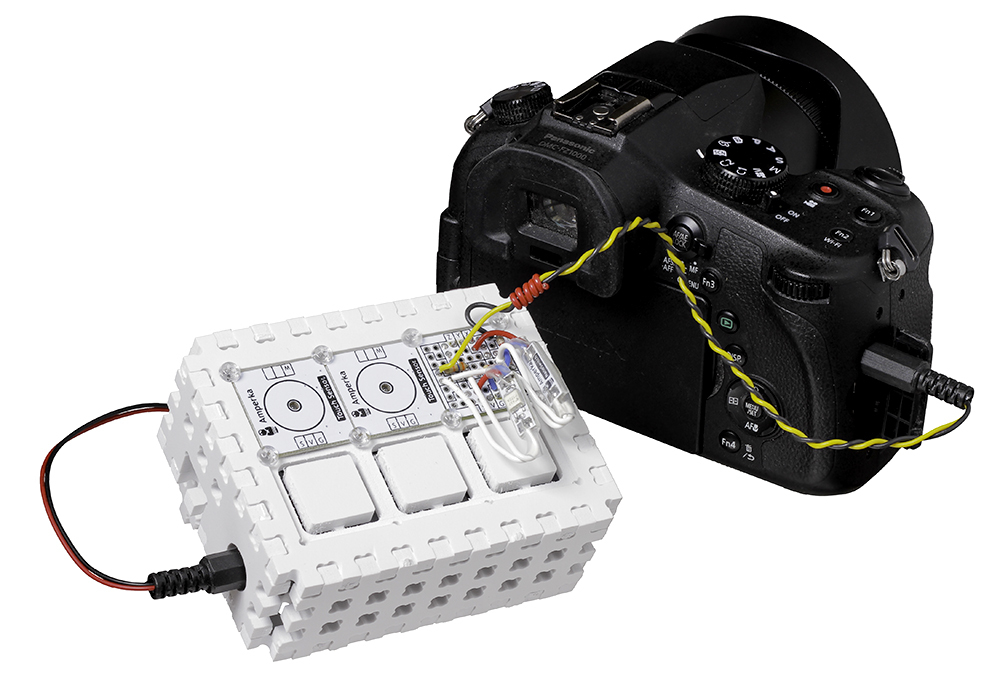

Nano Switch пригодится, например, для пульта управления цифровой камерой: оптореле передает управляющие сигналы между цепями без электрического контакта между ними, поэтому дорогостоящую технику не повредить случайным замыканием контактов на макетной плате.

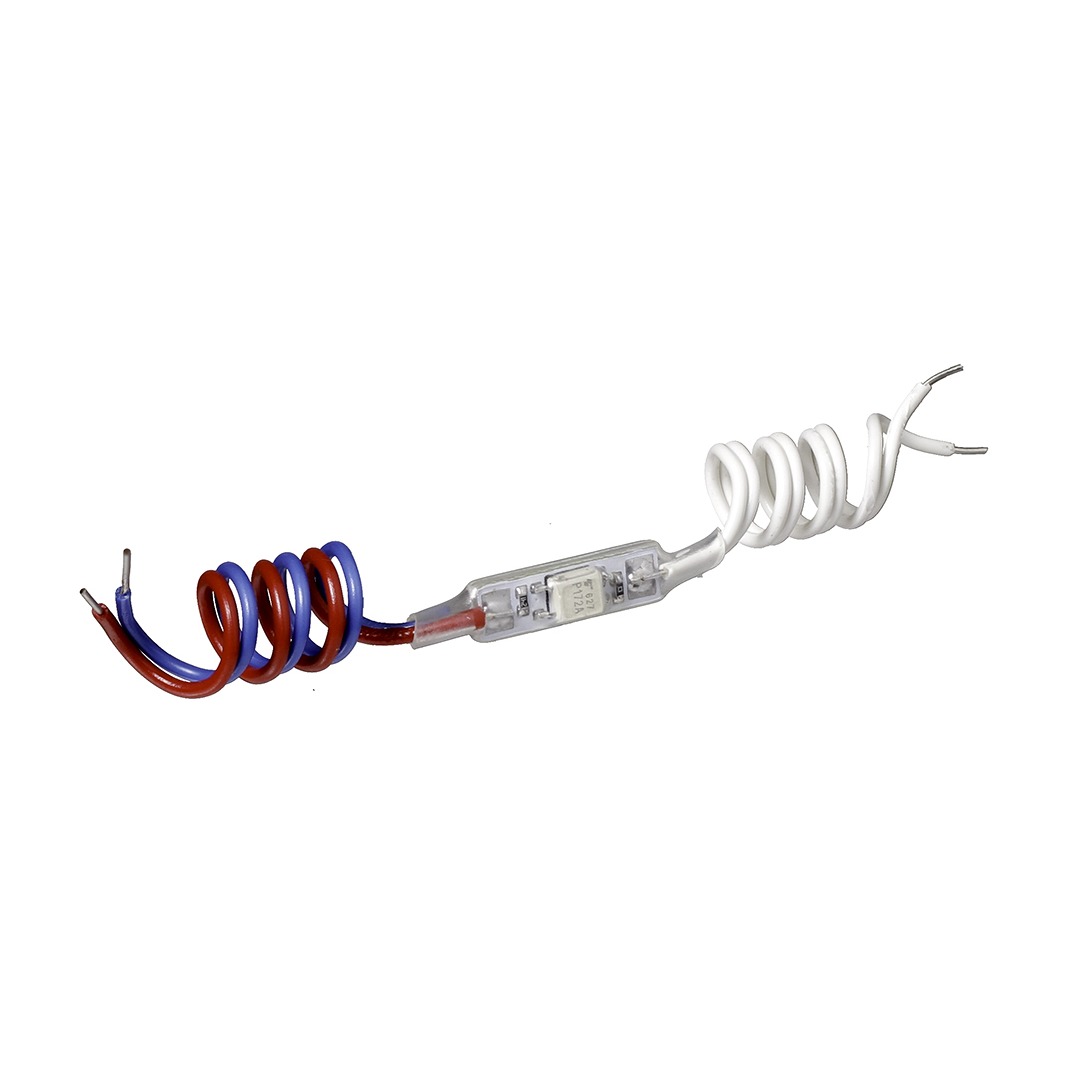

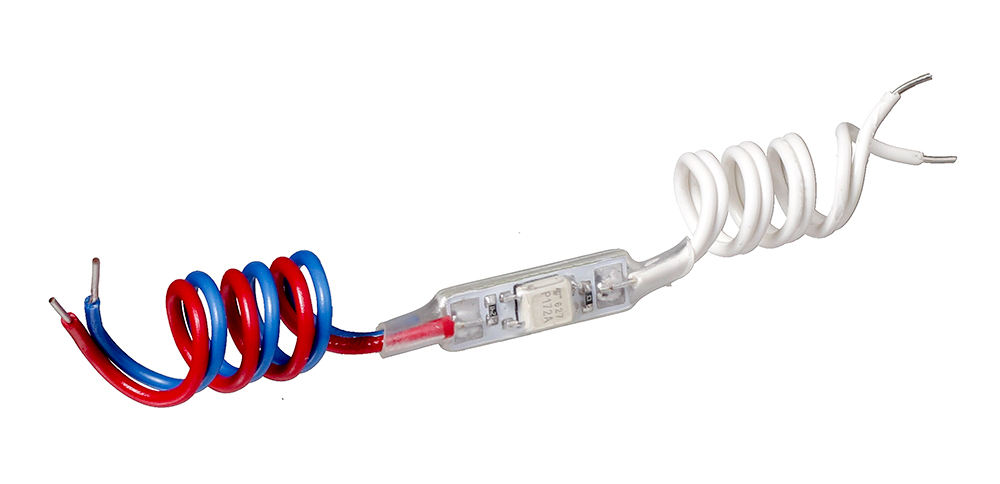

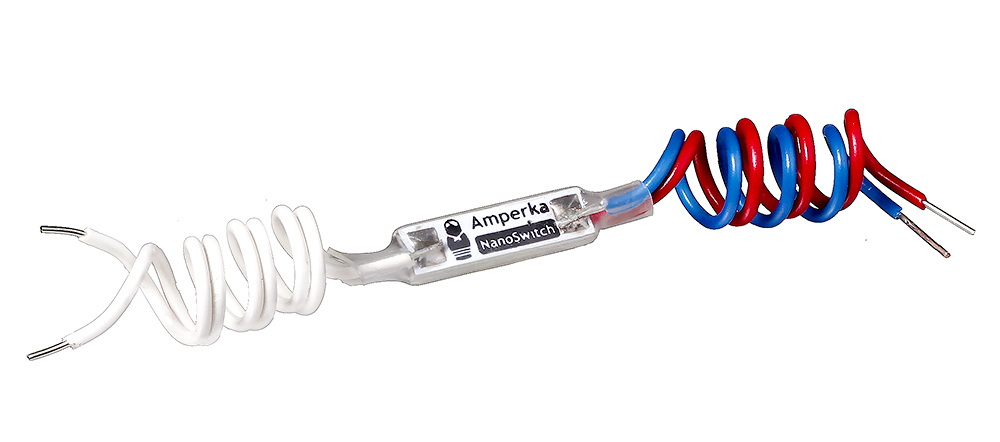

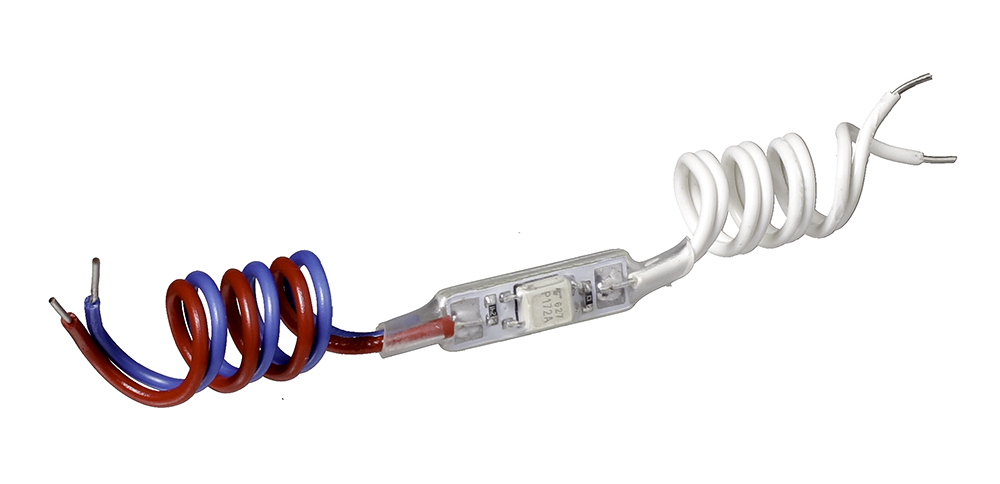

Модуль основан на оптореле TLP172A компании Toshiba. Сигнал от микроконтроллера зажигает инфракрасный светодиод в корпусе устройства. Свет попадает на фоточувствительный транзистор, который замыкает цепь с нагрузкой. Такое соединение цепей называется гальванической развязкой.

Подключение

• Синий провод: земля микроконтроллера
• Красный провод: сигнальный цифровой или аналоговый пин
• Белые провода: нагрузка

В модуле используются два полевых транзистора, поэтому оптореле можно подключать в разрыв коммутируемой цепи, не заботясь о полярности.
