Описание
Описание

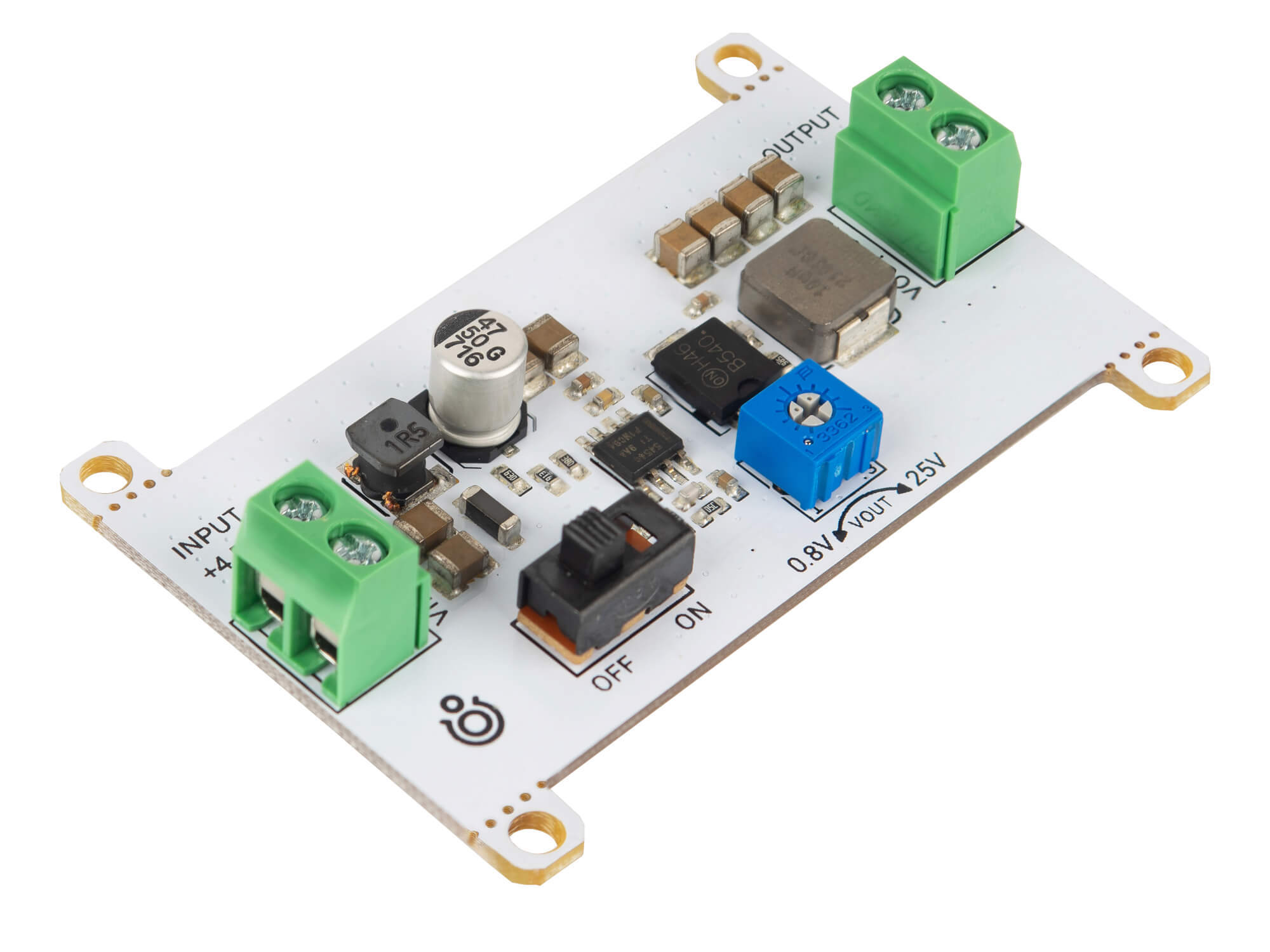

Понижающий DC-DC-преобразователь на чипе TPS54540 поможет безопасно запитать светодиодные ленты и модули, DC-моторы и сервоприводы от источников питания до 40 В. Подключите нагрузку через модуль и установите нужное рабочее напряжение потенциометром.
Особенности
- Импульсный преобразователь TPS54540 от Texas Instruments с КПД на уровне 90%
- Выходное напряжение регулируется потенциометром
- Физический выключатель на плате: ничего не нужно отсоединять
- Винтовые соединения и клеммники Zelo-модуля выдерживают нагрузки и тряску
Подключение

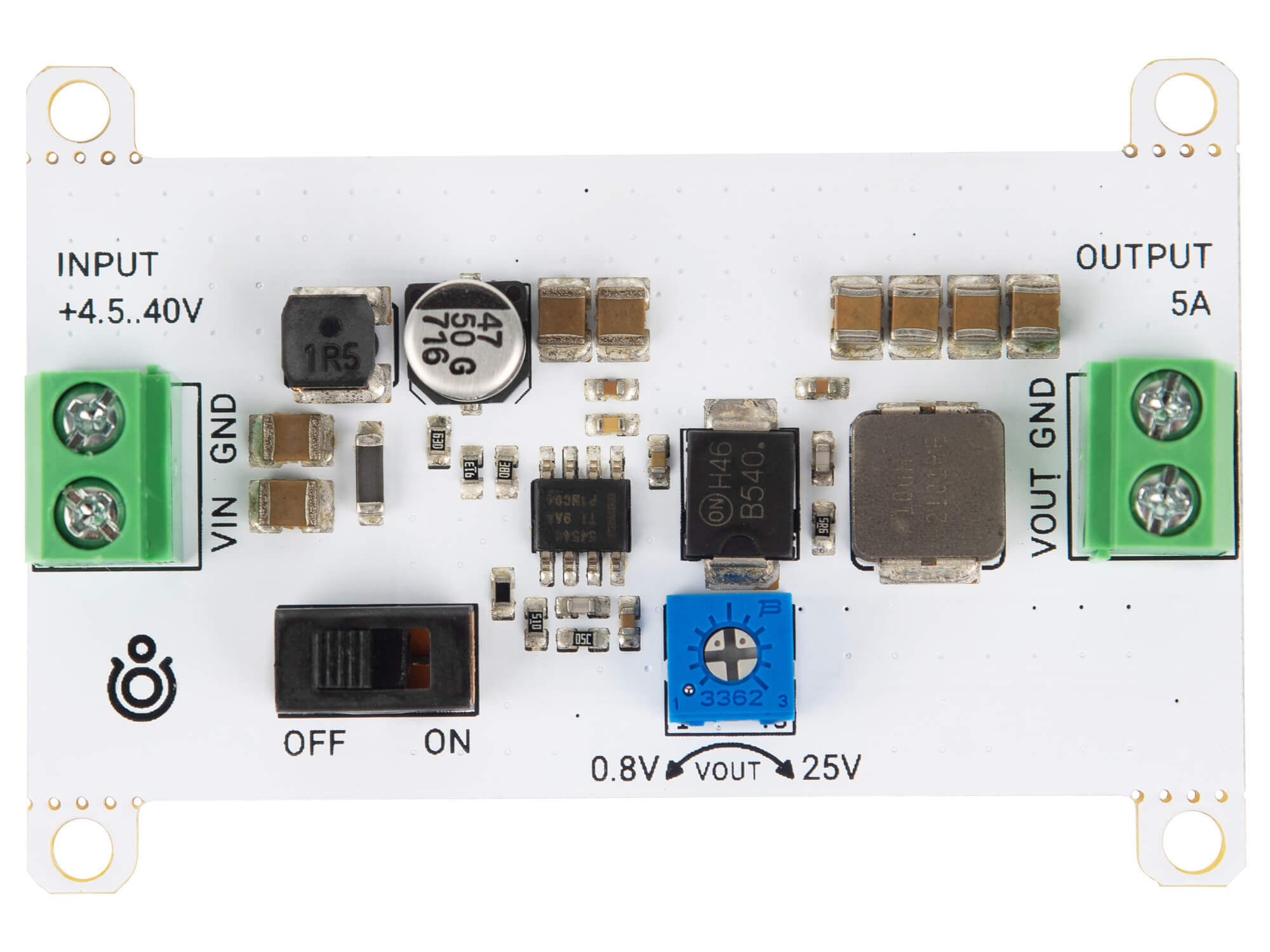

На модуле расположены два винтовых клеммника:
- INPUT: входные контакты VIN/GND для подключения источника питания 4,5–40 В
- OUTPUT: выходные контакты VOUT/GND для подключения нагрузки 0,8–25 В с током до 5 А
Комплектация
- Плата-модуль, 1 шт
Смотрите также
Характеристики
Габариты
66 × 45 × 10,6 мм
Входное напряжение
4,5–40 В
Выходное напряжение
0,8–25 В (регулируется потенциометром)
Максимальный выходной ток
5 А
КПД
около 90%
Преобразователь DC-DC
TPS54540
Частота модуляции
100–2500 кГц
