Описание
Описание

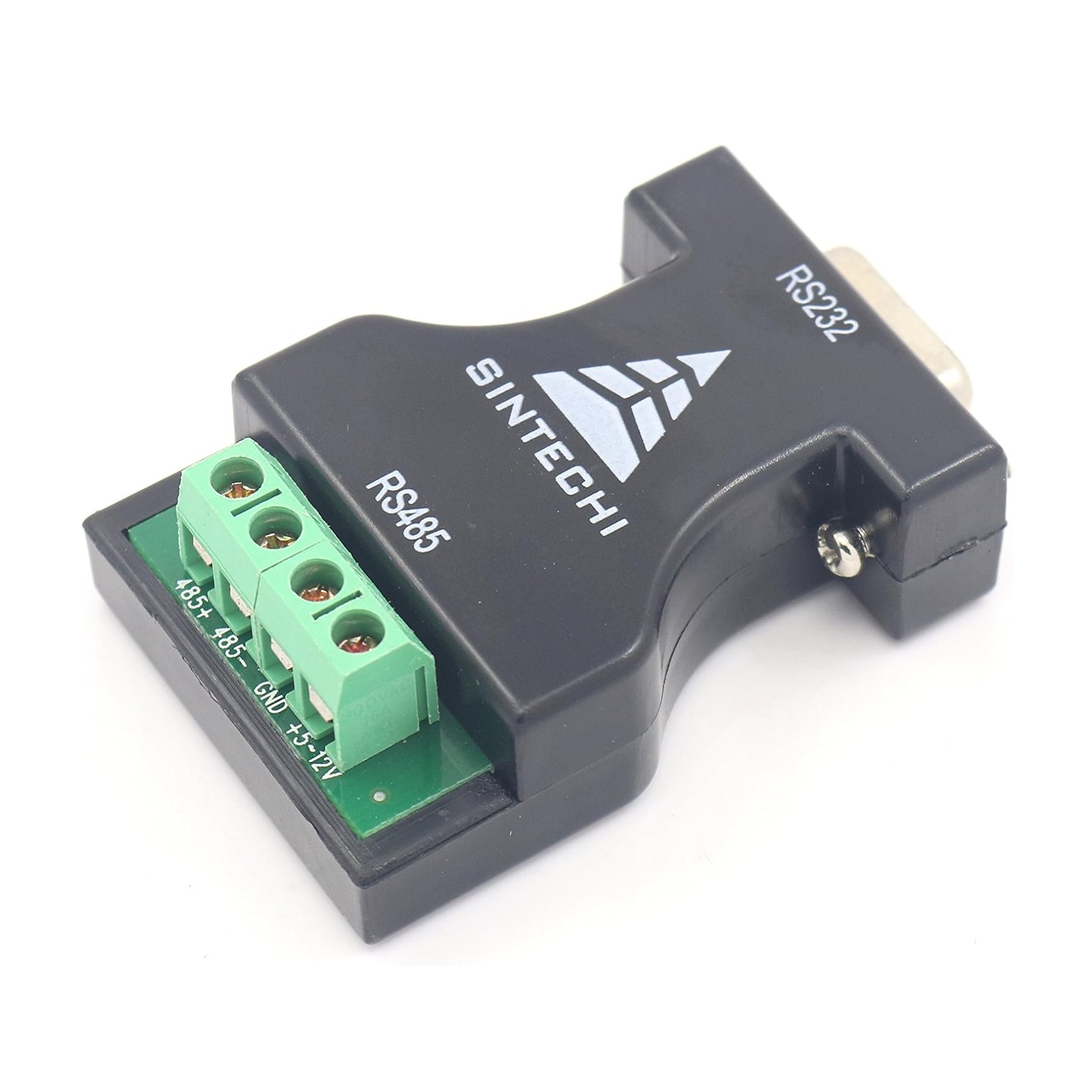

Двунаправленный конвертер интерфейсов RS-232 и RS-485. Преобразование сигнала RS-232 в RS-485 позволяет увеличить дальность линии до 1,2 км. Внешний источник питания конвертеру не требуется.
Подключение RS-232C (DB9)
- 1 — DCD
- 2 — RXD
- 3 — TXD
- 4 — DTR
- 5 — GND
- 6 — DSR
- 7 — RTS
- 8 — CTS
- 9 — RI
Подключение RS-485
Выводы разъема DB9 (штекер) и клеммной колодки.
- Вывод 1: DB9 — D-/B, клеммник — D+/A
- Вывод 2: DB9 — D+/A, клеммник — D-/B
- Вывод 3: клеммник — GND
- Вывод 4: клеммник — +5…+12 В
- Вывод 5: DB9 — GND
- Вывод 6: DB9 — +5…+12 В
- Выводы 7–9 не используются
Характеристики
Производитель
Geegrow
Интерфейсы
RS-232C, RS-485
Дальность передачи
до 1200 м (RS-485), до 5 м (RS-232)
Режим
асинхронный, полудуплекс
Сигналы RS-232
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
Сигналы RS-485
Data+, Data-, GND
