Описание

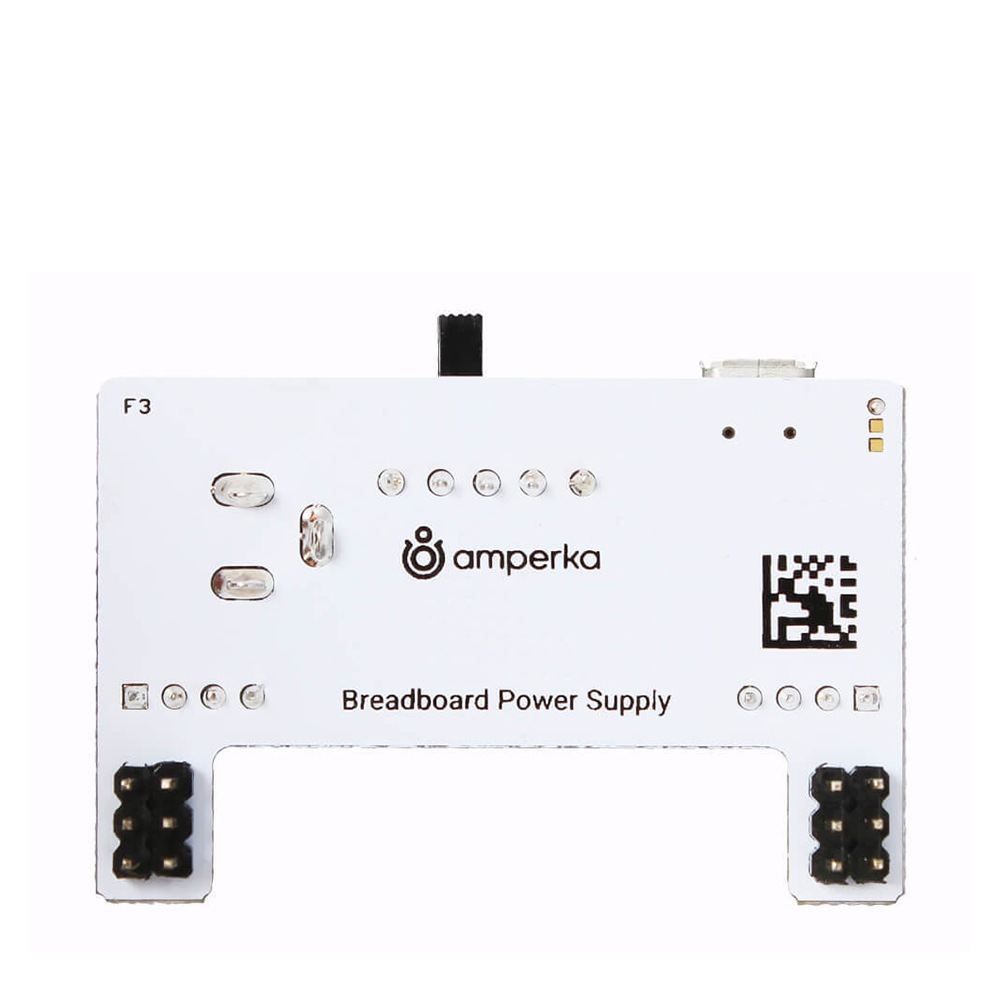

Плата Breadboard Power Supply подает напряжение 3,3 или 5 В на рельсы питания макетной платы без необходимости резать провода сетевых адаптеров. Адаптер подходит для экспериментов из наборов «Электроника для начинающих»: макетку можно запитать от любого USB.
Модуль также пригодится, чтобы запитать установленные на макетке контроллеры наподобие Espruino MDBT42Q или Iskra Mini, у которых нет собственного USB-порта.
Подключение
Адаптер устанавливается на стандартную макетную плату с шагом 2,54 мм с соблюдением полярности: красная линия «плюс», синяя «минус». Макетные платы без рельсов питания и земли не поддерживаются.
Питание
Внешнее питание подключается через порт micro-USB или DC-разъем 2,1 мм. Механический переключатель на плате позволяет включить или обесточить схему, не отсоединяя источник питания.
При питании через USB подходит любой источник постоянного напряжения 5 В: USB-порт компьютера, мобильное зарядное устройство или блок питания 5 В с кабелем micro-USB. Для питания через гнездо 2,1 мм подходит универсальный сетевой адаптер с выходным напряжением от 7 до 12 В.
На выходе установлены линейные понижающие регуляторы, которые поддерживают 5 В и 3,3 В. На плате две группы выходных контактов, напряжение каждой задается отдельным джампером с тремя положениями: +3V3, +5V или OFF (выключено).
Комплектация
- Плата Breadboard Power Supply, 1 шт
