ОПИСАНИЕ ТИПА ОБОРУДОВАНИЯ

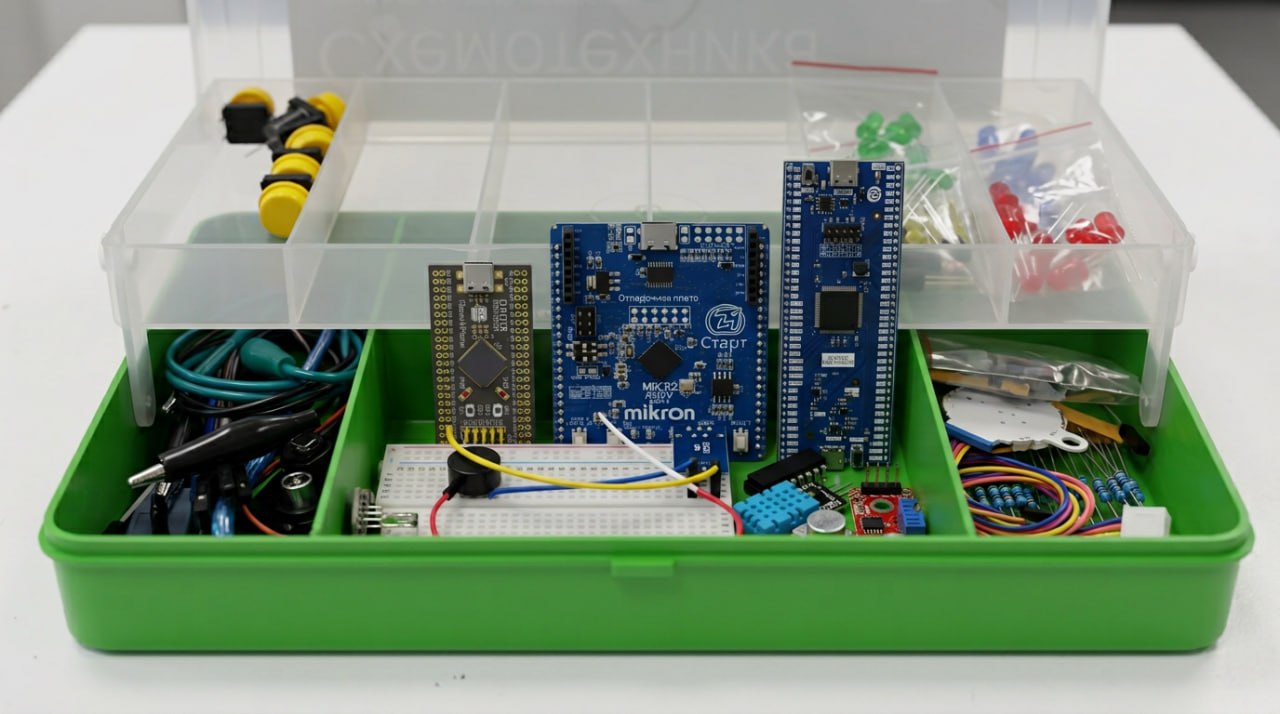

Набор РОББО Схемотехника предназначен для изучения электроники, базовых принципов построения схем и программирования российских микроконтроллеров (Миландр MDR1206FI, Микрон К1948ВК015, НИИЭТ К1921ВГ015). В набор входят электронные компоненты, позволяющие собрать более 40 различных схем на макетной плате без пайки.
Российские платы в наборе:
- MDR1206FI-Mini отладочная плата микроконтроллера
Программируемое устройство для изучения RISC-V-микроконтроллера MIK32 «Амур» (К1948ВК018) и построения макетов устройств на его основе. Плата содержит минимальную обвязку микроконтроллера, внешнюю flash-память и программатор на основе CH552T. Основное предназначение устройства — отработка схемотехники изделий при помощи макетных плат, изучение характеристик микроконтроллера, обучение основам программирования и электроники. - Отладочная плата «Старт» V2 START-MIK32-V1 (Mikron)
Малогабаритная отладочная плата с установленным микроконтроллером MDR1206FI. Микросхема входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10590735). Средства программирования и отладки: Программаторы типа J-Link, IAR I-jet и др. В случае использования IAR I-jet возможна работа в IDE IAR Embedded Workbench for RISC-V, в остальных случаях возможна работа в IDE Eclipse (через OpenOCD). - Упрощенная макетно-отладочная плата для К1921ВГ015
Плата является средством для разработки программного обеспечения, прототипирования устройств и оценки возможностей микроконтроллера К1921ВГ015. Плата не содержит встроенного программатора. Расстояние между рядами разъемов PLS 38,1 мм (кратно 2,54 мм), что позволяет использовать плату совместно с макетными платами типа Bread Board.

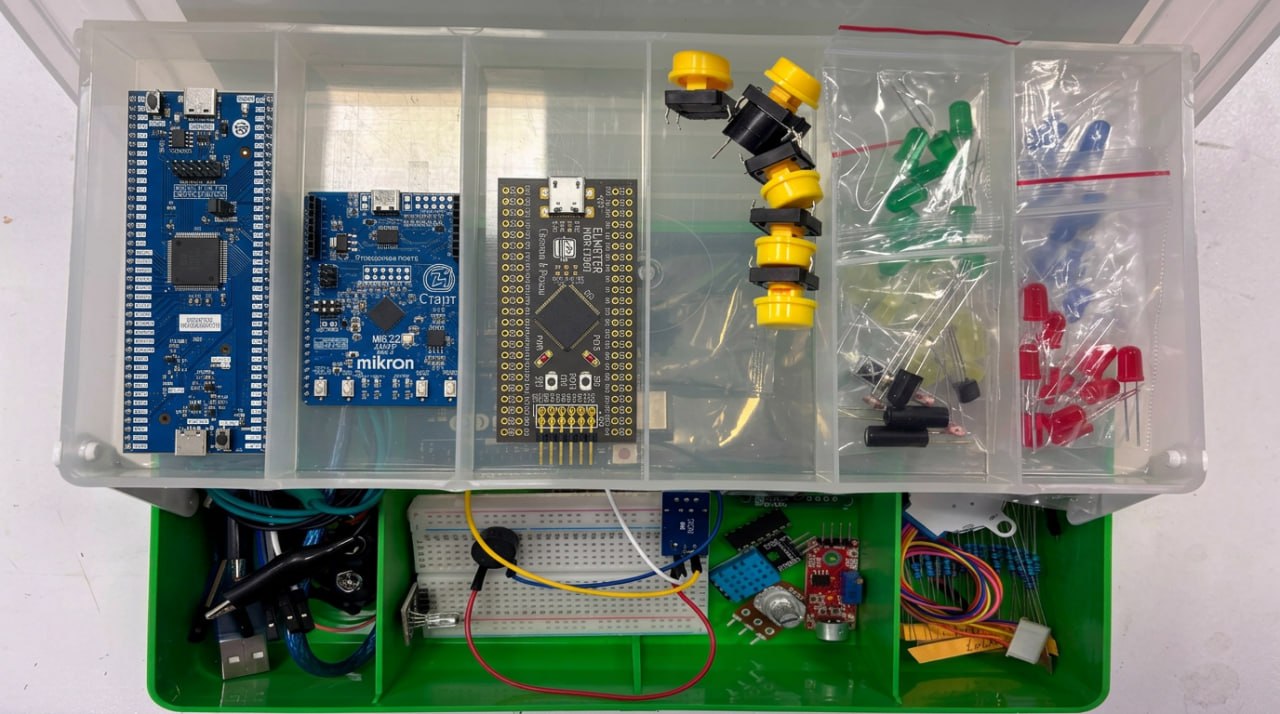

Состав набора
| Наименование | Количество |
|
MDR1206FI-Mini отладочная плата микроконтроллера |
1 |
|
Упрощенная макетно-отладочная плата для К1921ВГ015 |
1 |
|
Отладочная плата «Старт» V2 |
1 |
|
USB Кабель |
1 |
|
Адаптер для батареи |
1 |
|
Соединительные провода (мама-мама) |
10 |
|
Тактовые кнопки |
4 |
|
Светодиод синий |
10 |
|
Светодиод красный |
10 |
|
Светодиод зеленый |
10 |
|
Светодиод жёлтый |
10 |
|
Светодиод RGB |
1 |
|
Потенциометр |
1 |
|
Инфракрасный приемник |
1 |
|
Датчик температуры LM35 |
1 |
|
Беспаечная макетная плата |
1 |
|
Датчик влажности и температуры DHTII |
1 |
|
Соединительные провода (папа-папа), пучок |
1 |
|
Шаговый 4-х фазный двигатель 5 B |
1 |
|
Плата управления шаговым двигателем |
1 |
|
Сервопривод TowerPro SG90 |
1 |
|
Мотор постоянного тока 3..6 В |
1 |
|
Звукоизлучатель активный |
1 |
|
Звукоизлучатель пассивный |
1 |
|
Датчик огня |
1 |
|
Фоторезистор |
3 |
|
Резистор 220 Ом |
10 |
|
Резистор 330 Ом |
10 |
|
Резистор 1 кОм |
10 |
|
Резистор 10 кОм |
10 |
|
Датчик наклона на плате |
2 |
|
Провод с крокодилами |
2 |
|
Штыревой разъём, 40 контактов |
1 |
|
Микросхема 74hc595 |
1 |
|
Датчик звука |
1 |
|
Модуль семисегментного индикатора на 1 символ |
1 |
|
Модуль семисегментного индикатора на 4 символа |
1 |
|
NE555 |
1 |
