Описание
Iskra Nano Pro — миниатюрная платформа для разработки встраиваемых систем. Используйте плату там, куда полноразмерной Arduino не пробраться: в переносном GPS-трекере, алкотестере или другом портативном устройстве.
Iskra Nano Pro также позволит создать недорогую систему из множества микроконтроллеров, например оборудовать одной управляющей платой каждую комнату в квест-руме.
В отличие от стандартных плат Nano, к Iskra Nano Pro можно подключить больше периферии или превратить ее в тач-контроллер.

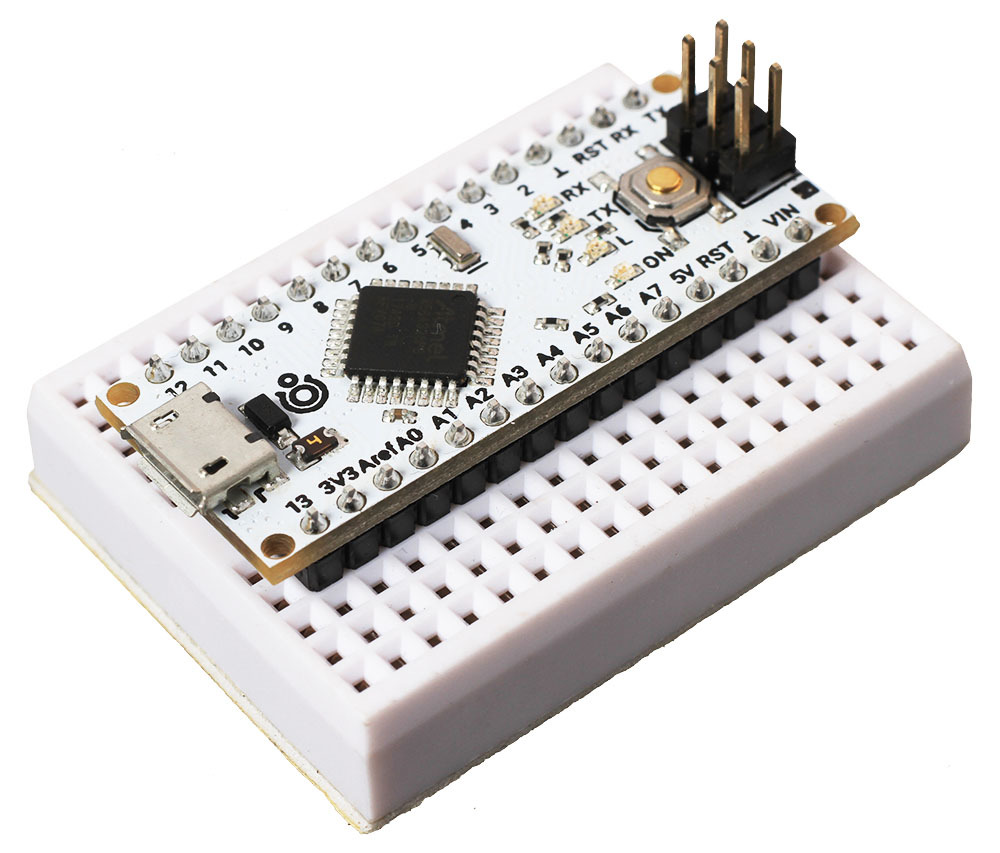

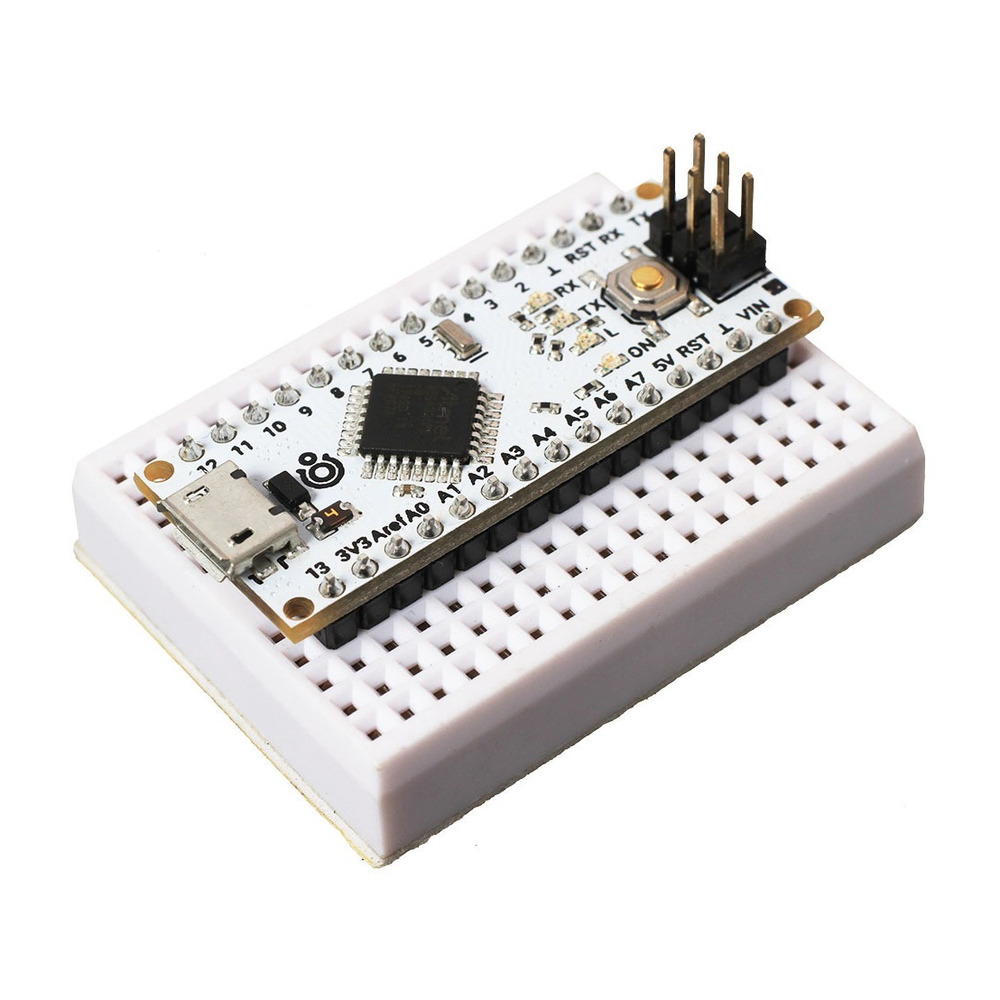

Версия платы с припаянными контактными ножками пригодится для прототипирования на макетной плате. Если нужно сэкономить габариты или встроить плату в устройство, обратите внимание на модификацию Iskra Nano Pro без ножек.
Особенности
- Высокая аппаратная и программная совместимость с Arduino Nano
- Расширенный набор интерфейсов по сравнению с обычными клонами Nano: 9 каналов ШИМ, 2× SPI, 2× UART, тач-интерфейс

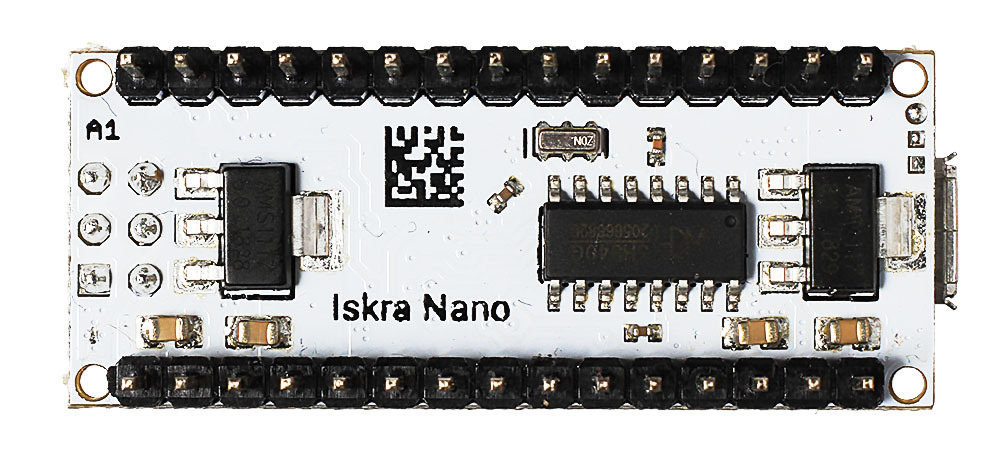

- Более мощный регулятор напряжения выдает ток до 1 А на шинах 5 В и 3,3 В
- Разъем Micro-USB
- Произведено в России
Начинка

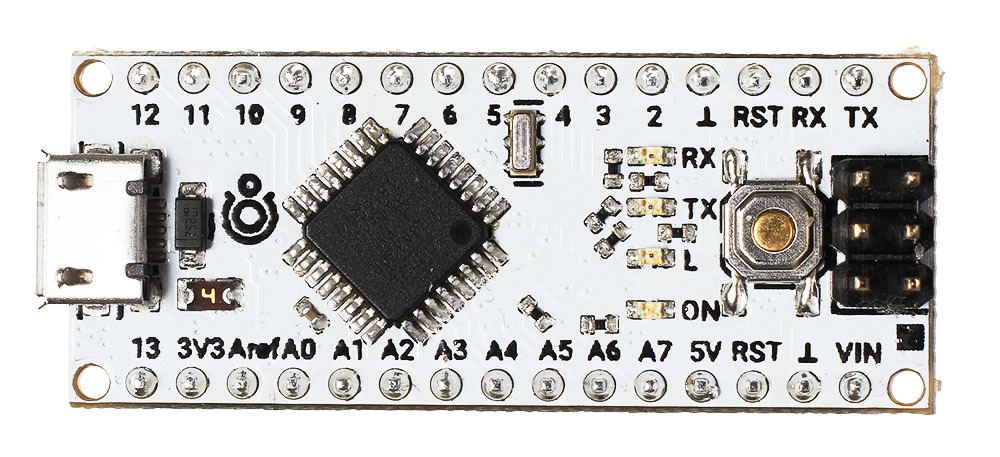

Сердце платы — 8-битный микроконтроллер Microchip ATmega328PB семейства AVR с тактовой частотой 16 МГц. На борту 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Это улучшенная версия чипа ATmega328P, установленного на оригинальной Arduino Nano, поэтому на Iskra Nano Pro доступно больше каналов ШИМ и аппаратных интерфейсов.
Интерфейсы

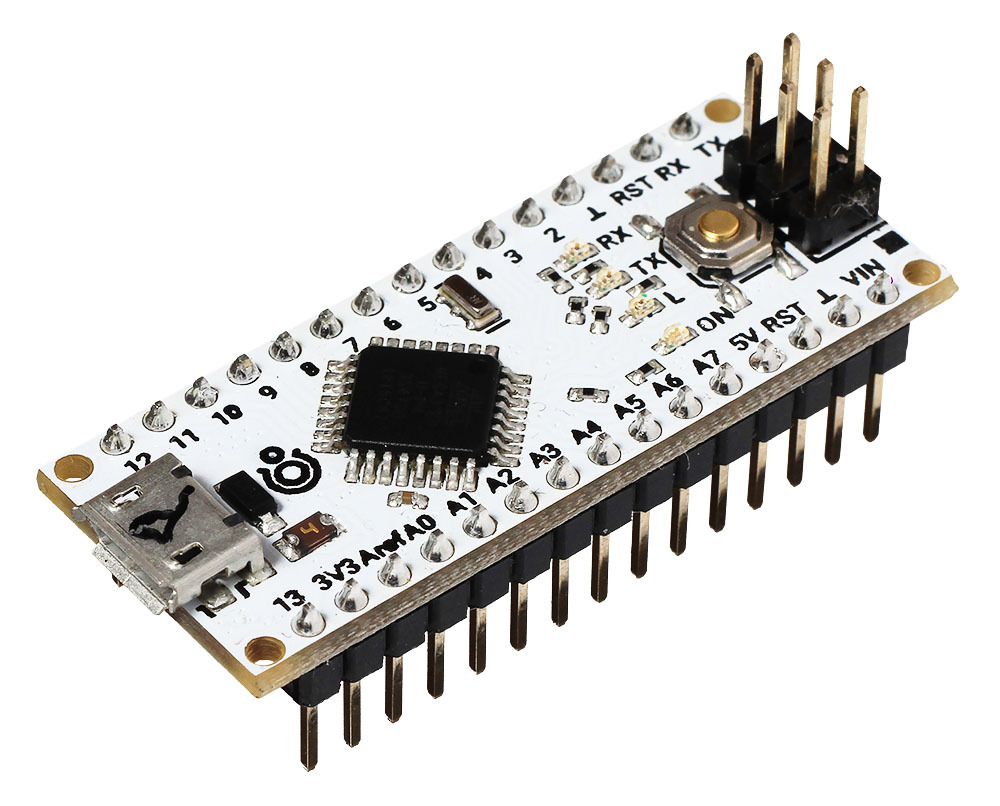

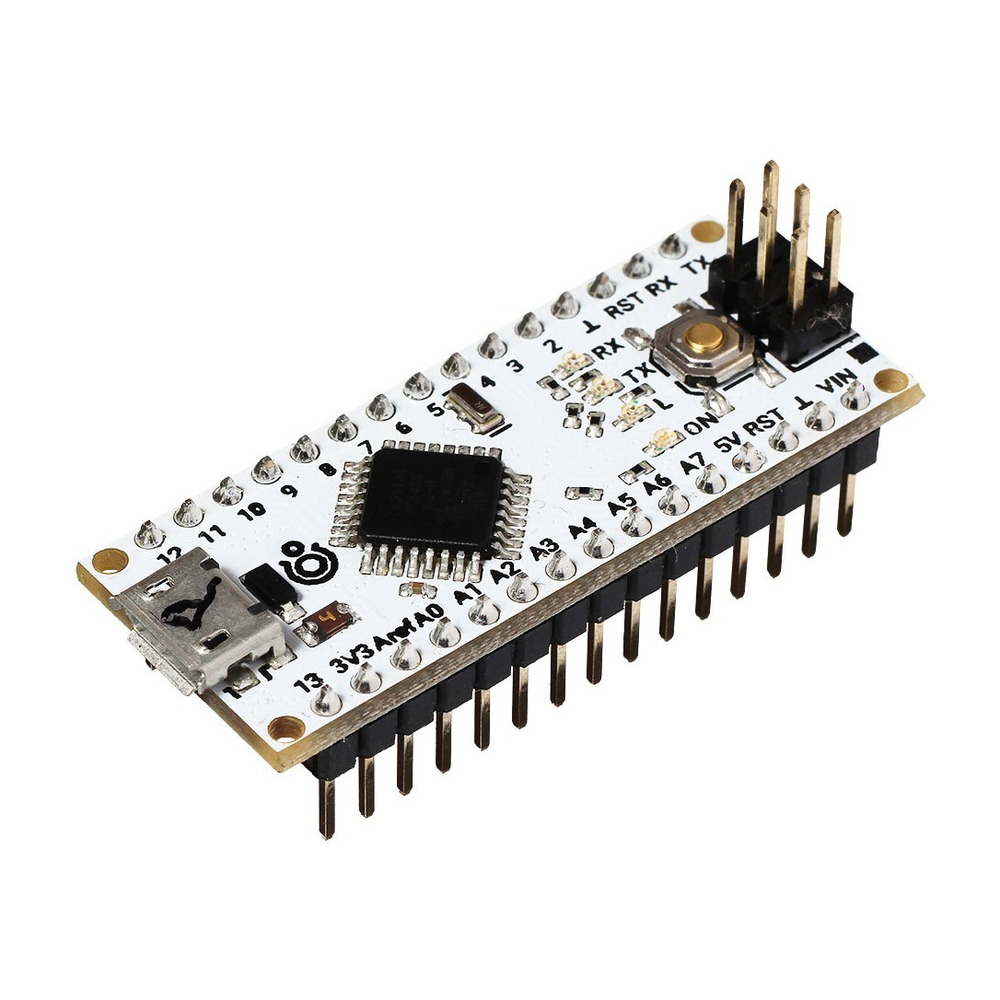

По бокам платы расположены 30 контактов со стандартным шагом 2,54 мм и штыревыми вилками, что позволяет собирать прототипы на макетной плате.
- 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями
- 8 контактов принимают аналоговый сигнал через 10-битный АЦП
- 9 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала
- Аппаратные интерфейсы: 2× UART, 2× SPI, 1× I²C и поддержка тач-интерфейса
Программирование
Плата программируется в привычной среде Arduino IDE и с помощью графического языка программирования XOD IDE. Для начала работы понадобится добавить в менеджере плат поддержку платформ Amperka Iskra Boards. Iskra Nano Pro совместима со всеми проектами и примерами кода, написанными для Nano.
Питание
Платформа питается через разъем Micro-USB или напрямую через контакт Vin.
- При питании через USB подойдет сетевой адаптер с кабелем Micro-USB
- Для питания через пин Vin используйте источник напряжения на 7–12 В или батарейный отсек
Комплектация
- Плата Iskra Nano Pro (с ногами), 1 шт
