Описание

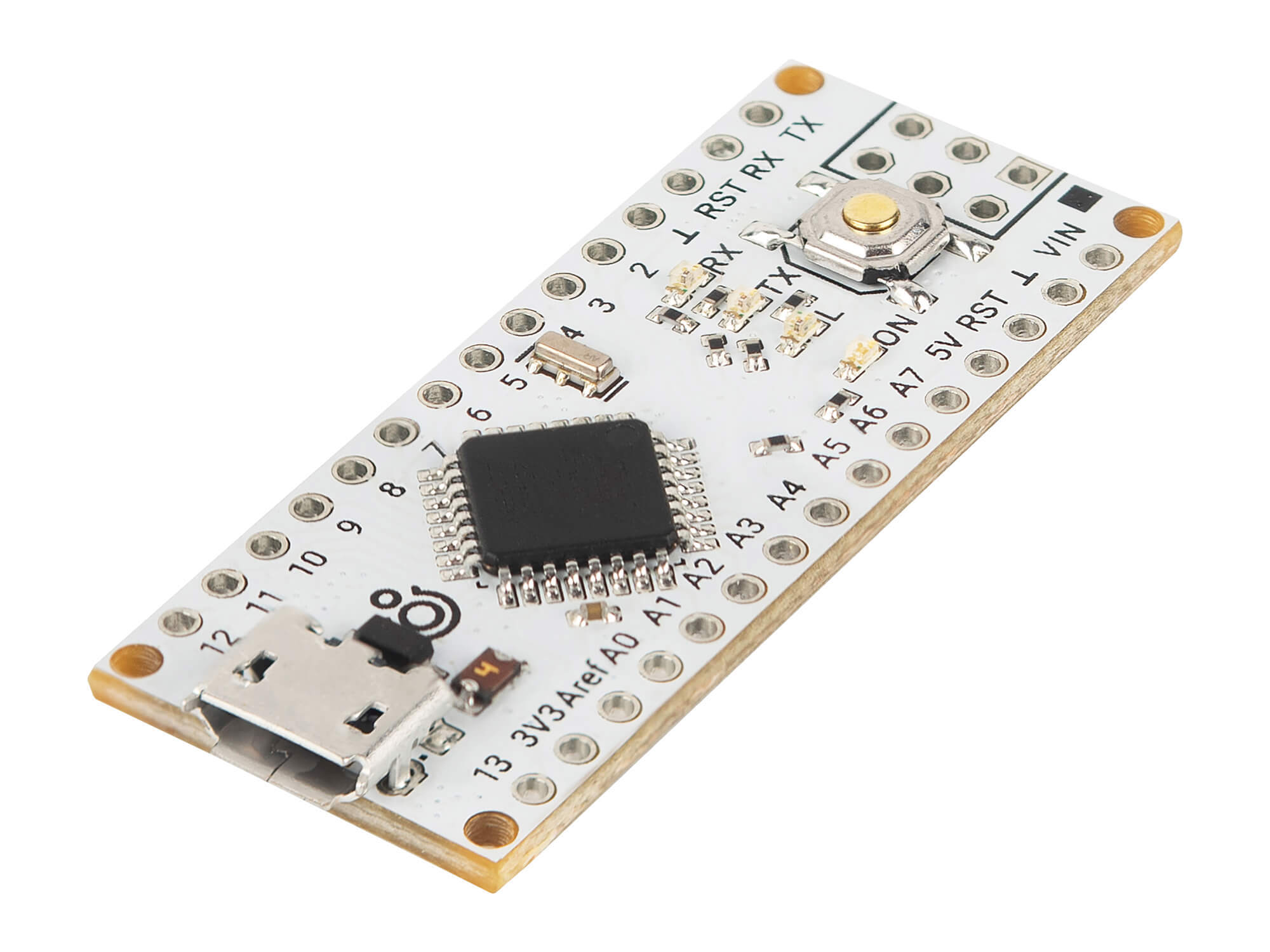

Iskra Nano — миниатюрная платформа для разработки встраиваемых систем. Используйте плату там, куда полноразмерной Arduino не пробраться: в переносном GPS-трекере, алкотестере или другом портативном устройстве.
Iskra Nano также позволит создать недорогую систему из множества микроконтроллеров, например оборудовать одной управляющей платой каждую комнату в квест-руме.

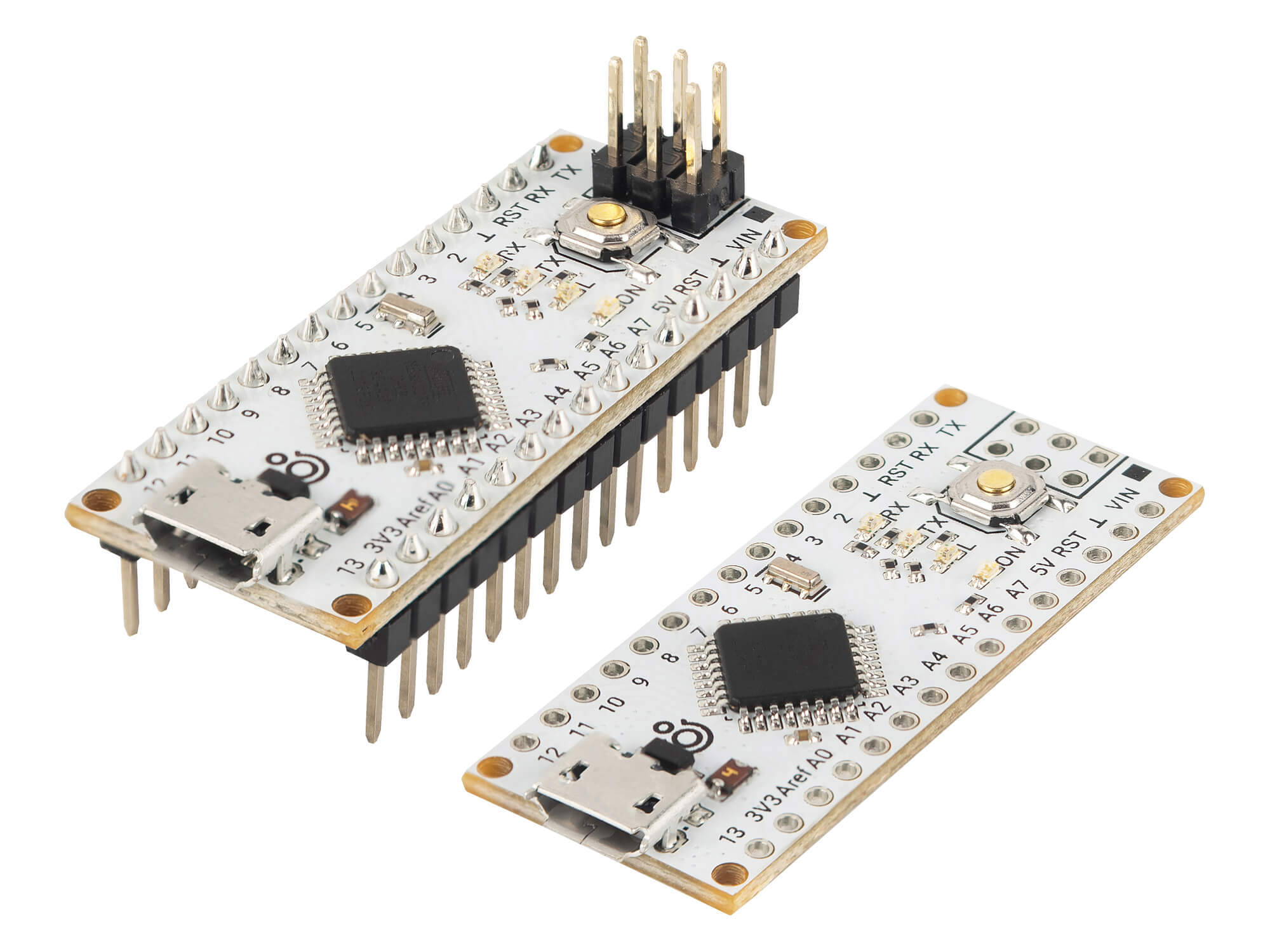

Версия платы без контактных ножек подходит для самых миниатюрных проектов. Для прототипирования на макетной плате пригодится модификация Iskra Nano с ногами.
Особенности
- Полная аппаратная и программная совместимость с Arduino Nano
- Более мощный регулятор напряжения выдает ток до 1 А на шинах 5 В и 3,3 В (у Arduino Nano 800 и 50 мА)
- Разъем Micro-USB вместо Mini-USB у Arduino Nano
- Произведено в России
Начинка
Сердце платы — 8-битный микроконтроллер Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Точно такой же чип установлен на оригинальной Arduino Nano. Если нужно больше интерфейсов, обратите внимание на улучшенную версию Iskra Nano Pro.
Интерфейсы

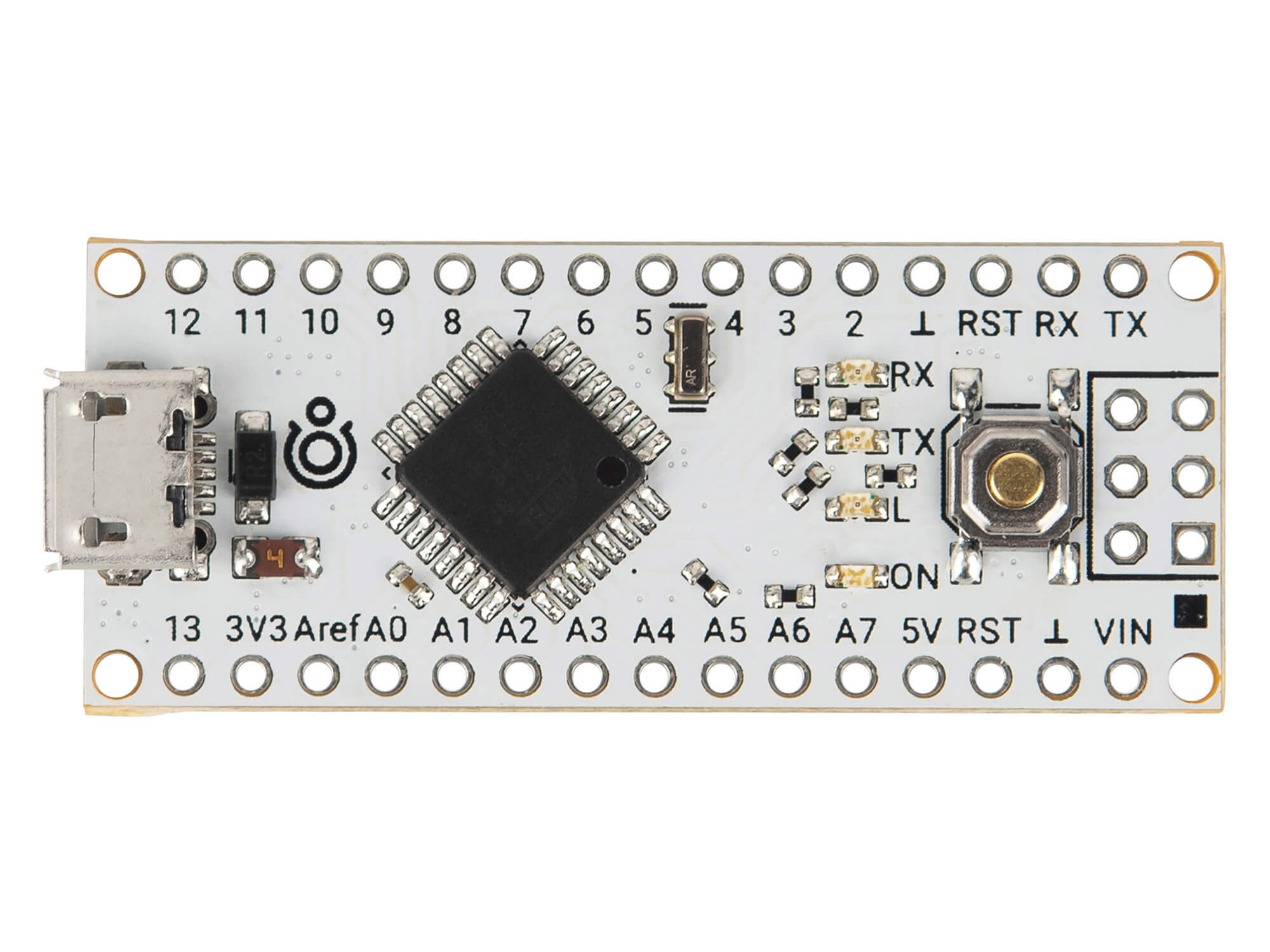

По бокам платы расположены 30 контактов со стандартным шагом 2,54 мм. Чтобы использовать Iskra Nano с макетными платами, к ней нужно припаять штыревую вилку.
- 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями
- 8 контактов принимают аналоговый сигнал через 10-битный АЦП
- 6 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала
- Аппаратные интерфейсы UART, SPI и I²C
Программирование
Плата программируется в привычной среде Arduino IDE и с помощью графического языка программирования XOD IDE. В обоих случаях контроллер ведет себя как стандартная Arduino Nano, поэтому в настройках указывайте ее. Iskra Nano совместима со всеми проектами и примерами кода, написанными для Nano.
Питание
Платформа питается через разъем Micro-USB или напрямую через контакт Vin.
- При питании через USB подойдет сетевой адаптер с кабелем Micro-USB
- Для питания через пин Vin используйте источник напряжения на 7–12 В или батарейный отсек
Комплектация

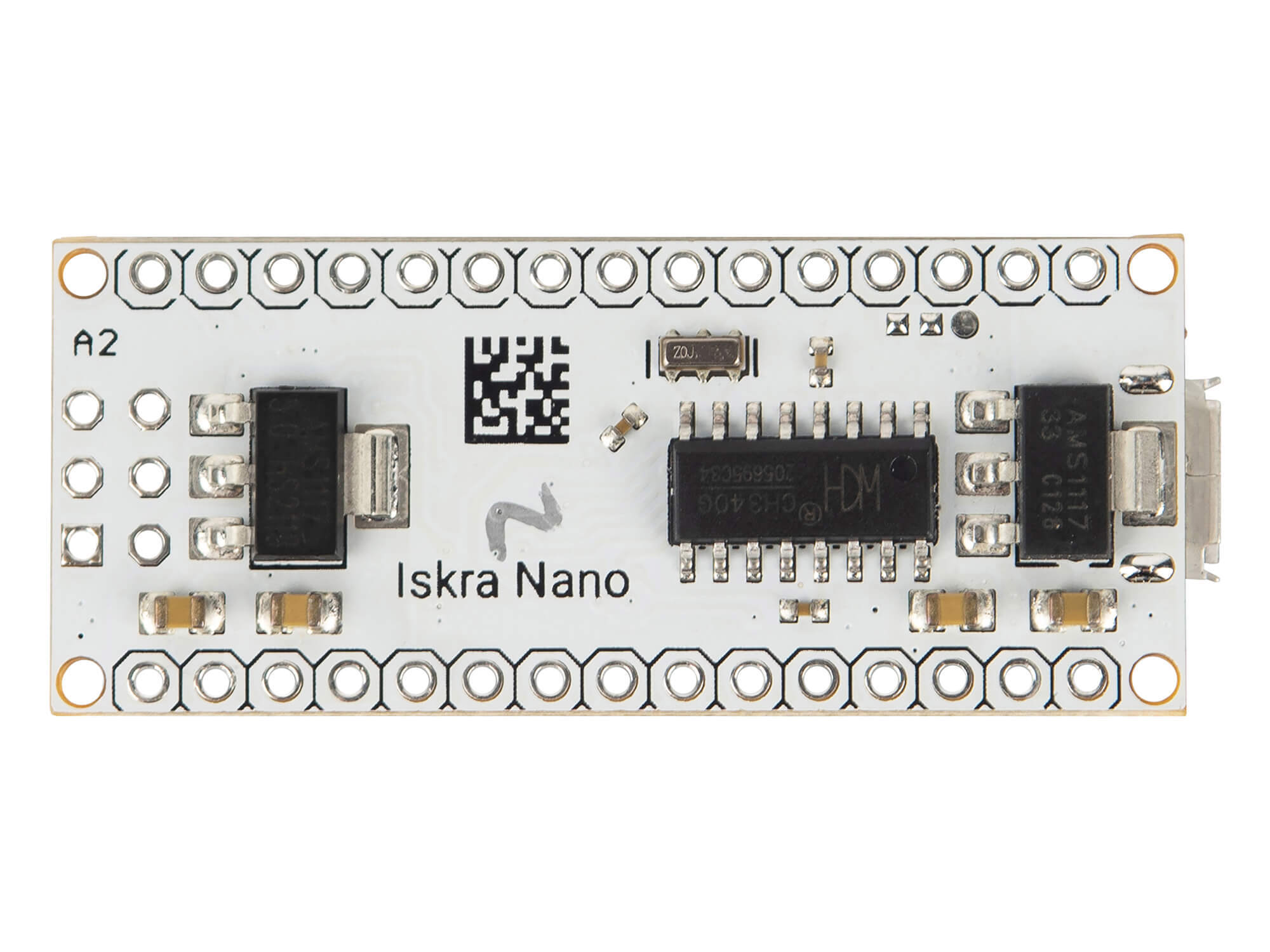

- Плата Iskra Nano (без ног), 1 шт
