Внешний ЦАП Mini-Jack (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Напряжение питания:
3,3–5 В
Ток потребления:
<50 мА
Микросхема:
Microchip MCP4725
Разрядность ЦАП:
12 бит (4096 ступеней)
Интерфейс модуля:
I²C
Адрес модуля:
0x62 (по умолчанию), 0x63
Скорость интерфейса:
100 Кбит/с, 400 Кбит/с, 3,4 Мбит/с
Выходной разъём:
TRS 3,5 мм (мини-джек)
Ток выходного сигнала:
<25 мА
Все характеристики
Описание

Цифро-аналоговый преобразователь с выходом TRS 3,5 мм и управлением через I²C

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Цифро-аналоговый преобразователь (ЦАП) в формате Troyka-модуля поможет управлять внешними устройствами, которым противопоказан ШИМ-сигнал. Например, контрольные входы CV (Control Voltage) на модульных синтезаторах задают высоту тона и регулируют степень эффектов, но для плавной работы им нужен чистый аналоговый сигнал. 12-битный ЦАП играючи справляется с подобными задачами, где нужно поддерживать точный уровень выходного напряжения в аналоговой форме.

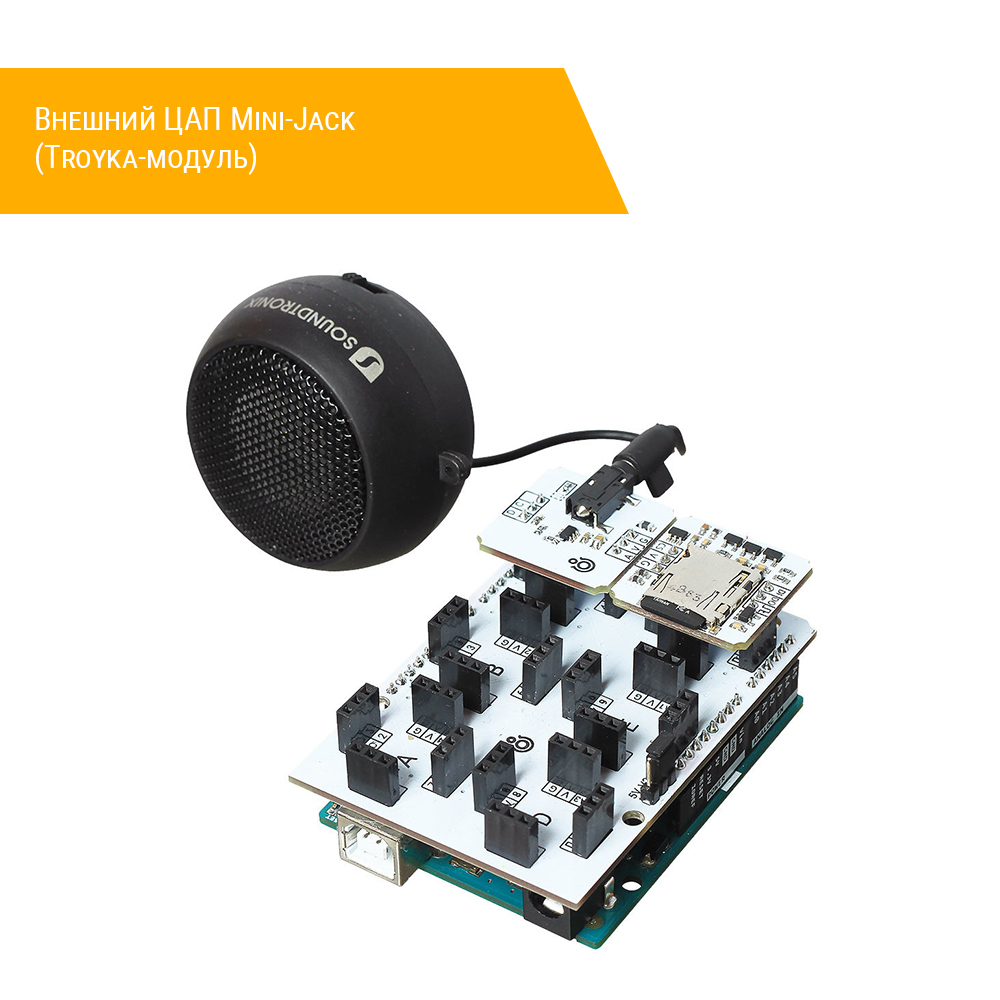

    Внешний ЦАП также удобно использовать в качестве генератора синусоидального напряжения, сигнала треугольной или пилообразной формы. Можно даже вывести звуковую дорожку на внешний динамик, хотя данный ЦАП не предназначен для музыки и усиления.

    Начинка

    Модуль построен на микросхеме Microchip MCP4725. Это 12-разрядный ЦАП, способный генерировать 4096 ступеней выходного сигнала. Он свободно работает с контроллерами напряжением 3,3–5 В и общается с ними по цифровому интерфейсу I²C.

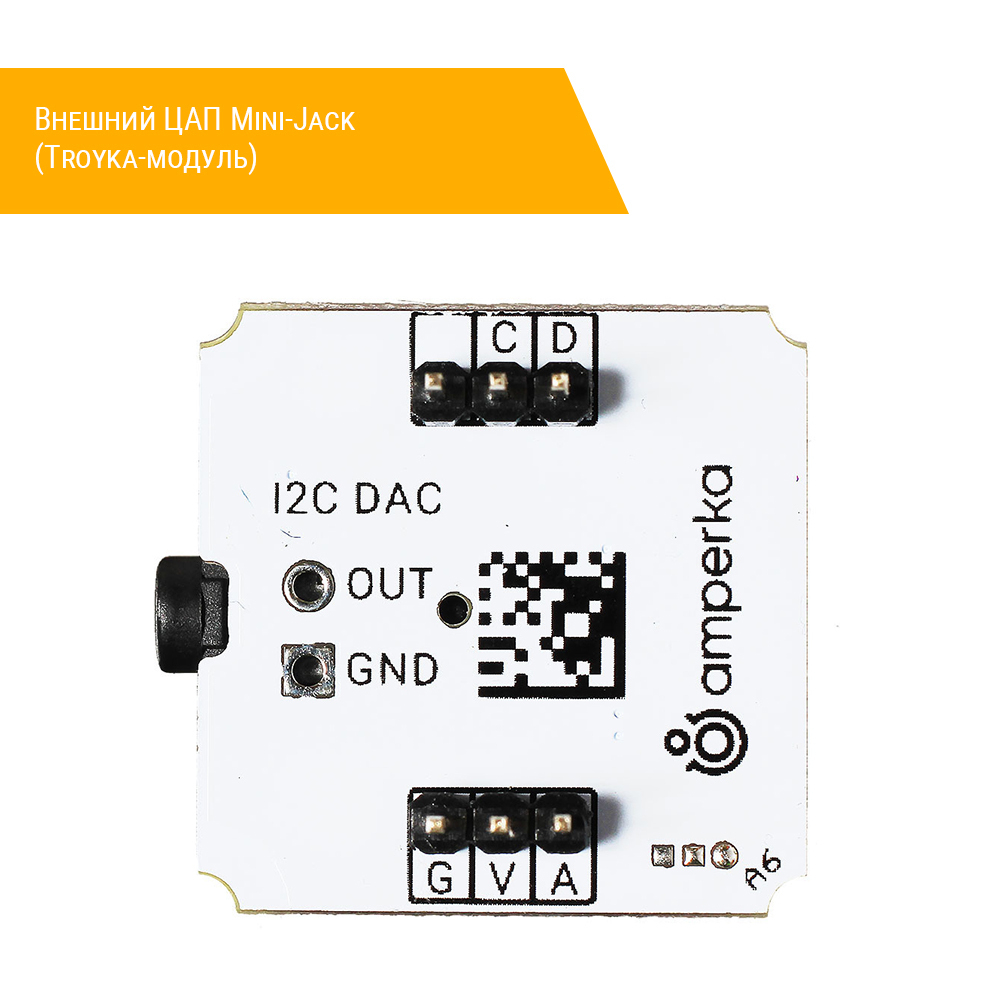

    На модуле ЦАП выведены две группы Troyka-контактов для подключения к управляющим платам.

    Верхняя группа

    Сигнальный (D) — линия SDA для управления по интерфейсу I²C.
    Сигнальный (C) — линия SCL с тактовым сигналом интерфейса I²C.

    Нижняя группа

    Сигнальный (A) — пин выбора адреса чипа. При низком уровне адрес модуля 0x62, а при высоком — 0x63.
    Питание (V) — источник питания и опорного напряжения преобразователя.
    Земля (G) — соединяется с заземляющим контактом схемы.

    Обратите внимание, что контакт V используется как опорное напряжение ЦАП: чем чище источник питания — тем точнее сигнал на выходе преобразователя.

    Выходной сигнал ЦАП

    Внешние устройства подключаются к модулю через TRS 3,5 мм (мини-джек), откуда снимается выходной аналоговый сигнал. Если вам удобнее использовать голый кабель — возьмите модуль ЦАП с винтовым клеммником.

    Комплектация

    1× Плата-модуль ЦАП
    2× Трёхпроводной шлейф

    Вывод напряжения на осциллограф
    Попробуем вывести напряжение треугольной формы на осциллограф.

    Схема подключения
    Подключите модуль к Arduino к пинам шины I²C — SDA/SCL. Для быстрой сборки используйте Troyka Shield.

    С Troyka Slot Shield провода не понадобятся вовсе.

    Характеристики
    Производитель
    Амперка
    Напряжение питания
    3,3–5 В
    Ток потребления
    <50 мА
    Микросхема
    Microchip MCP4725
    Разрядность ЦАП
    12 бит (4096 ступеней)
    Интерфейс модуля
    I²C
    Адрес модуля
    0x62 (по умолчанию), 0x63
    Скорость интерфейса
    100 Кбит/с, 400 Кбит/с, 3,4 Мбит/с
    Выходной разъём
    TRS 3,5 мм (мини-джек)
    Ток выходного сигнала
    <25 мА
