Распиновка

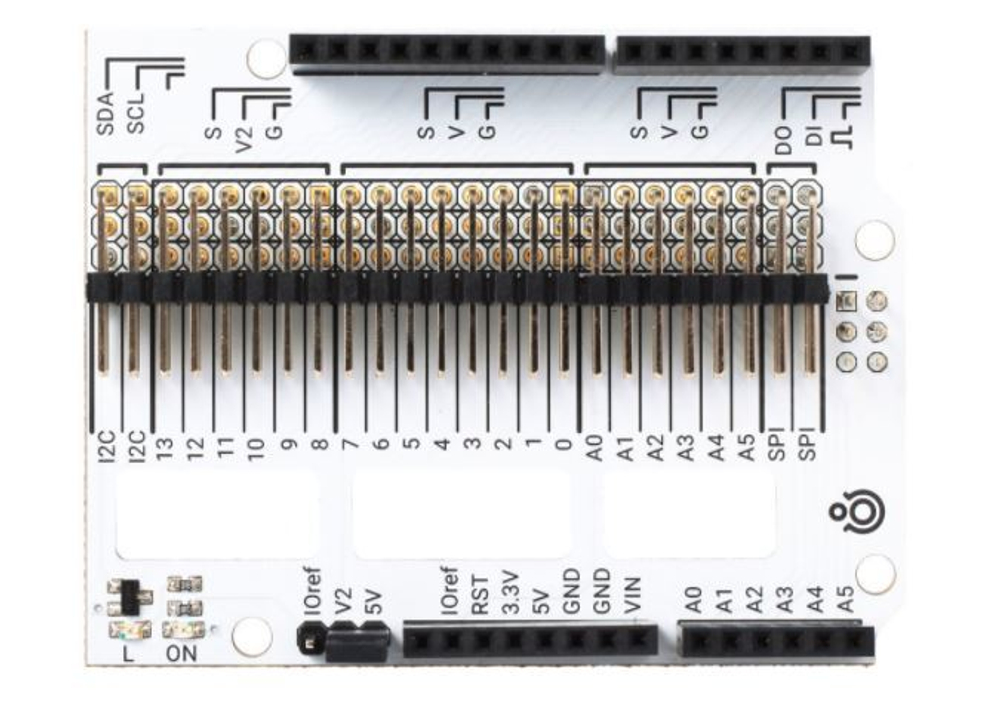

В центре платы установлены Г-образные группы контактов «S-V-G», благодаря чему все подключённые провода не торчат наверх. Они соединены с линиями управляющей платы следующим образом:
- сигнал (S) — с соответствующим цифровым или аналоговым пином;
- питание (V) — с рабочим напряжением;
- земля (G) — с землёй.
В группе пинов с 8-го по 13-й используется альтернативная линия питания V2, напряжение на которой выбирается джампером:
- V2+5V — на V2 выдаётся 5 вольт независимо от рабочего напряжения управляющей платы.
- V2+IOref — на V2 выдаётся такое же рабочее напряжение, как и на других группах пинов.
Возможность выбора напряжения пригодится, когда вы ставите Troyka Shield на плату с родным напряжением 3,3 вольта вроде Arduino Due, а некоторые из подключаемых устройств — пятивольтовые.
Отдельными тройными контактами мы вывели по две группы интерфейсов I²C (SDA/SCL) и SPI (DI/DO/CK) для подключения соответствующих Troyka-модулей.
Механическая совместимость

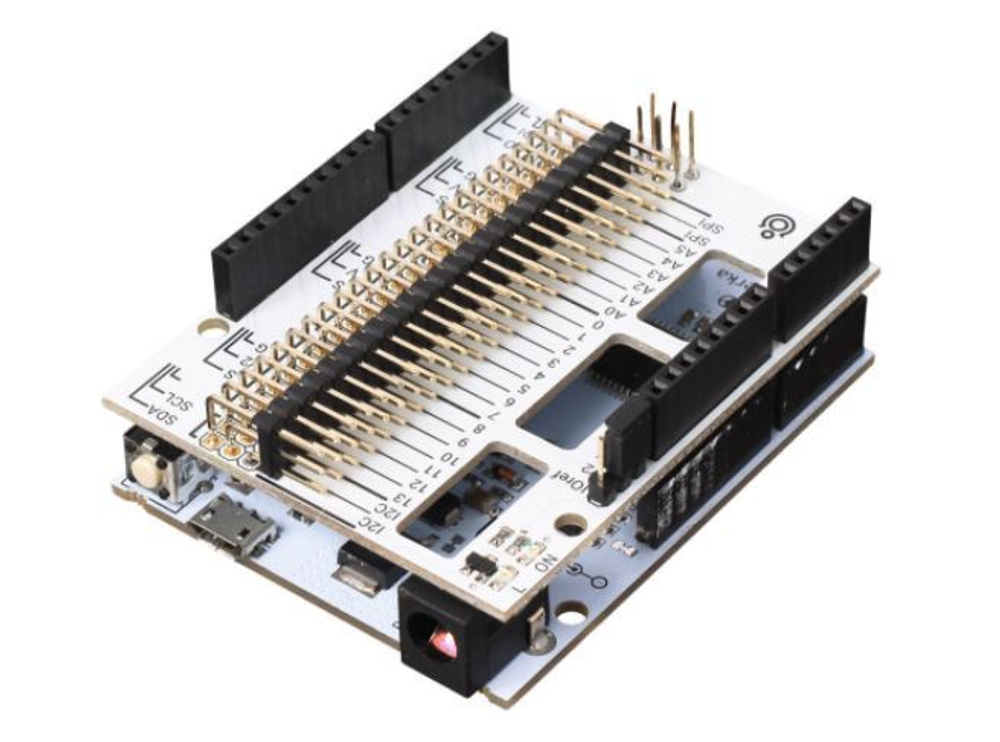

Низкопрофильный Troyka Shield LP разработан нами специально для установки под другими шилдами. Если в вашем проекте это не слишком критично, то вам подойдёт и стандартный Troyka Shield.
Для установки Troyka Shield LP поверх высоких плат расширения вроде Ethernet Shield воспользуйтесь набором контактных колодок.
Troyka Shield LP подходит к платам формата Arduino Uno R3 и к длинным платам формата Arduino Mega. Во втором случае целесообразно взять специальный Troyka Mega Tail Shield.
При установке на управляющие платы с большим USB-разъёмом контакты Troyka Shield LP могут замкнуться через металлический корпус порта. Для решения проблемы достаточно наклеить пару слоёв изоленты поверх коннектора USB.
Комплектация
1× Плата-модуль
Характеристики
- Совместимость: Arduino форм-фактора Uno R3, Mega 2560
- Питание подключённых модулей: 3,3–5 В
- Интерфейсы Troyka (S-V-G): 14 групп контактов
- Интерфейс I²C: 2 группы контактов
- Интерфейс SPI: 2 группа контактов
- Габариты: 69×53×19 мм
