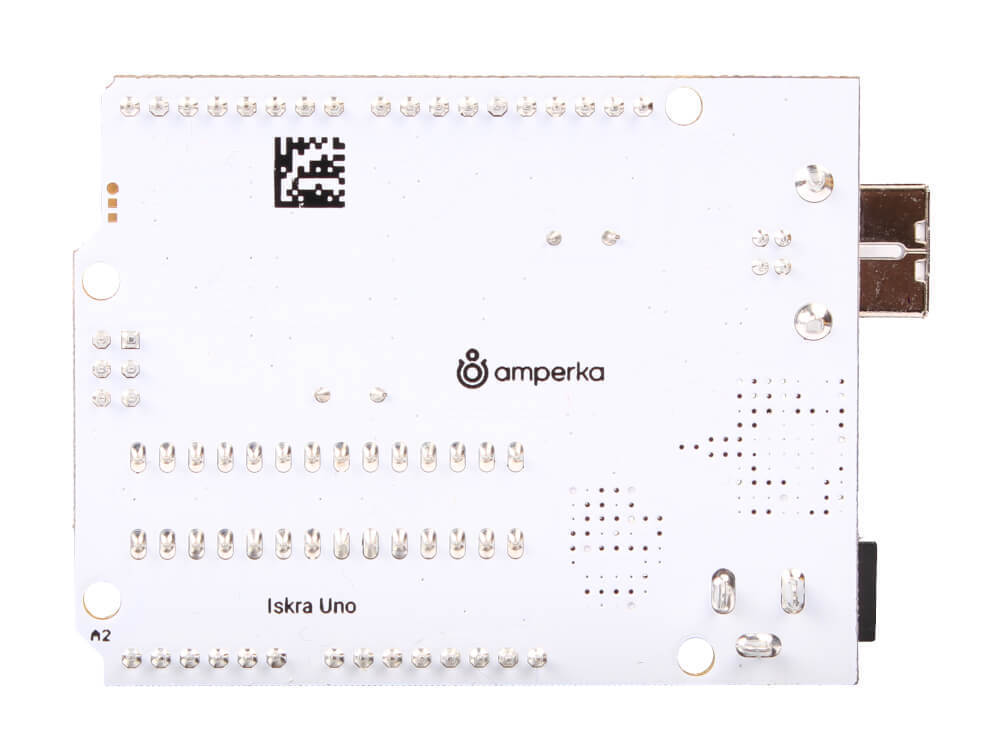

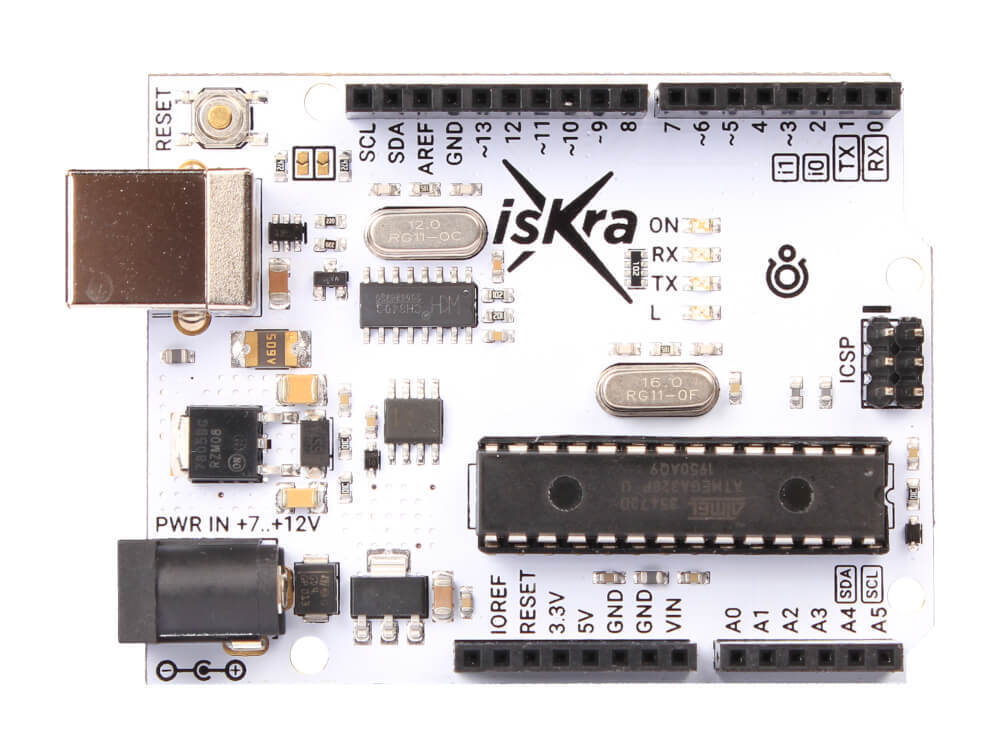

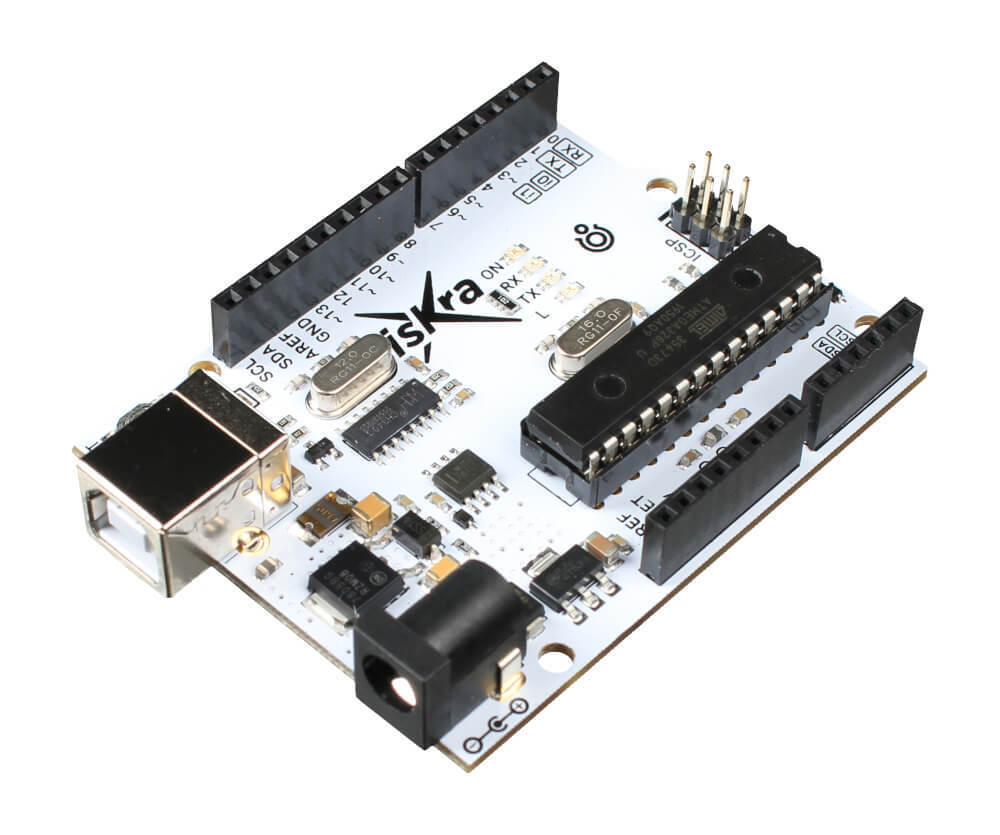

Плата Iskra Uno

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Микроконтроллер:
ATmega328P
Архитектура:
AVR (8 бит)
Тактовая частота:
16 МГц
Flash-память:
32 КБ
SRAM-память:
2 КБ
EEPROM-память:
1 КБ
Пины ввода-вывода:
20
Пины с прерыванием:
2
Пины с АЦП:
6
Разрядность АЦП:
10 бит
Пины с ШИМ:
6
Разрядность ШИМ:
8 бит
Аппаратные интерфейсы:
1× UART; 1× I²C; 1× SPI
Напряжение логических уровней:
5 В
Входное напряжение через USB:
5 В
Входное напряжение через DC-разъём или пин Vin:
7–12 В
Максимальный выходной ток пина 3.3V:
300 мА
Максимальный выходной ток пина 5V:
1 А
Размеры платы:
69×53 мм
Размеры с учётом портов:
75×53×14 мм
Все характеристики
Описание

Плата Iskra Uno — прямой аналог Arduino Uno, сделанный нами в России. Платформы практически идентичны между собой по качеству и начинке, включая микроконтроллер ATmega328P, распиновку, физическое расположение портов и размеры платы. Единственное техническое отличие — это другой USB-мост CH340.

Вы можете смело внедрять Iskra Uno в любой проект, который был создан для Uno, и вам не понадобится ничего допиливать. Берите привычный инструментарий, вооружайтесь примерами кода, добавляйте шилды по вкусу — и вперёд!

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание
    • Полная аппаратная и программная совместимость с Arduino Uno.
    • Более мощный регулятор напряжения выдаёт ток до 300 мА на шине 3,3 В.
    • Произведено в России с любовью и соблюдением высоких технических норм.

    Начинка

    Сердце платы Iskra Uno — 8-битный микроконтроллер Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM.

    Небольшой ревизии подверглось управление питанием: в Iskra Uno на линии 3,3 В установлен более мощный линейный регулятор, который обеспечивает выходной ток до 300 мА против 150 мА у оригинальной Uno. В остальном их характеристики полностью идентичны.

    При подключении Iskra Uno к компьютеру под Windows или macOS вам, вероятно, потребуется установить драйвер преобразователя USB-UART на чипе CH340 — эта процедура описана в инструкции.

    Интерфейсы

    На платформе доступно 20 портов ввода-вывода общего назначения. Некоторые из них обладают дополнительными возможностями:

    • 6 пинов принимают аналоговый сигнал через 10-битный АЦП.
    • 6 пинов позволяют вывести аналоговое значение в виде ШИМ-сигнала разрядностью 8 бит.

    Также на плате предусмотрены аппаратные интерфейсы SPI, I²C и UART.

    Всё это позволяет подключить к Iskra Uno разнообразные датчики, модули и платы расширения Arduino Shield формата Rev3.

    Программирование

    Плата Iskra Uno программируется как в привычной среде Arduino IDE, так и с помощью графического языка программирования XOD IDE. В обоих случаях контроллер ведёт себя как стандартная Arduino Uno, поэтому смело указывайте её в настройках среды. Из этого также следует, что Iskra Uno совместима со всеми проектами и примерами кода, написанными для Уно.

    Питание

    Платформа питается через порт USB, разъём питания DC 2,1 мм или напрямую через контакт Vin.

    • При питании через USB подойдёт наш сетевой адаптер с кабелем USB (A — B).
    • Используйте источник напряжения от 7 до 12 вольт для питания через DC-разъём или контакт Vin.
    Характеристики
    Производитель
    Амперка
    Микроконтроллер
    ATmega328P
    Архитектура
    AVR (8 бит)
    Тактовая частота
    16 МГц
    Flash-память
    32 КБ
    SRAM-память
    2 КБ
    EEPROM-память
    1 КБ
    Пины ввода-вывода
    20
    Пины с прерыванием
    2
    Пины с АЦП
    6
    Разрядность АЦП
    10 бит
    Пины с ШИМ
    6
    Разрядность ШИМ
    8 бит
    Аппаратные интерфейсы
    1× UART; 1× I²C; 1× SPI
    Напряжение логических уровней
    5 В
    Входное напряжение через USB
    5 В
    Входное напряжение через DC-разъём или пин Vin
    7–12 В
    Максимальный выходной ток пина 3.3V
    300 мА
    Максимальный выходной ток пина 5V
    1 А
    Размеры платы
    69×53 мм
    Размеры с учётом портов
    75×53×14 мм
    Все характеристики
