Используйте платформу, чтобы впихнуть своё утройство туда, где ничего, казалось бы, и не могло поместиться.

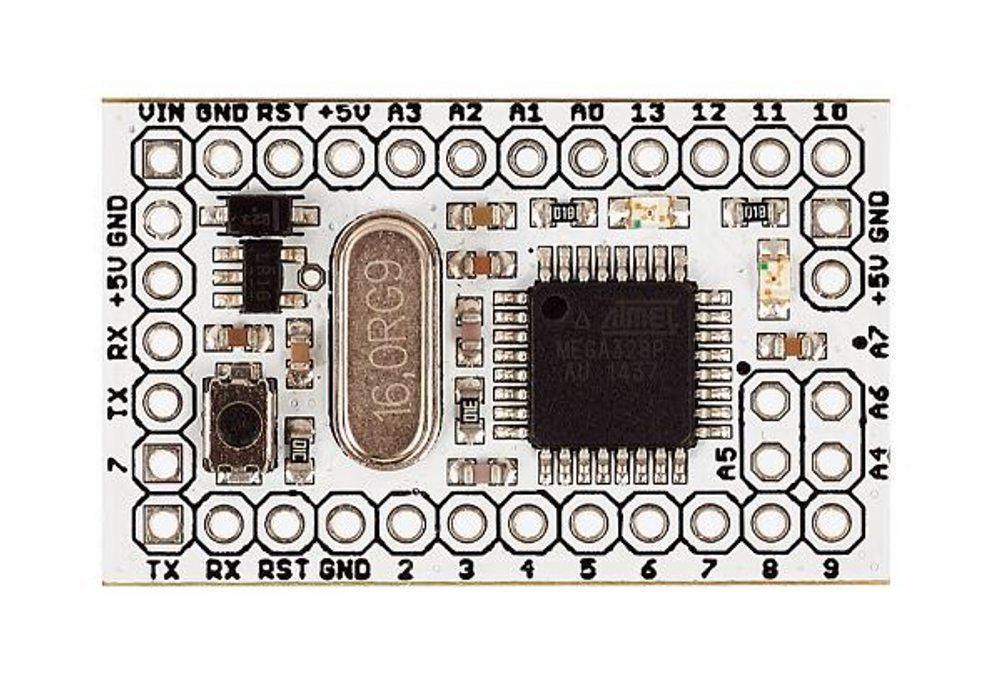

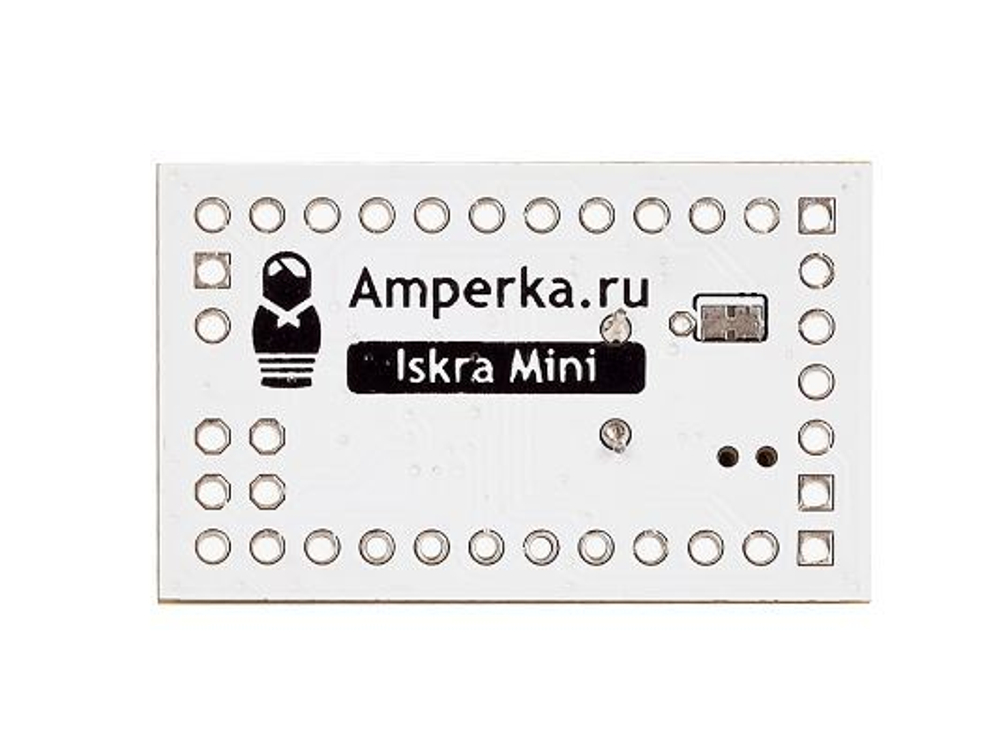

В этой версии Iskra Mini поставляется с пинами в виде простых лужёных отверстий. Вам придётся подпаять к ним провода, штырьковые соединители или другие разъёмы, чтобы взаимодействовать с платформой.

Для большего комфорта, но в ущерб миниатюрности, возьмите Iskra Mini с ногами.

Плата сделана на базе микроконтроллера ATmega328, такого же, как на популярной Arduino Uno. Плата производится компанией Амперка в России.

Подключение и прошивка

Iskra Mini программируется в среде [Arduino IDE] или визуальной среде XOD IDE. Обратите внимание, что на плате нет собственного USB-порта. Поэтому для её прошивки понадобится посредник. Ими могут быть:

• USB-UART преобразователь;
• Arduino Uno;
• ICSP-программатор.

Питание

Родной уровень напряжения для Iskra Mini — 5 вольт. На плату мы также установили регулятор напряжения, чтобы можно было подавать любое внешнее напряжение в диапазоне от 5,3 до 9 вольт. Регулятор выдаёт до 150 мА тока. Это делает тривиальным подключение батареек или аккумуляторов.

Запитать плату заведомо ровными 5 вольтами можно через любой пин +5V. Произвольным внешним напряжением — через пин VIN.

Характеристики

• Микроконтроллер: ATmega328
• Тактовая частота: 16 МГц
• Флеш-память: 32 КБ (2 КБ используются загрузчиком)
• Оперативная память SRAM: 2 КБ
• Энергонезависимая память EEPROM: 1 КБ
• Рабочее напряжение: 5 В
• Входное напряжение: 5–9 В
• Портов ввода-вывода общего назначения: 20
• Портов с поддержкой ШИМ: 6
• Портов, подключённых к АЦП: 8
• Разрядность АЦП: 10 бит
• Аппаратные интерфейсы: UART, SPI, I²C (на нераспаянных выводах)
• Максимальный ток одного вывода 40 мА
• Максимальный ток с пина +5V: 150 мА
• Габариты: 33×20 мм
