Описание
Описание

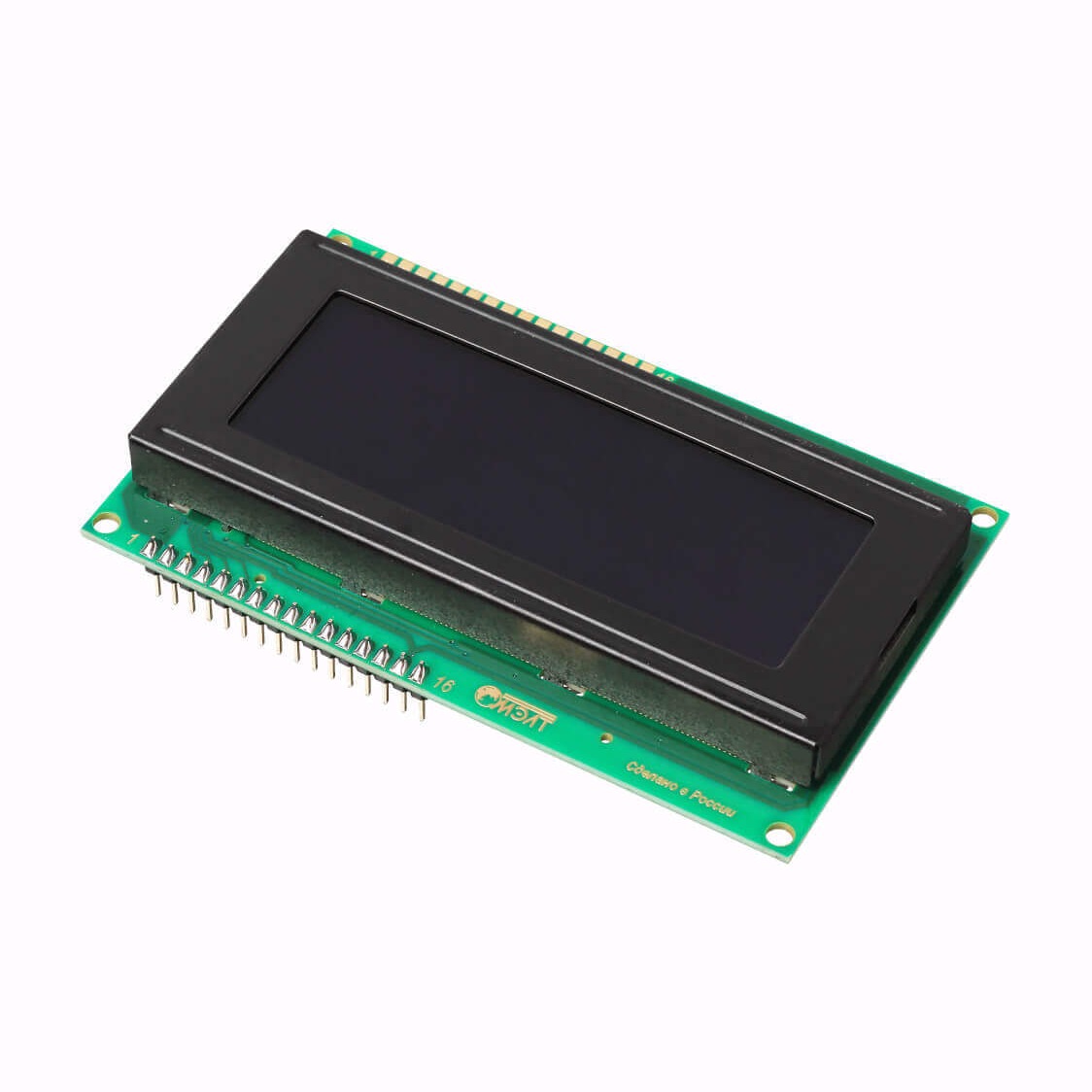

Большой текстовый ЖК-экран на четыре строки по 20 символов подойдет для вывода подробного меню устройства и отображения показаний датчиков. Похожие дисплеи встречаются в вендинговых аппаратах и турникетах общественного транспорта.
Особенности
- Выводит латиницу, кириллицу и набор типографских знаков
- Знакогенератор позволяет создать 8 собственных символов
- Символы размером 5 × 8 точек, зеленые на черном фоне
- Драйвер Ангстрем КБ1013ВГ6 аналогичен Hitachi HD44780, стандарту де-факто для знакосинтезирующих дисплеев, поэтому дисплей полностью совместим с зарубежными моделями экранов
- Встроенная LED-подсветка включается подачей питания на соответствующие пины
Подключение

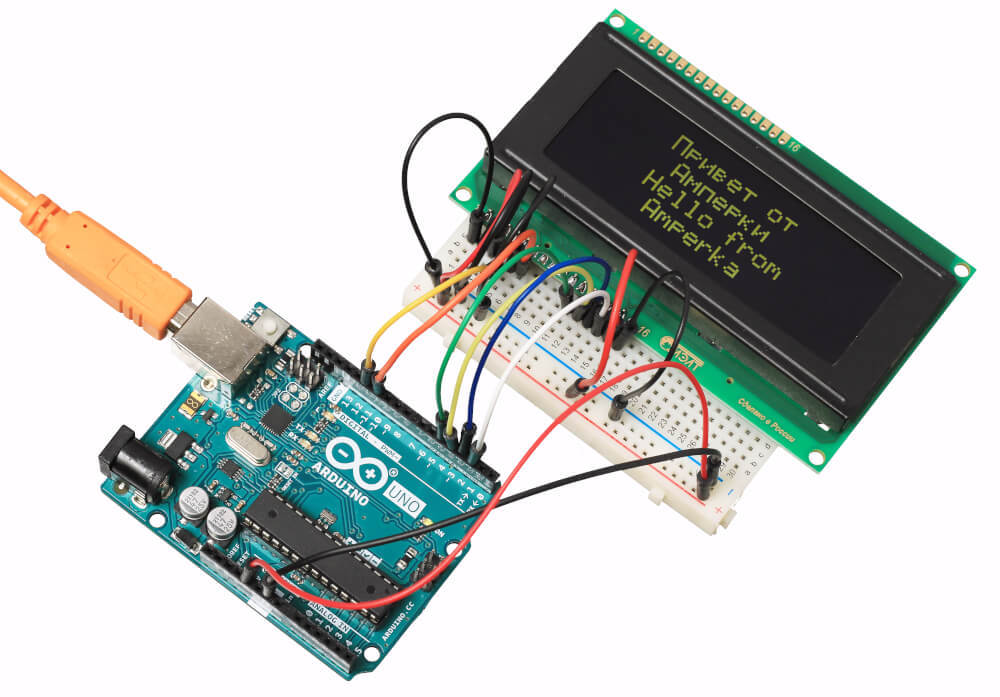

Дисплей подключается к управляющей электронике через 16 контактов. Для удобного прототипирования пригодится макетная плата с соединительными проводами «папа-папа».
Программирование
Для работы с дисплеем есть готовые библиотеки для Arduino IDE и визуальной среды программирования XOD IDE. Управлять экраном можно также в среде Espruino Web IDE или в Raspbian.
Комплектация
- Знакосинтезирующий дисплей, 1 шт
Смотрите также
Характеристики
Габариты
98 × 60 × 13 мм
Модель
МЭЛТ MT-20S4A-2VLG
Напряжение питания
5 В
Потребляемый ток
1,4 мА
Интерфейс
параллельный 4/8 бит
Напряжение логических уровней
3,3–5 В
Индикация
4 строки по 20 символов
Тип дисплея
жидкокристаллический (LCD)
Цвет фона
черный
Драйвер
Ангстрем КБ1013ВГ6
Ток подсветки
120 мА
Подсветка
светодиодная (LED)
Все характеристики
