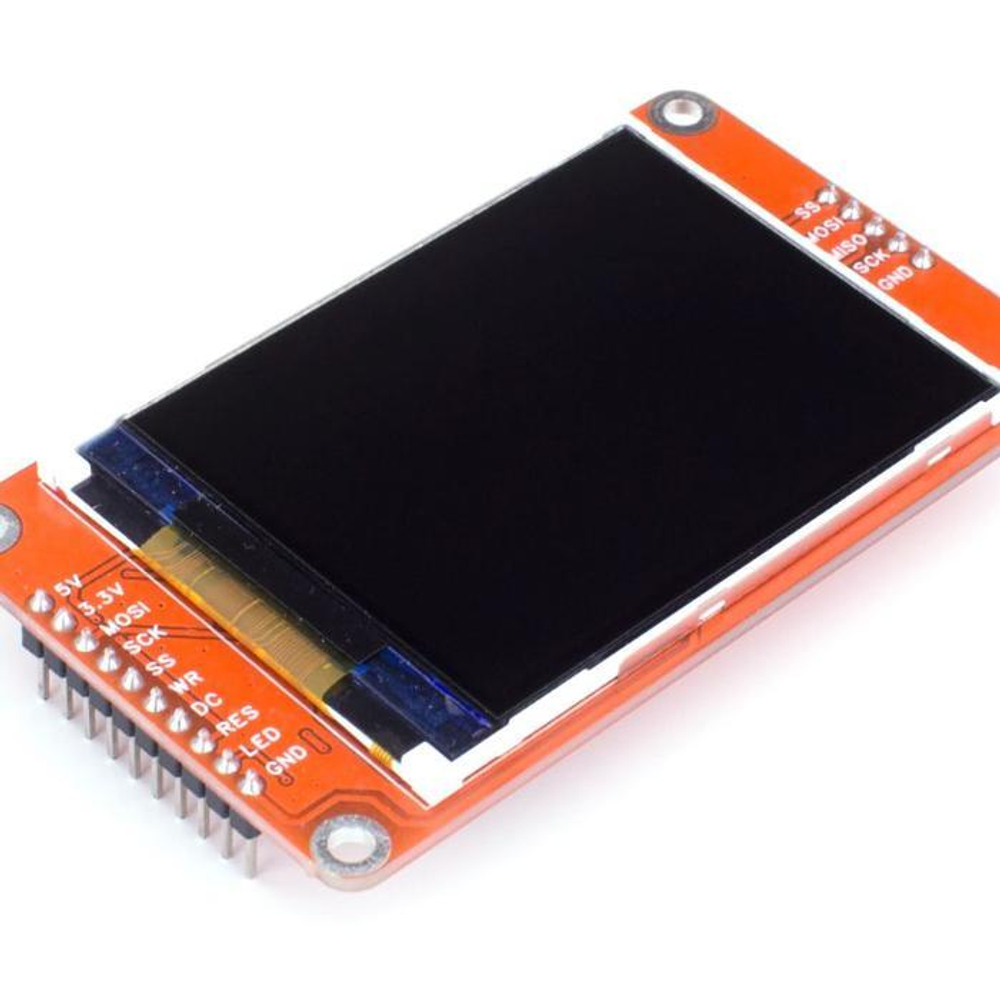

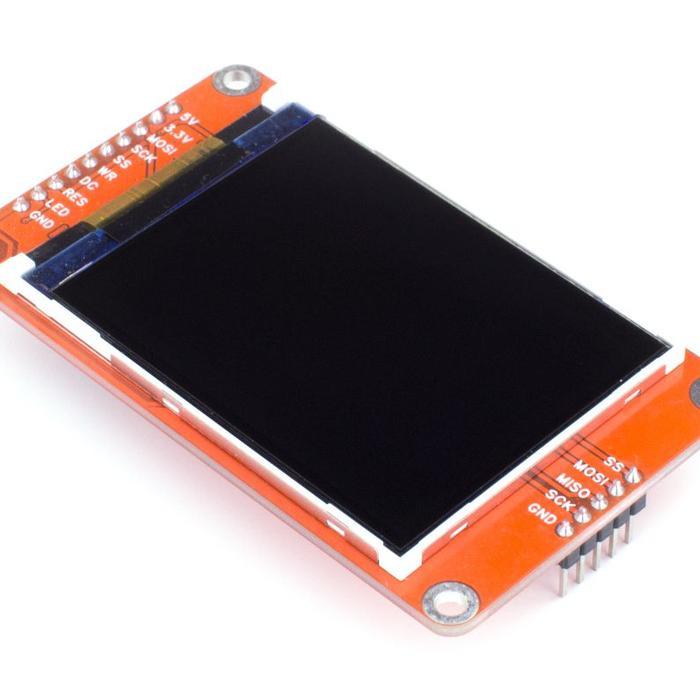

Дисплей Geegrow 2.4" 240*320

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Все характеристики
Описание

Цветной TFT-дисплей 2.4", разрешением 240х320 точек и глубиной цвета 65 тысяч цветов на пиксель. Лучшее решение для вывода текста и графики в ваших проектах. TFT-дисплей построен на базе чипа ILI9341, который позволяет выводить цветную графическую информацию на матрицу дисплея.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание



    Подробности

    Цветной TFT-дисплей 2.4", разрешением 240х320 точек и глубиной цвета 65 тысяч цветов на пиксель. Лучшее решение для вывода текста и графики в ваших проектах. TFT-дисплей построен на базе чипа ILI9341, который позволяет выводить цветную графическую информацию на матрицу дисплея. Помимо матрицы, на обратной стороне модуля расположен слот под карту памяти microSD, на которой можно хранить графические данные. Управление осуществляется по интерфейсу SPI.

    Технические характеристики

    Контроллер: ILI9341
    Диагональ: 2,4
    Разрешение: 240х320
    Соотношение сторон экрана: 3
    Напряжение питания: 3.3В—5 В
    Напряжение LED подсветки: 3.3 В
    Интерфейс: SPI
    Размер экрана: 60×42 мм
    Размер модуля: 78×46 мм

    Конструкция

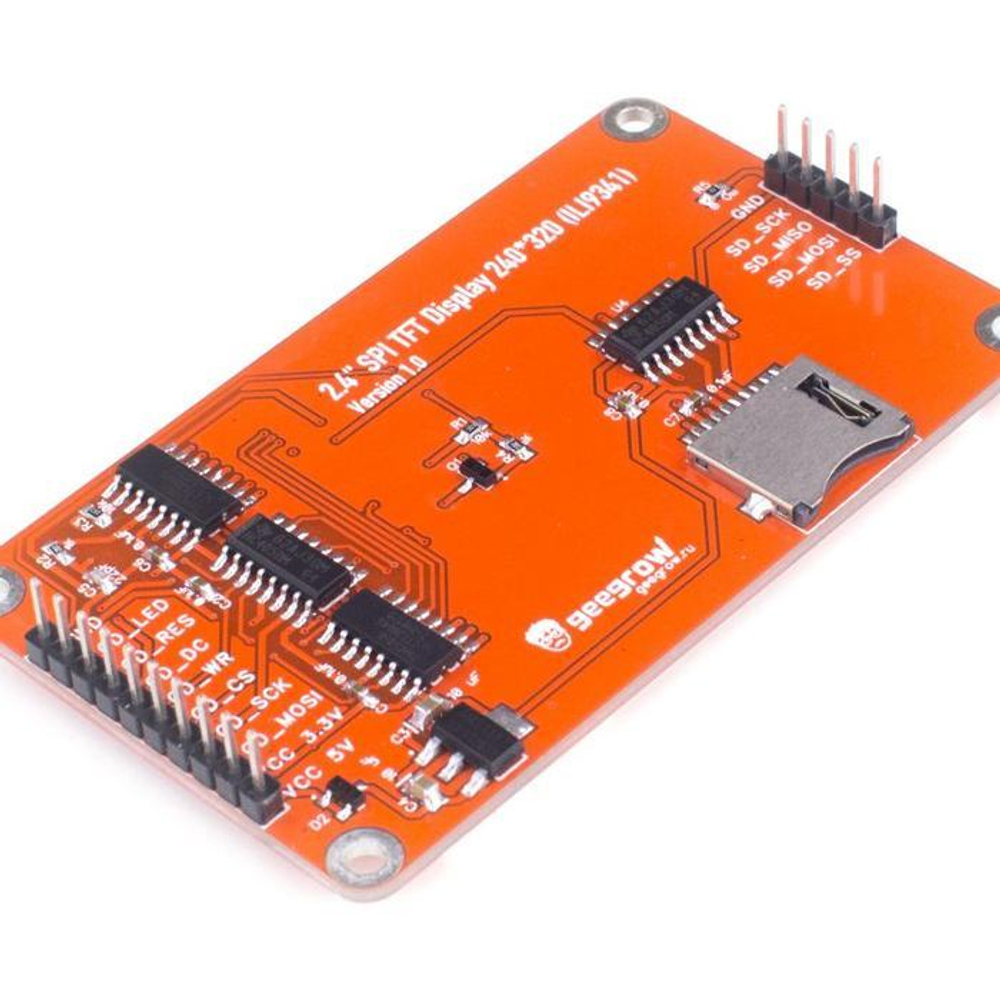

    Модуль представляет собой печатную плату размером 78х46 мм, имеющую четыре крепежных отверстия с межосевым расстоянием 72х40 мм. Наличие отверстий позволяет надежно крепить модуль с помощью установочных стоек и винтов М3 к любым подходящим элементам конструкции собираемого электронного устройства.

    Плата оснащена разъемом PLS-10 для питания и управления по шине SPI, а также разъемом PLS-5 для запроса графических файлов, находящихся на карте памяти microSD.

    Назначение выводов

    На плате модуля, напротив выводов разъемов, нанесена маркировка с их обозначением:

    5V — питание +5 V
    3.3V — питание +3.3 V
    LCD_MOSI — вывод интерфейса SPI дисплея
    LCD_SCK — вывод интерфейса SPI дисплея
    LCD_СS — выбор устройства
    LCD_DC — команда/данные
    LCD_RES — сброс информации на дисплее
    LCD_LED — подсветка дисплея
    GND — земля (общий)
    SD_SCK — вывод интерфейса SPI карты памяти
    SD_MISO — вывод интерфейса SPI карты памяти
    SD_MOSI — вывод интерфейса SPI карты памяти
    SD_SS — вывод интерфейса SPI карты памяти

    Дополнительная информация

    Артикул (SKU) GG-005186
