Описание
4,2-дюймовый экран на электронных чернилах E-Ink станет подходящей основой для часов с календарем и графическим прогнозом погоды или для электронного ценника. Дисплей E-Ink расходует куда меньше энергии, чем ЖК-панель с подсветкой, и хранит изображение после отключения питания.
Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление или когда обычному LCD-экрану не хватает читаемости и углов обзора.
Особенности E-Ink
- Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится только на обновление экрана
- Последнее изображение хранится даже при снятом питании
- Свободные углы обзора и хорошая читаемость под прямым светом
- Ограниченная палитра: четыре оттенка серого
- Долгое обновление, поэтому экран не подходит для видео
Начинка

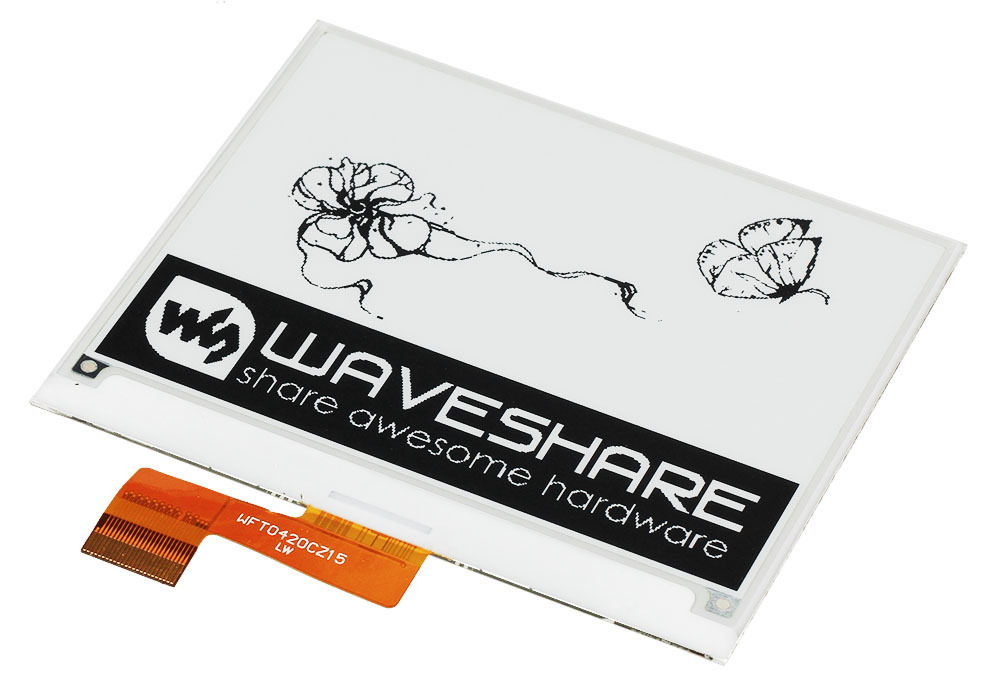

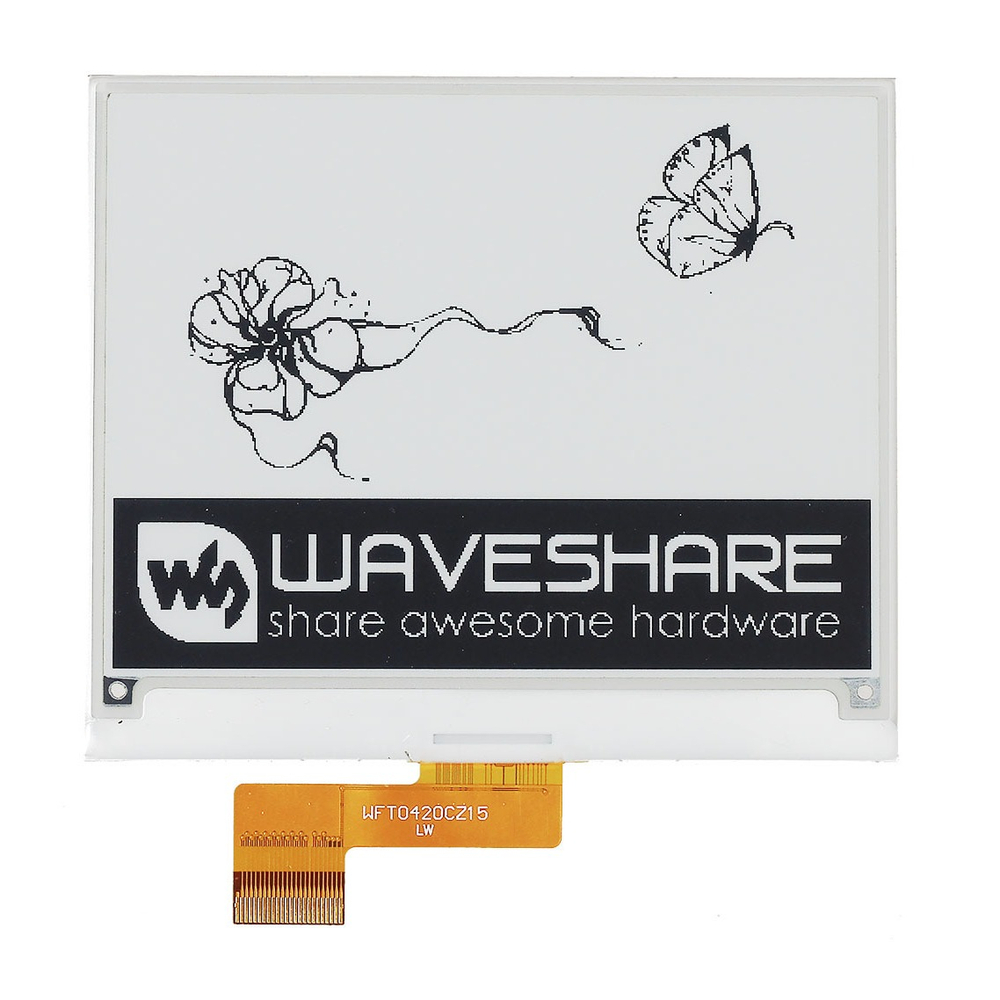

Экран диагональю 4,2 дюйма и разрешением 400 × 300 пикселей выводит монохромное изображение с четырьмя оттенками серого: черный, темно-серый, светло-серый и белый. При обновлении изображения экран несколько раз мерцает, это нормальное поведение дисплеев E-Ink.
Экран поставляется в виде голой панели без аппаратного драйвера: в таком виде его можно встроить или наклеить на корпус устройства.
Подключение и программирование

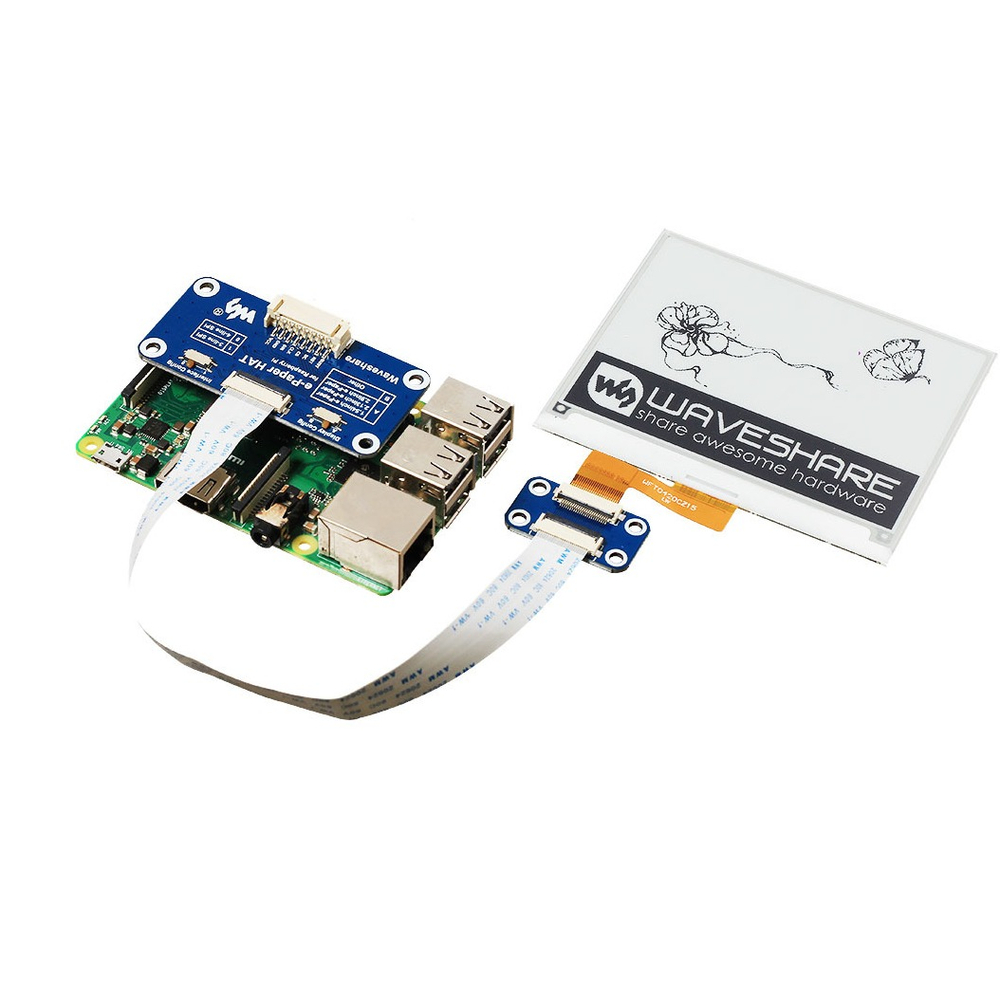

Экран общается с управляющей платой по интерфейсу SPI. Для быстрого старта подойдет контроллер E-Ink на ESP32 или ESP8266: это самодостаточные платформы для разработки в среде Arduino IDE. Для подключения экрана к Arduino используйте драйвер e-Paper Shield, а для Raspberry Pi — плату e-Paper Driver HAT.
Готовые библиотеки Waveshare e-Paper позволяют выводить на экран строки символов ASCII, простые геометрические фигуры и монохромные изображения по точкам.
Комплектация
- Экран E-Ink, 1 шт
