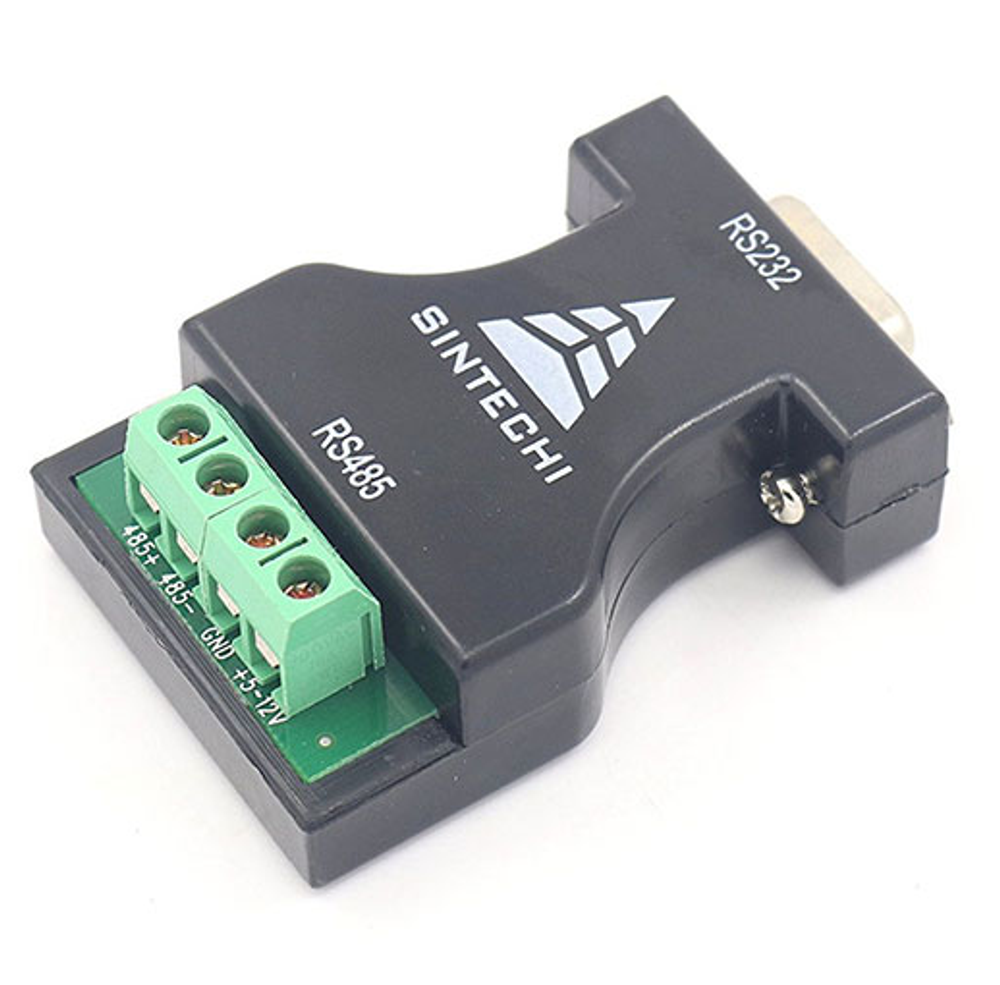

Конвертер RS-232 to RS-485

Name: Конвертер RS-232 to RS-485
SKU: GG-002766
Price: 480.0 RUR
Availability: InStock

Описание

Двунаправленный конвертер интерфейсов RS-232 и RS-485. Конвертация сигнала RS232 в RS485 позволяет увеличить дальность линии до 1.2 км. Конвертет не требует внешнего источника питания.

Показать полностью Свернуть

В корзине шт Перейти

Нет в наличии

Выбрать

Описание

Подключение RS232C

DB9 pin no.	RS232C singnal
1	DCD
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	RI

Подключение RS485

Pin no.	DB9 male	Terminal board
1	D-/B	D+/A
2	D+/A	D-/B
3	-	GND
4	-	+5V ~ +12V
5	GND	-
6	+5V ~ +12V	-
7	-	-
8	-	-
9	-	-

Совместимость интерфейсов:	EIA / TIA RS-232C, RS-485
Режим:	асинхронный half-duplex
Скорость передачи данных :	300-115200BPS
Дистанция:	5м (RS-232), 1200м (RS-485 end)
Спецификация RS-232:	TXD, RXD, RTS, CTS, DTR, the DSR, DCD, GND
Спецификация RS-485:	Date, Date-, GND
