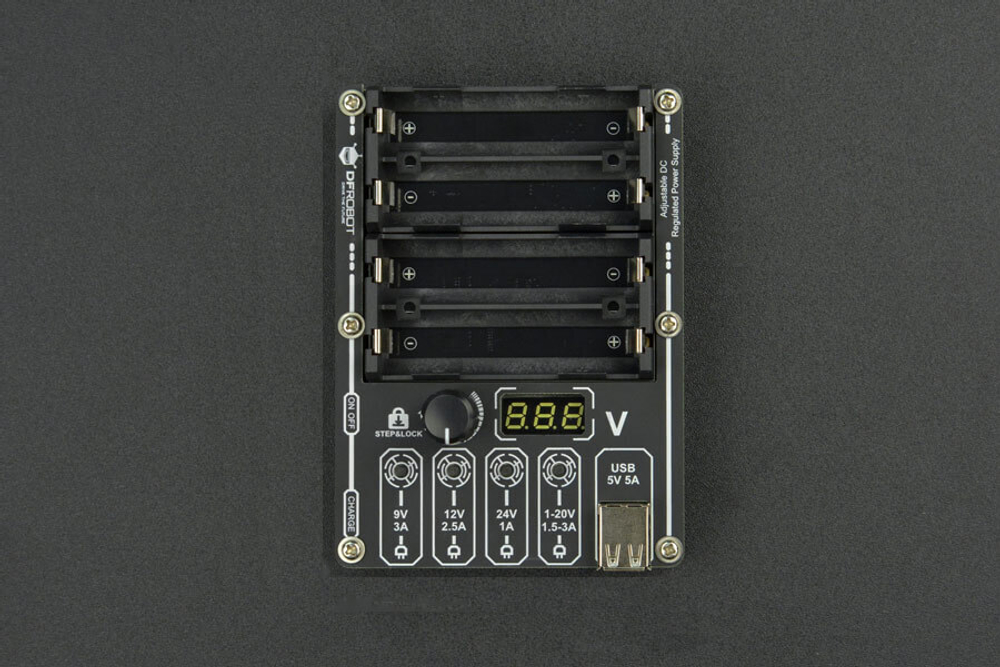

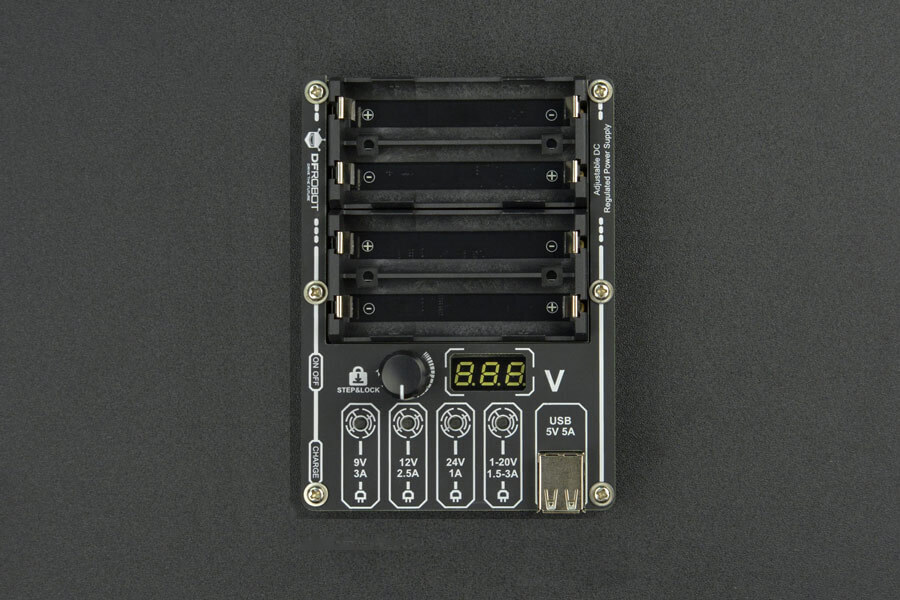

Маленький и портативный, этот регулируемый источник питания постоянного тока с 6-ходовым выходом может стать очень практичным источником питания для ваших проектов.
Со встроенной схемой зарядки, модуль питания позволяет последовательно подключать четыре батареи 18650 и имеет 6 независимых выходов: 2-way 5V/5A, 1-way 9V/3A, 1-way 12V/2.5A, 1-way 24V/1A и 1-way 1~20V(2.5A) регулируемый выход. Каждый выход использует независимую микросхему питания, что делает продукт способным стабильно питать несколько устройств одновременно.
Более того, встроенная защита от короткого замыкания для каждого выхода может эффективно предотвратить повреждения, вызванные мгновенным или длительным коротким замыканием.
Способ использования

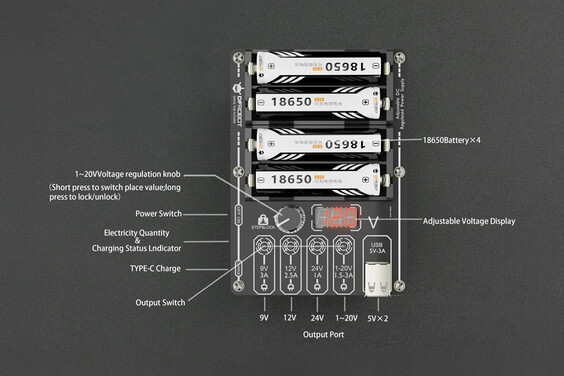

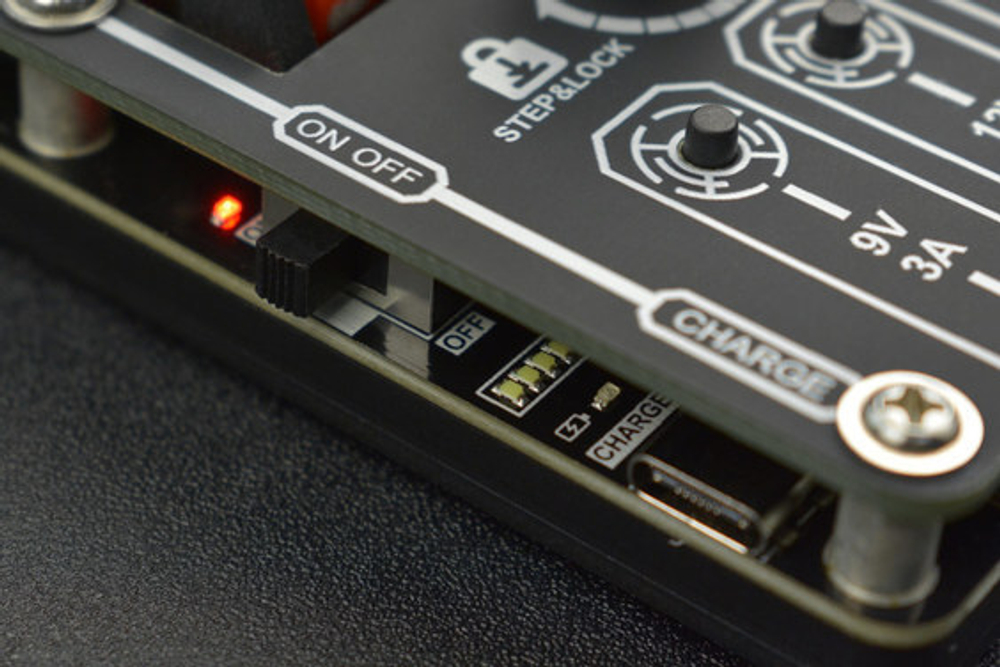

Зарядка: Интерфейс зарядки TYPE-C расположен на левой стороне. Вы можете заряжать его с помощью зарядного устройства для мобильных телефонов 5V2A. Для полной зарядки требуется 4 часа. Индикатор зарядки рядом с интерфейсом горит красным цветом во время зарядки и выключается после полной зарядки. Также на интерфейсе есть индикатор для отображения количества оставшегося электричества в аккумуляторе.

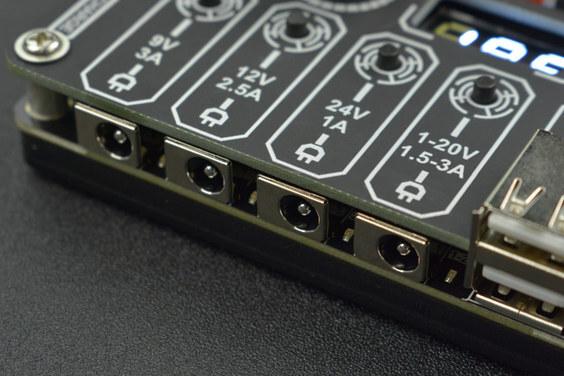

6-сторонний выход: 2xUSB 5В, 9В, 12В, 24В и регулируемый выход 1~20В. 6 выходов могут использоваться одновременно. Все выходы имеют интерфейс DC2.1, кроме USB.

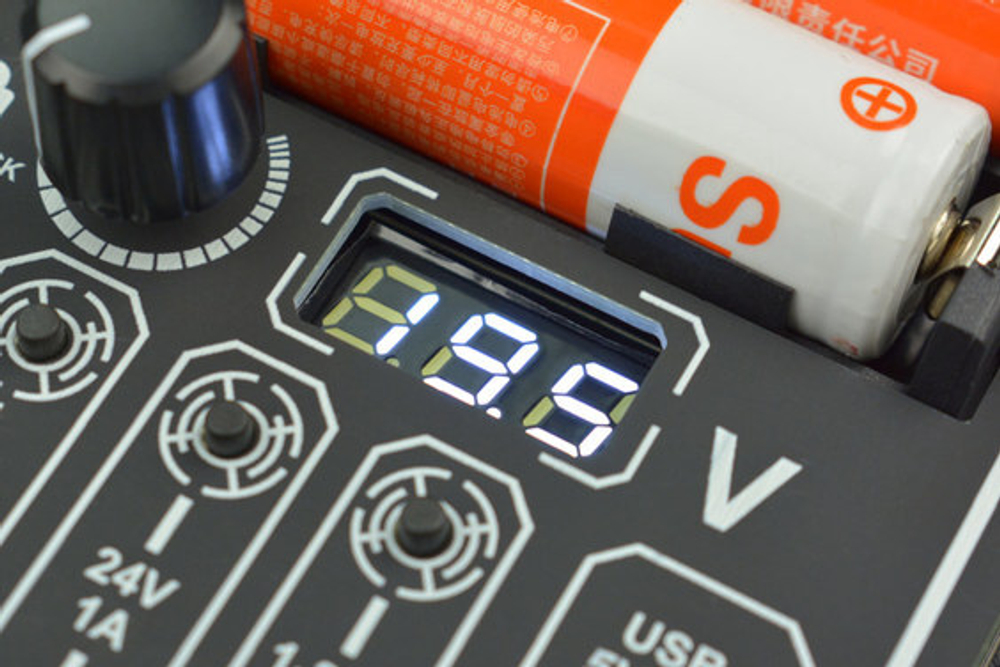

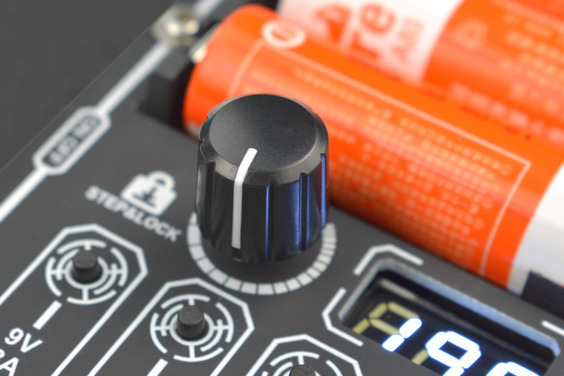

Поворотный энкодер используется для регулировки напряжения от 1 до 20 В с точностью 0,1 В. Светодиодная цифровая трубка рядом с энкодером отображает текущее напряжение. Короткое нажатие на переключатель энкодера регулирует напряжение на 0,1 В или 1 В, а длительное нажатие фиксирует текущее напряжение. Для разблокировки снова нажмите длинную кнопку.
Для включения или отключения выхода питания имеются кнопки, установленные на 9 В, 12 В, 24 В и 1-20 В соответственно. Нажмите один раз для включения и нажмите еще раз для выключения. Светодиод соответствующего выхода будет включен при включении. Выходы USB не имеют кнопок переключения.
Особенности
- Маленький и портативный
- Со встроенной схемой зарядки
- С защитой от короткого замыкания
Применение
- Отладка на открытом воздухе
- Выставочные испытания
- Робототехническое соревнование

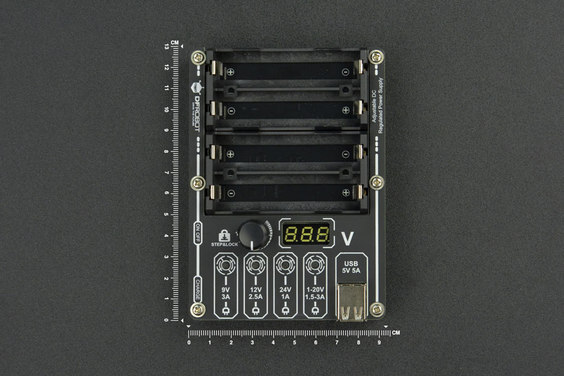

Технические характеристики
Характеристики батареи: 3.7V 18650 перезаряжаемый литий-ионный аккумулятор, соединенный последовательно (поддерживает 18650 аккумулятор 65 мм и 67 мм, не поддерживает 69 мм аккумулятор с защитной платой).
Порт зарядки: USB-TYPE-C
Ток зарядки: 2A
Время зарядки: около 4 часов (лабораторные данные, используя батарею 2300mAh в качестве тестового образца)
Точность напряжения: 3%
Дисплей количества электроэнергии: 4 СВЕТОДИОДА
Выход: 5-way фиксированное напряжение и 1-way 1 ~ 20V регулируемый выход
Спецификация подключения:
1.DC2.1 - DC2.1 Соединительный провод: 50 см в длину
2.DC2.1 к зажиму "крокодил": 50 см в длину
3.DC2.1 к штекеру: 50 см в длину
4.DC2.1 к порту питания LattePanda: 50 см в длину
5.Номинальный ток переноски провода: 13A (16AWG)
Порт USB 1：
1.Интерфейс USB-A
2.Номинальное напряжение: 5.2V
3.Номинальный ток: 3A
4.Пиковый ток: 5A
Порт USB 2：
1.Интерфейс USB-A
2.Номинальное напряжение: 5,2 В
3.Номинальный ток: 3A
4.Пиковый ток: 5A
Порт 9V:
1.Интерфейс DC2.1
2.Номинальное напряжение: 9,2 В
3.Номинальный ток: 2.5A
4.Пиковый ток: 3A
5.независимый выходной переключатель
Порт 12 В：
1. Интерфейс DC2.1
2.Номинальное напряжение: 12 В
3.Номинальный ток: 2A
4.Пиковый ток: 2.5A
5.Независимый выходной переключатель
Порт 24 В：
1. Интерфейс DC2.1
2. Номинальное напряжение: 24 В
3.Номинальный ток: 600 мА
4.Пиковый ток: 1A
5.Независимый выходной переключатель
Регулируемый порт：
1. Интерфейс DC2.1
2.Номинальное напряжение: 1V~20V
3.Разрешение регулировки напряжения: 0.1V
4.Номинальный ток: 1A (20V) ~2.5A(1V)
5.Пиковый ток: 1.5A (20V) ~3A (1V)
6.Регулировка энкодера, длительное нажатие для блокировки или разблокировки
7.независимый выходной переключатель

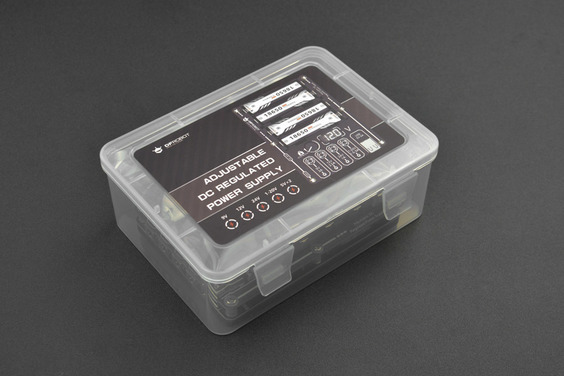

Комплектация
- Регулируемый источник питания постоянного тока x1
- Соединительный провод DC2.1 - DC2.1 50 см x1
- DC2.1 - зажим "крокодил" 50 см x1
- DC2.1 к штекеру 50см x1
- DC2.1 к порту источника питания LattePanda 50см x1
- Руководство пользователя x1
