Описание

X862 V2.0 — плата расширения для Raspberry Pi 4 Model B, полное решение для хранения данных на SSD M.2 NGFF SATA. Это обновленная версия X862 V1.0, в которой решена проблема электромагнитных помех между Raspberry Pi 4 и устройствами USB 3.0. Работает со всеми операционными системами Raspberry Pi.

Особенности

• Поддержка SSD M.2 NGFF SATA с ключом B длиной 2280 объемом до 2 ТБ
• Поддержка UASP для Raspberry Pi 4
• Встроенный мостовой контроллер USB 3.1 Gen1 — SATA 6 Гбит/с
• Встроенный высокоэффективный понижающий преобразователь 3,3 В, до 4 А для питания SSD
• Подключение USB 3.1 Gen1 (5 Гбит/с) работает по принципу plug-and-play
• Загрузка ОС с SSD для более быстрого запуска приложений, работы веб-сервера и копирования файлов
• Синий светодиод показывает состояние диска
• Подключение к Raspberry Pi фирменной перемычкой USB 3.1, кабели не нужны
• Совместима с X735 (управление питанием и охлаждение), X710 (широкий диапазон входного напряжения 6–36 В и управление питанием), X765 (питание по Ethernet, PoE 5 В, 5 А), X728 (ИБП на аккумуляторах 18650, 5,1 В, 8 А, управление питанием)

Ограничения

• Raspberry Pi 4 и SSD M.2 Key-B в комплект не входят
• Совместима только с SSD M.2 NGFF SATA с ключом B длиной 2280, с накопителями NVMe M.2 не совместима
• Новый накопитель перед использованием нужно отформатировать
• Старые SSD с менее производительной флеш-памятью могут работать медленнее новых
• С металлическим корпусом X857-C3 не работает диапазон Wi-Fi 2,4 ГГц, используйте 5 ГГц
• Корпус X857-C1 не поддерживает X862 V2.0

Подключение

Плата питается 5 В постоянного тока (±5%) через порт USB Raspberry Pi 4. На плате есть гнездо USB 3.0 Type-A и 67-контактный разъем M.2 с ключом B (шаг 0,5 мм, высота 3,2 мм).

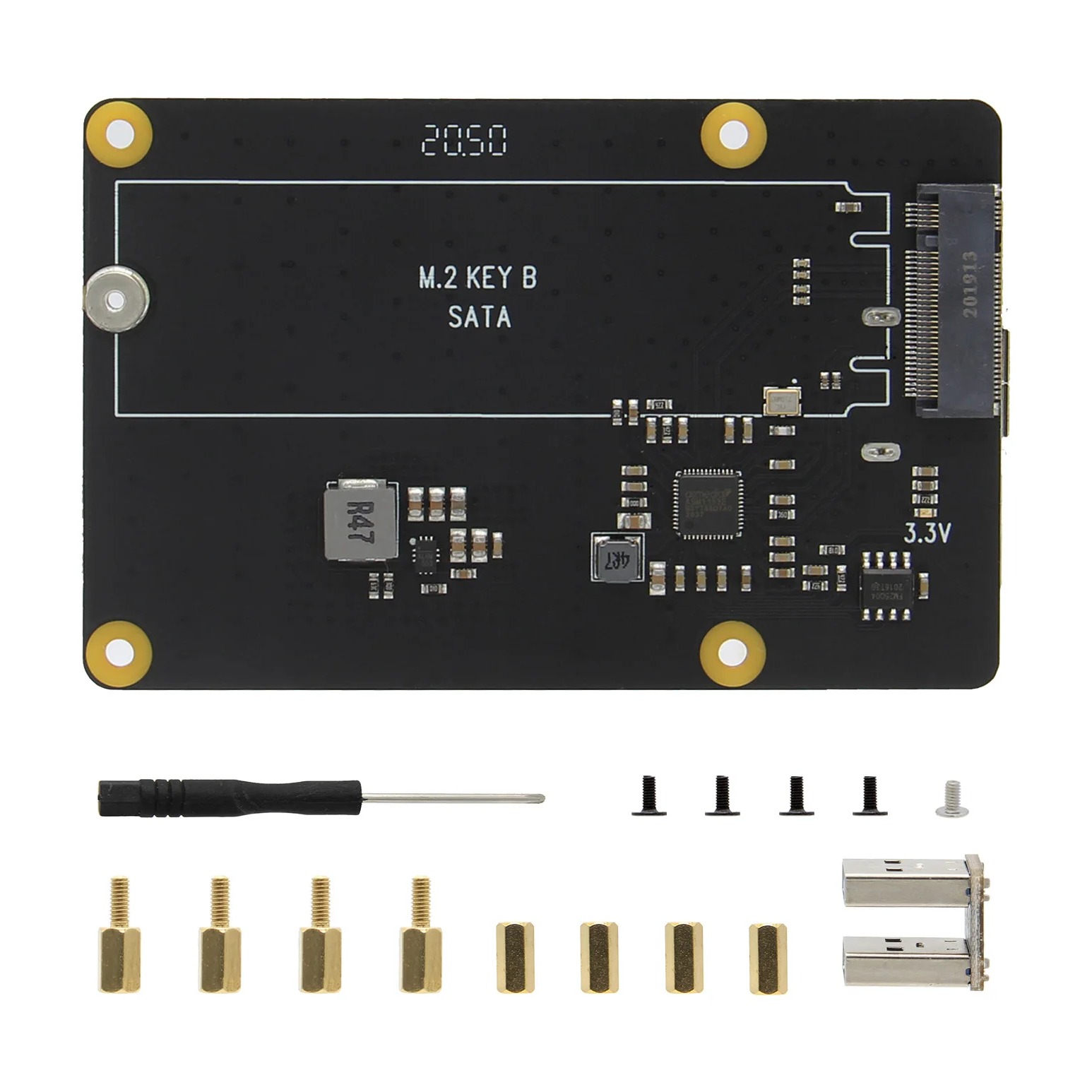

Комплектация

• Плата X862 M.2 NGFF SATA SSD, 1 шт
• Перемычка USB 3.1, 1 шт
• Винт M2,5 × 6 мм, 4 шт
• Стойка M/F M2,5 × 7 + 6 мм, 4 шт
• Стойка F/F M2,5 × 9,5 мм, 4 шт
• Отвертка, 1 шт
• Винт M2 × 4 мм, 1 шт
