Описание

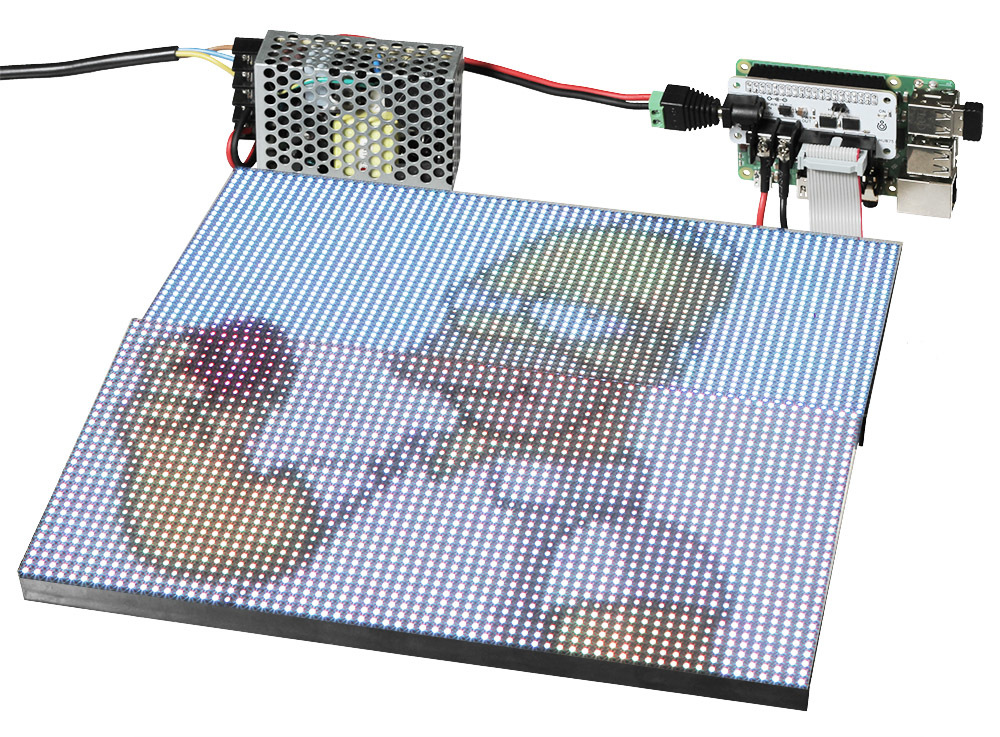

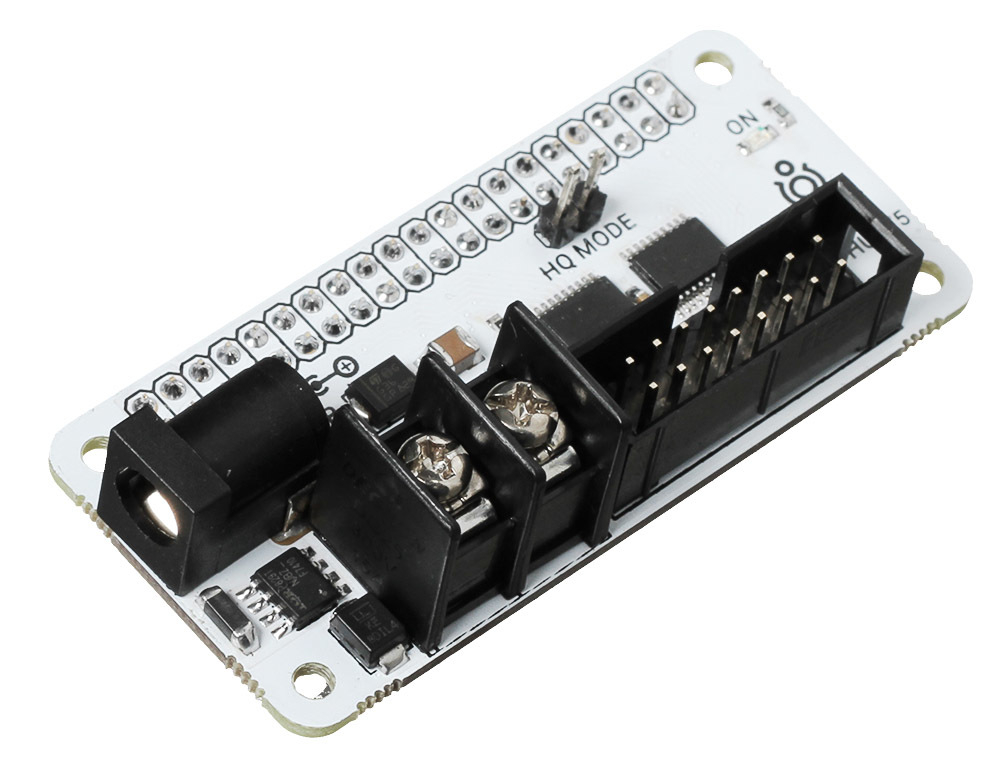

Интерактивный билборд, электронное табло или видеостену легко собрать из светодиодных RGB-матриц, но подключить их к Raspberry Pi напрямую непросто. Компактный драйвер соединяет одноплатник и матрицы за пару секунд.

Особенности

• Логические буферы усиливают слабый управляющий сигнал с пинов одноплатника до уровня, нужного матрице
• Драйвер берет на себя сложную схему управления и подключения светодиодных матриц
• Защита от переплюсовки: при ошибке с полярностью питания электроника останется невредимой

Питание

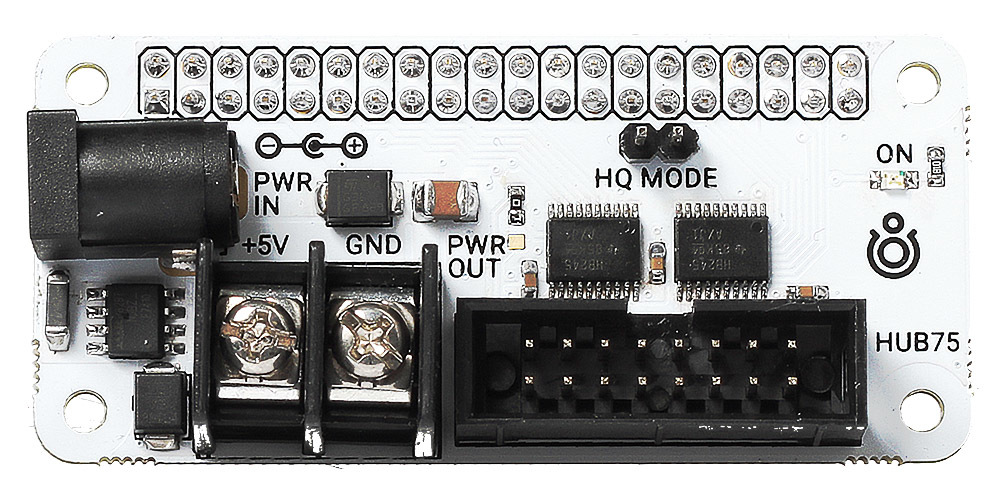

Питание подается через DC-гнездо 2,1 мм. Входное напряжение проходит через схему защиты и поступает на Raspberry Pi и клеммник питания матриц.

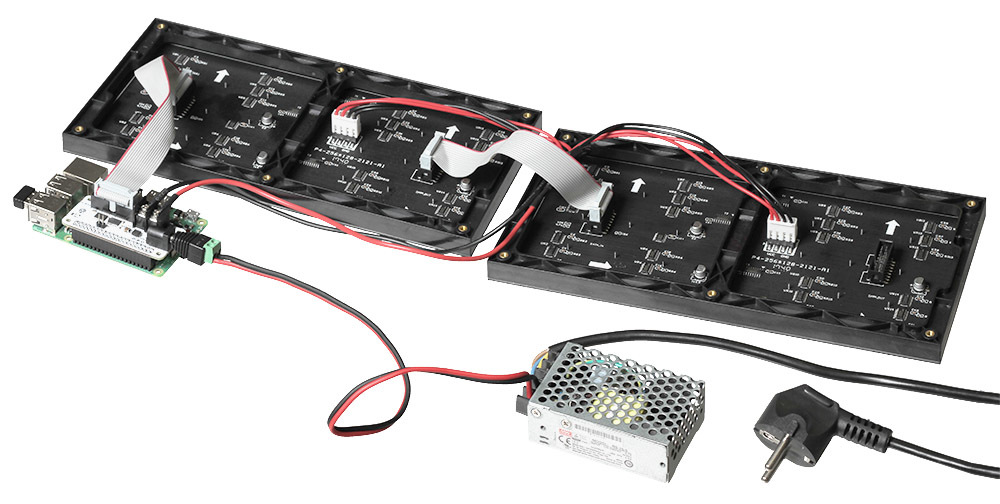

Каждая светодиодная матрица работает строго от 5 В и потребляет до 4 А. Для одной матрицы рекомендуется внешний блок питания 5 В, 5 А и провод с DC-штекером 2,1 мм. Для дополнительных панелей запас по току нужно кратно увеличивать.

Комплектация

• Драйвер RGB-матрицы, 1 шт
