Комплект ELBEAR ACE-UNO DEV KIT 32Мб (MIK32 Амур) + программатор ELJTAG

(0)
(0)
(0)
Характеристики
ОЗУ:
16 КБ
ОПЗУ:
256 бит
ПЗУ (EEPROM):
8 КБ
Подключаемая внешняя память программ (QSPI Flash):
до 32 МБ
Кэш память внешней шины памяти программ:
1 кБ
Ядро:
Ядро RISC-V
Все характеристики
Описание

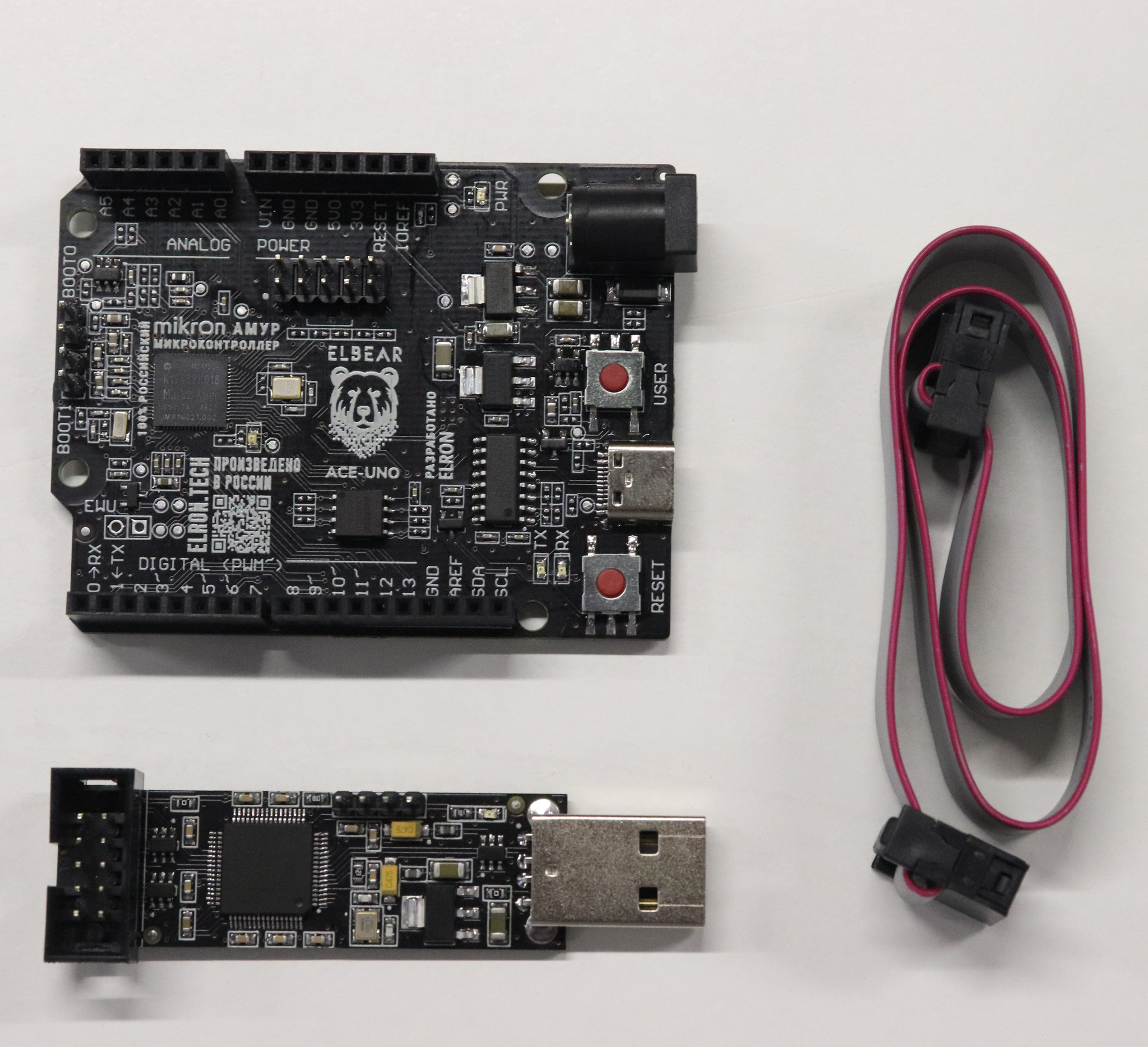

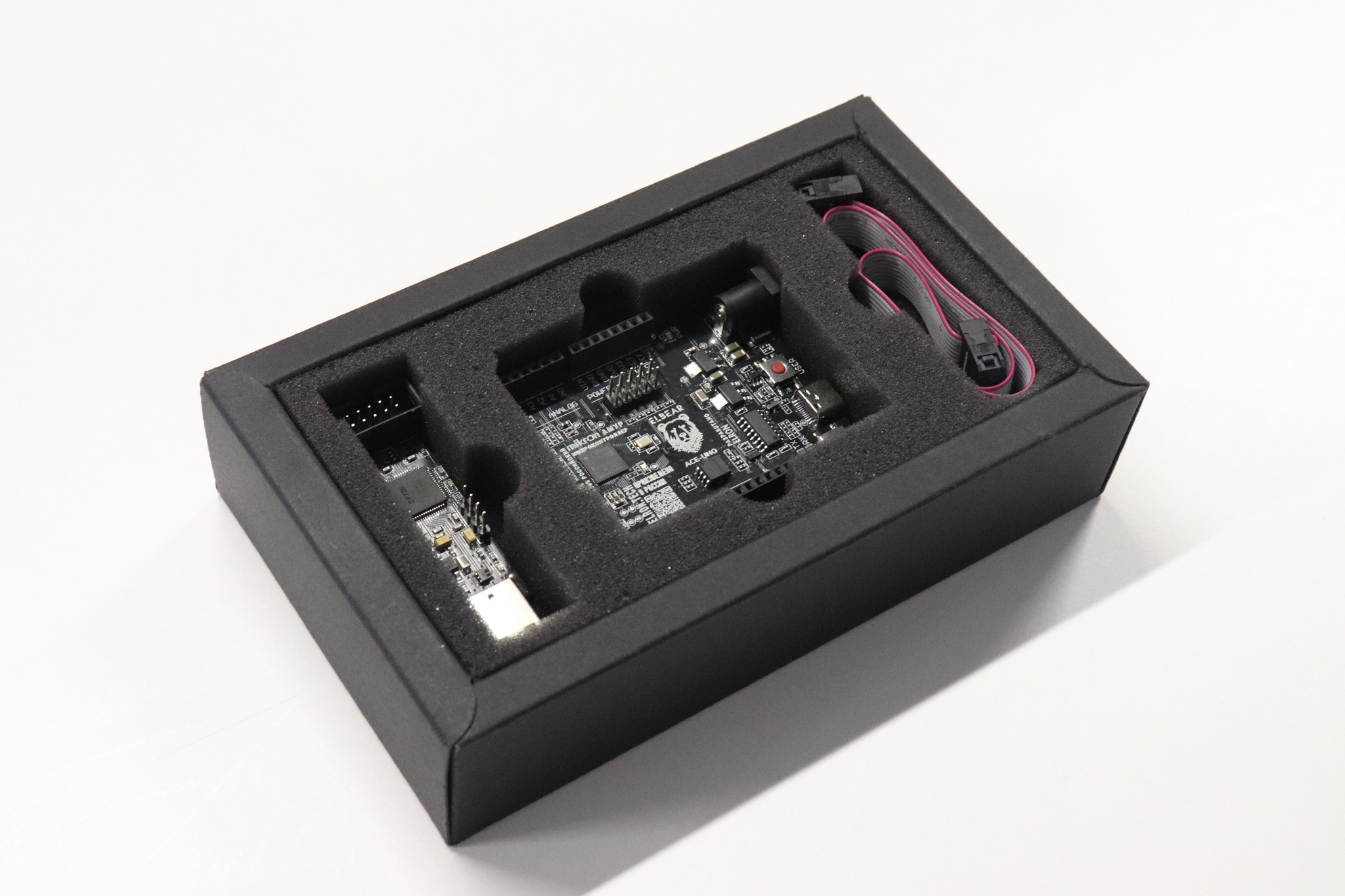

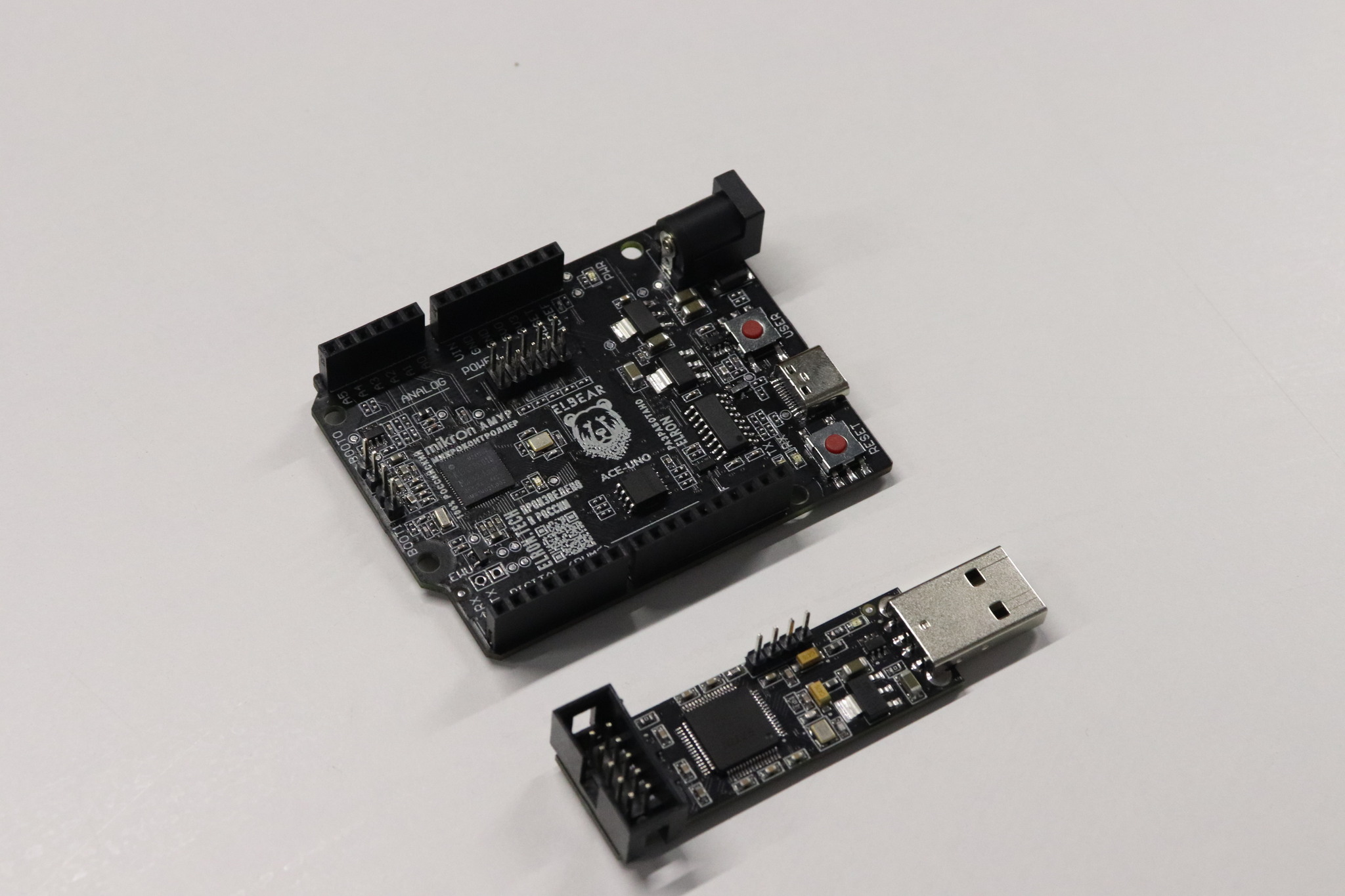

Комплект ELBEAR ACE-UNO DEV KIT Flash 32 Мб (в т.ч. ELJTAG) состоит из Arduino-совместимой платы на отечественном микроконтроллере MIK32 АМУР (Микрон) и программатора ELJTAG для RISC-V микроконтроллеров.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    ELBEAR: самая российская Arduino-совместимая плата на отечественном микроконтроллере MIK32 АМУР (Микрон)

    Изделие может использоваться как отладочная плата MIK32 АМУР (к1948вк018)

    Характеристики микроконтроллера MIK32 АМУР:

    Ядро

    • Ядро RISC-V

    Интерфейсы

    • SPI, I2C, UART, датчик температуры
    • АЦП 12 бит, 8 каналов, частота дискретизации до 1 МГц
    • ЦАП 12 бит, 2 канала, частота дискретизации до 1 МГц
    • Часы реального времени с поддержкой полного календаря.
    • Поддерживаемые частоты опорного тактового сигнала 1-32 МГц.
    • watchdog

    Память

    • ОПЗУ (Однократно программируемая ПЗУ) – 256 бит
    • ОЗУ - 16 КБ
    • ПЗУ (EEPROM) – 8 КБ
    • Подключаемая внешняя память программ (QSPI Flash) – до 32 МБ*
    • Кэш память внешней шины памяти программ – 1 кБ

    *подключение бОльших объемов памяти тестируется

    Таймеры

    • Таймеры 16- и 32-разрядов с поддержкой ШИМ, захвата/сравнения сигналов

    Особенности

    • Аппаратная поддержка крипто-алгоритмов ГОСТ 34.12–2018 и AES128
    • Рабочие температуры -40…+85ºC
    • Корпус QFN64

    Преимущества:

    • Полный цикл производства в России, единственный на рынке отечественный микроконтроллер 1-го уровня (разработка и производство АО "Микрон", г. Зеленоград)
    • Стабильность поставок, независимость от ограничений на импорт высокотехнологичной продукции
    • Аппаратная безопасность, встроенная ГОСТ-криптозащита
    • Отладочная микроконтроллерная платформа на основе RISC-V
    • Отсутствие зарубежных проприетарных IP

    Дополнительные параметры плат

    ELBEAR плата ардуино на АМУРе

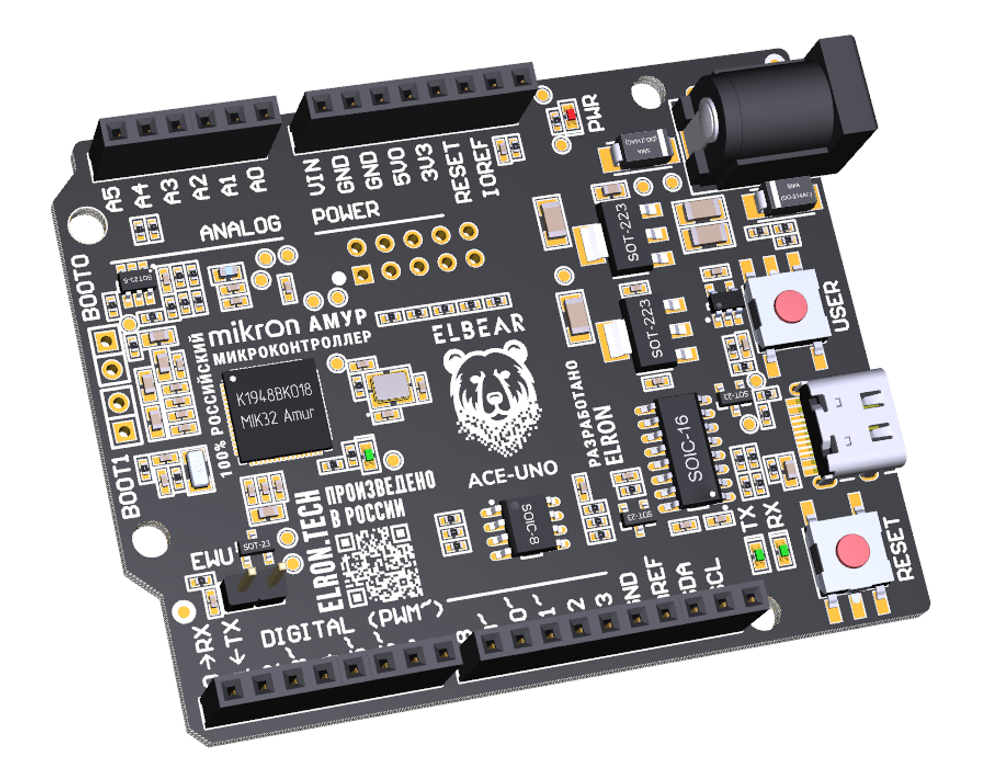

    • Arduino-совместимая плата ELBEAR ACE-UNO, на базе микроконтроллера MIK32 АМУР (RISC-V)
    • совместимость с Arduino IDE
    • совместимость с Arduino Shield
    • изделие может использоваться как отладочная плата MIK32 АМУР
      • программирование в среде PlatformIO
      • программирование в среде Eclipse IDE
    • разработка и производство: г. Новосибирск
    • размеры платы: 53,4 х 68,6 мм
    • вес: 30 г

    Обозначение элементов на плате ELBEAR ACE-UNO

    Обозначение элементов на плате ELBEAR ACE-UNO

    Функциональное назначение выводов на плате ELBEAR ACE-UNO

    Функциональное назначение выводов на плате ELBEAR ACE-UNO

    Контрольные точки на плате ELBEAR ACE-UNO

    Контрольные точки на плате ELBEAR ACE-UNO

    Назначение выводов разъема JTAG на плате ELBEAR ACE-UNO

    Назначение выводов разъема JTAG на плате ELBEAR ACE-UNO

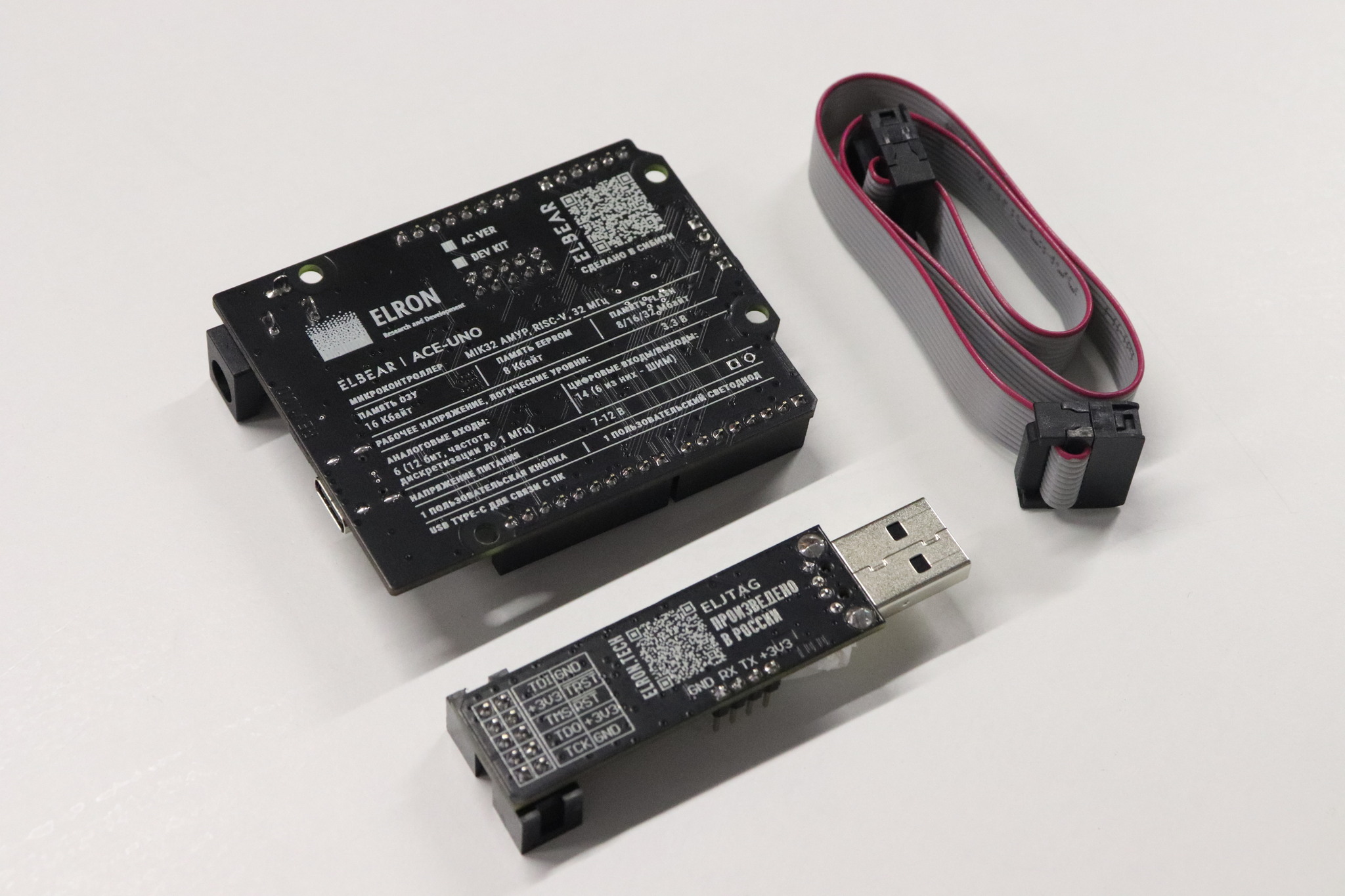

    ELJTAG 01 by Elron

    ELJTAG - программатор для RISC-V микроконтроллеров, разработанный и производимый компанией Элрон в г. Новосибирск.

    Программатор ELJTAG подключается к USB, работает с RISC-V микроконтроллерами (MIK32 АМУР и т.д.), логический уровень работы которых равен 3,3 В.

    В комплекте поставки - плоский шлейф, подключаемый к разъему на плате.

    ELJTAG используется для программирования Arduino-совместимой платы ELBEAR ACE-UNO DEV KIT с MIK32 АМУР на борту, при использовании данной платы в качестве отладочной.

    Решение

    Предлагаемое решение построено на базе микросхемы FT2232H.

    Программатор также может применяться для микроконтроллеров и решений: TMicroelectronics STM32, NXP LPC, Atmel SAM, Silicon Labs EFM32, Nordic Semiconductor nRF, Raspberry Pi Pico (RP2040), Microchip PIC32, Xilinx Zynq, BeagleBone.

    Характеристики
    ОЗУ
    16 КБ
    ОПЗУ
    256 бит
    ПЗУ (EEPROM)
    8 КБ
    Подключаемая внешняя память программ (QSPI Flash)
    до 32 МБ
    Кэш память внешней шины памяти программ
    1 кБ
    Ядро
    Ядро RISC-V
