Что такое Лаборатория
РОББО Лаборатория — это приглашение в «интернет вещей» для школьников. Цифровая лаборатория, устройство, позволяющее собирать данные об окружающей среде с различных датчиков и обрабатывать полученную информацию в программе на компьютере.

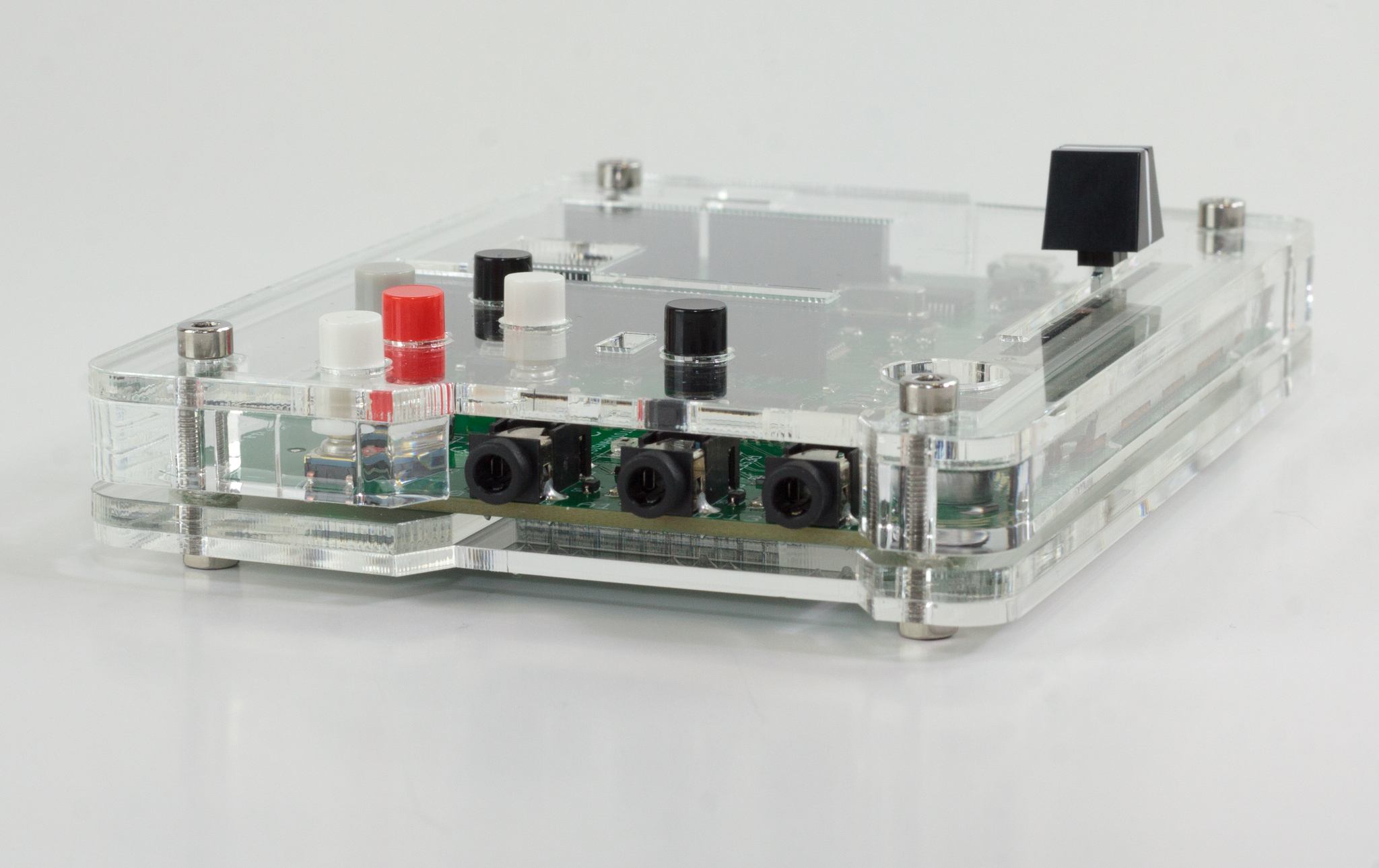

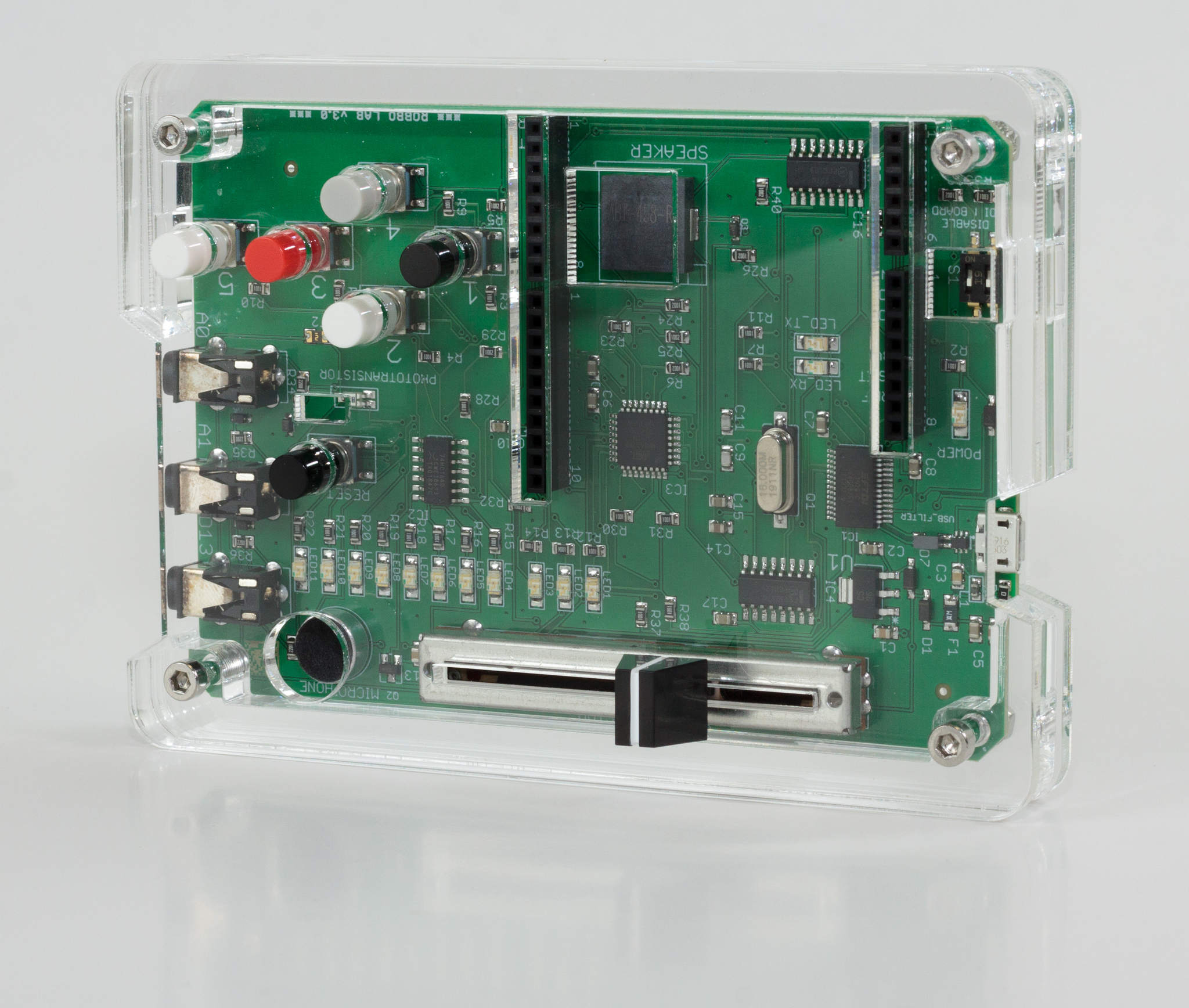

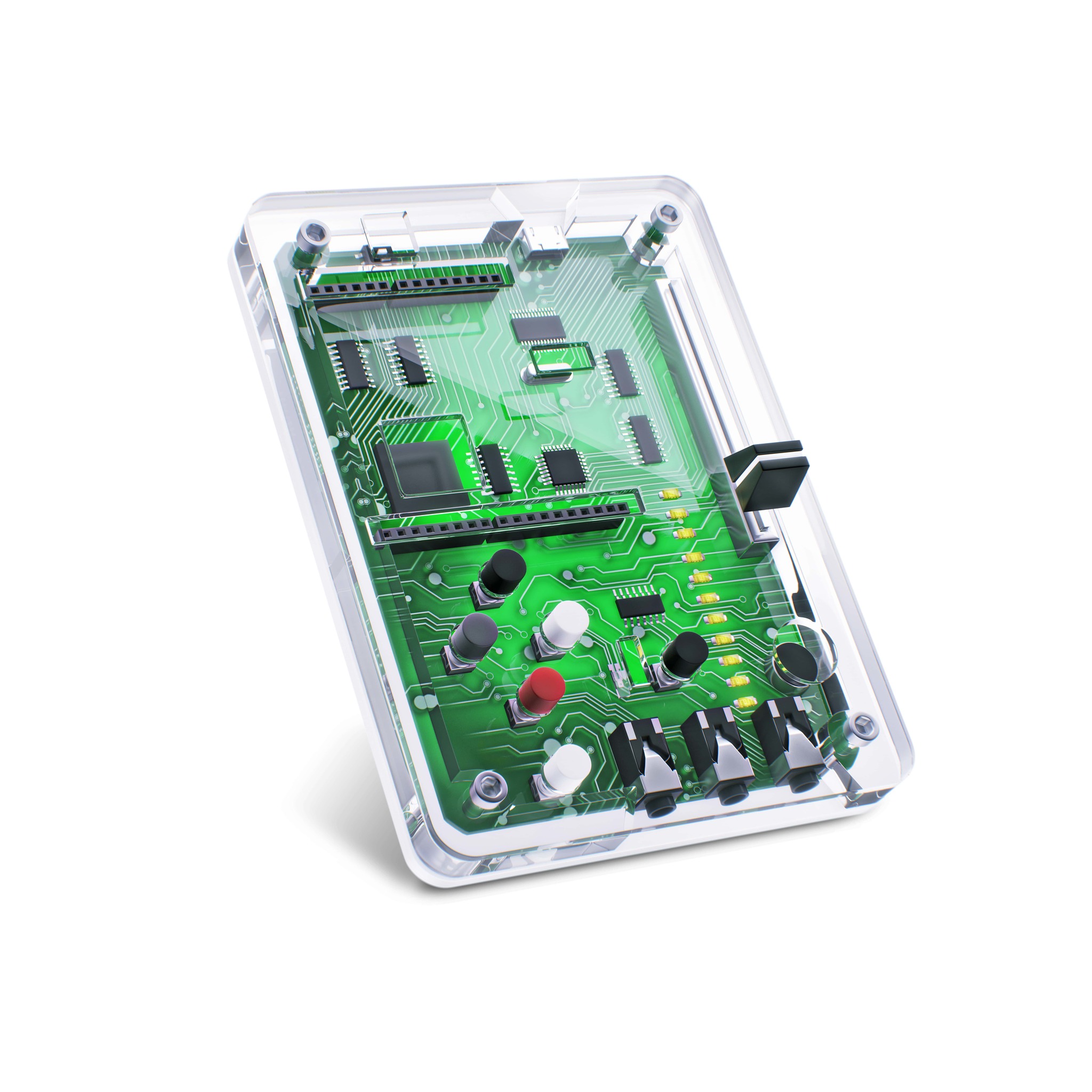

РОББО Лаборатория состоит из платы с датчиками и программируемыми сенсорами, которая упакована в прочный прозрачный картридж, чтобы дети могли видеть содержимое и разобраться в микроэлектронной части. Функциональное назначение: Обучение программированию внешних устройств.
Как работает Лаборатория?
РОББО Лаборатория помогает научить детей получать данные из внешних источников (сенсоров), калибровать их, обрабатывать полученную информацию и использовать ее при написании программ.
Это специальная плата, подключив которую к компьютеру, вы получите доступ к внешним датчикам и устройствам управления (сенсорам в терминологии Scratch).
РОББО Лаборатория дает возможность взаимодействовать с персонажами, управлять ситуацией в проектах или каким-то образом познавать окружающий мир без использования клавиатуры и мыши.

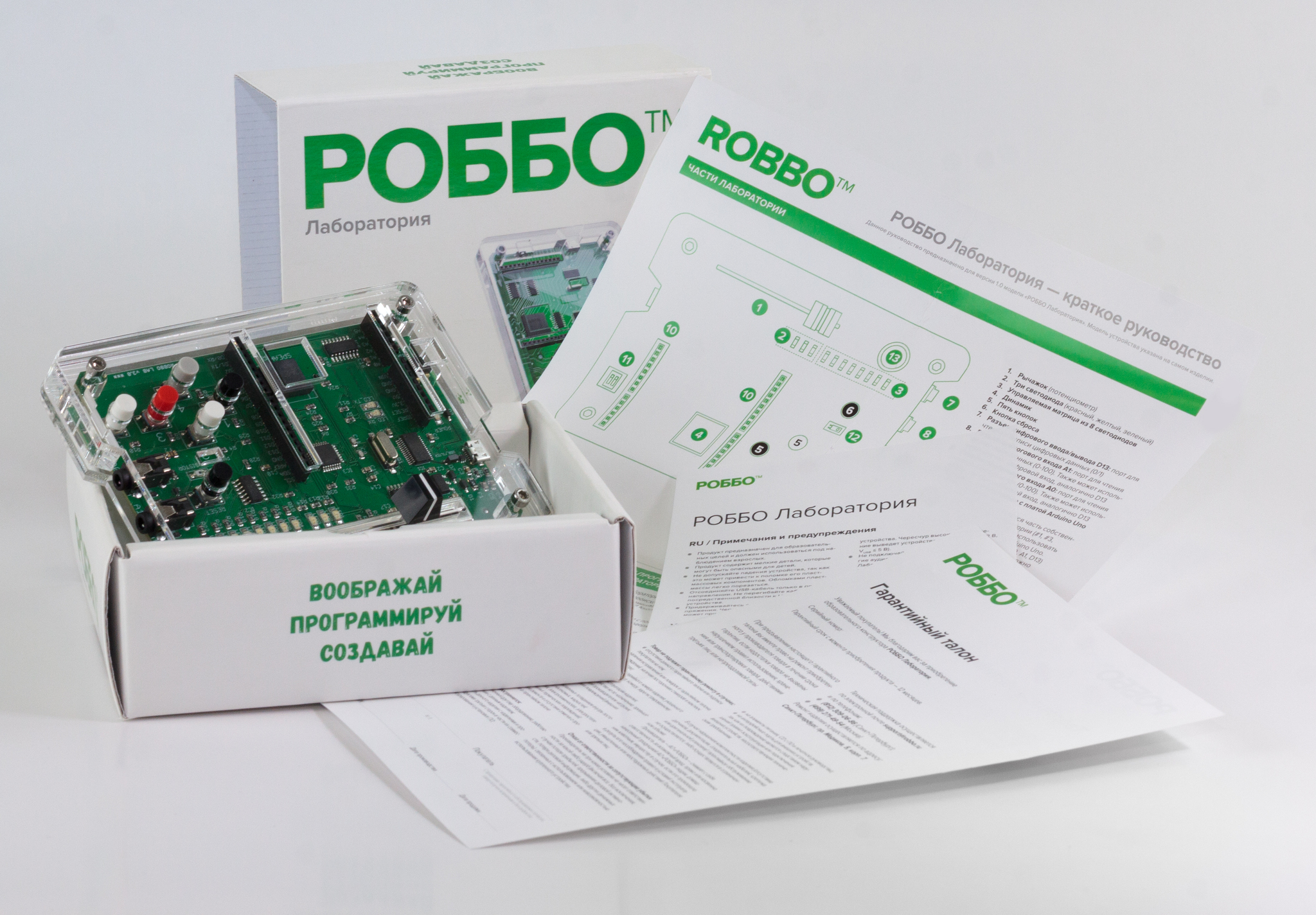

Комплектация
- Основная плата — 1 шт.
- USB-кабель для подключения к компьютеру — 1 шт.
Технические характеристики
| Микроконтроллер | ATMEGA-328P |
| Питание | по USB-кабелю: 5В от внешнего источника: 5—12В |
|
Входы: |
потенциометр, кнопки, 3 входа для данных, крокодилы, светочувствительный датчик, микрофон |
| Выходы: | светодиоды, светодиодная матрица, громкоговоритель, совместимые с шилдами arduino порты |
| Программное обеспечение | RobboScratch2 RobboScratch3 Arduino IDE |
| Габариты устройства без внешних датчиков | 127x91x34 мм |
| Габариты в коробке | 14.2x13.3x5.2 см |
Как программировать Лабораторию?
В качестве базовой среды программирования используется популярная во всём мире среда Scratch (разработанная в MIT — Массачусетский технологический институт). Это удобная и специально предназначенная для обучения детей среда программирования. Программы на Scratch состоят из графических блоков с текстовыми подписями.
Рекомендуемый возраст: от 6-7 лет.
Отличительные особенности
Для дошкольного возраста
Лаборатория доступна даже детям (от 5 лет), ещё не умеющем читать, потому что для программирования можно использовать пиктографический язык РОББО Джуниор и игровые ситуации.
Для младшего школьного возраста
Лабораторию можно осваивать, как только ребёнок научился читать.
Она совместима с Arduino, программируется на языках ROBBO Scratch и Processing.
РОББО Лаборатория помогает обучать детей основам программирования, микроэлектронике и схемотехнике без использования дополнительных сторонних плат и комплектующих.
На базе Лаборатории создаются встроенные роботы из серии технологий «Умный дом», «Умный город» и другие «умные» устройства.
Для среднего школьного возраста
С помощью РОББО Лаборатории легко освоить основы программирования на базе визуальной среды ROBBO Scratch или Arduino IDE, похожей на язык C.
Позволяет программировать и тестировать собственные проекты на C-подобном языке.
Является прототипом большинства встроенных роботов из серии технологий «Умный дом», «Умный город» и других «умных» устройств.
Для старшего школьного возраста и студентов 1–2 курсов
Предназначена для освоения основ программирования на базе Arduino IDE.
Позволяет программировать и тестировать собственные проекты на C-подобном языке без использования дополнительных сторонних плат и комплектующих.
Может быть прототипом большинства встроенных роботов из серии SMART-технологий и предназначена для проектного обучения, курсового проектирования и проведения научно-исследовательских проектов на стыке естественно-научных дисциплин и программирования.
Типы решаемых учебных задач
Базовая модель лаборатории содержит встроенные датчики света, звука. Исполняемыми органами являются светодиоды и пьезодинамик. На основе базового набора датчиков можно научить лабораторию собирать и визуализировать данные из окружающего мира в реальном времени на экране ПК, мобильной устройстве, передавать команды на исполнительные органы, организовать взаимодействие с ПК в режиме игрового джойстика, а также управлять Робоплатформой.
Коллекция учебных проектов на базе лаборатории РОББО и её предшественника, лаборатории ScratchDuino, есть в сборнике на wiki.robbo.ru.
Методическое обеспечение
На основе данного продукта разработан модуль «РОББО Лаборатория», 20 часов (10 часов — первый год обучения и 10 часов — второй год обучения), на котором учащиеся узнают об устройстве и возможностях РОББО Лаборатории, о встроенных роботизированных системах, управлении исполнительными сигнальными звуковыми и визуальными органами (пьезодинамик и светодиоды); о автономном цикле работы робота; о понятии датчика как органа «чувств» робота, источника информации об окружающем мире; об основах работы датчиков света, звука, переменного резистора (рычажка), алгоритм визуализации показаний датчиков на экране ПК, взаимодействие Робоплатформы РОББО и РОББО Лаборатории и т.д.
Интеграция с другими видами оборудования РОББО
РОББО Лаборатория реализует дистанционное управление РОББО Робоплатформой.
Существует набор расширений для РОББО Лаборатории.
Интеграция с оборудованием других производителей
Лаборатория РОББО является открытой arduino-совместимой платформой, поэтому её можно соединять с произвольными электронными компонентами.
