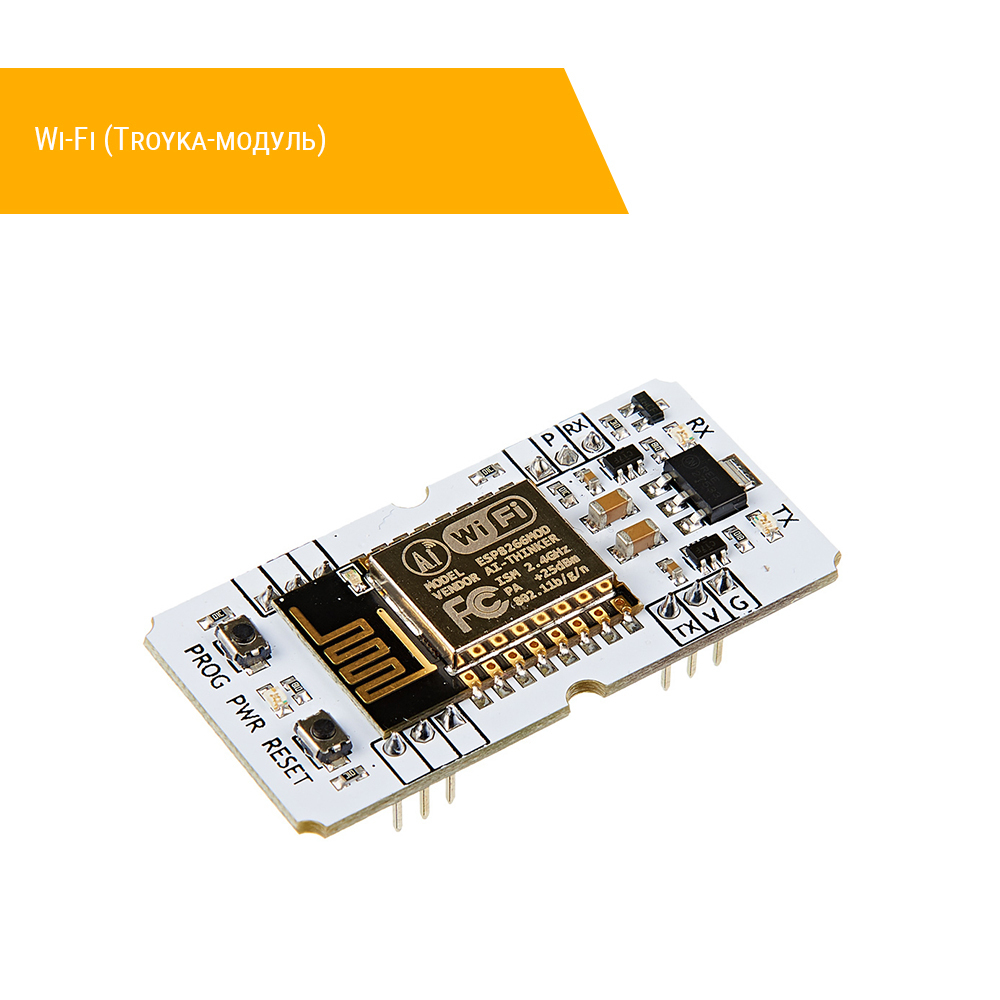

Wi-Fi (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Интерфейс:
UART
Модификация:
ESP-12E
Беспроводной интерфейс:
Wi-Fi 802.11 b/g/n 2,4 ГГц
Максимальная выходная мощность:
20 дБ (в режиме 802.11b )
Номинальное напряжение:
3,3 В
Максимальный потребляемый ток:
250 мА
Портов ввода-вывода свободного назначения:
5
Все характеристики
Описание

Подключайте свои гаджеты к соцсетям, добавляйте модули в IoT-облака и пользуйтесь API веб-сервисов для управления ими. WiFi модуль на ESP8266 откроет беспроводной доступ для любых проектов на Arduino и Iskra JS.

С двухюнитовым Troyka-модулем удобно работать на макетке — ножки сделаны со стандартным шагом 2,54 мм, а их разводка практически исключает случайные «коротыши».

Регулятор напряжения позволяет подключать модуль к Arduino без дополнительной обвязки.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Взаимодействие

    Управляющее устройство общается с ESP8266 через UART (Serial-порт) с помощью набора AT-команд.

    Для любой платы с UART-интерфейсом: используйте Arduino, Raspberry Pi, что душе угодно. Для Iskra JS мы написали отдельную библиотеку.

    Работа над приёмом и передачей данных выглядит, как взаимодействие с сырым TCP-сокетом или с serial-портом компьютера.

    Перепрошивка модуля

    Выполнение AT-команд — это просто функция штатной прошивки, устанавливаемой на заводе. Но модуль можно перепрошивать. Пишите и загружайте свои прошивки через Arduino IDE, точно так же, как при работе с Arduino.

    Для того, чтобы среда Arduino IDE научилась прошивать ESP8266, достаточно добавить директорию с конфигурацией платформы в папку со своими скетчами. Визуальная среда программирования XOD IDE поддерживает ESP866 прямо из коробки.

    На модуле предусмотрено четыре порта ввода-вывода общего назначения — вы можете обойтись вовсе без управляющей платы: просто подключите периферию непосредственно к ним и залейте свою прошивку на ESP8266.

    Питание

    Рабочее напряжение ESP8266 — 3,3 вольта. Но для совместимости с логикой разных управляющих мы предусмотрели регулятор уровня напряжения. Благодаря этому модуль работает и от 5 В.

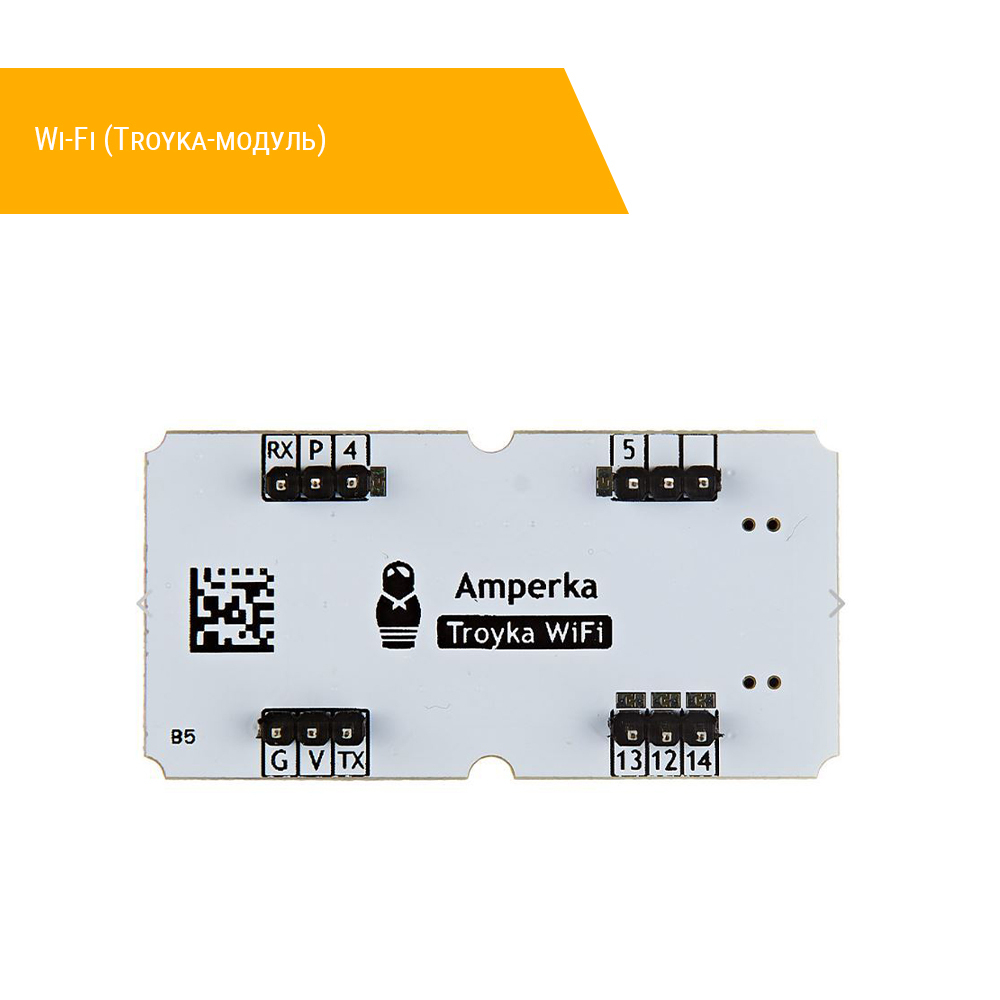

    Подключение

    Для Arduino модуль выглядит как последовательный интерфейс. Соедините контакты модуля с макетной платой или Arduino проводами «мама-папа».

    К Troyka Shield будет удобно подключаться двумя трёхпроводными шлейфами. А если возьмёте Troyka Slot Shield, то модуль станет беспроводным в полном смысле этого слова — для коммутации провода не понадобятся вовсе.

    • Контакт RX модуля подключите к контакту TX целевого устройства
    • Контакт TX модуля подключите к контакту RX целевого устройства
    • Контакт V подключите к контакту питания 3.3 — 5 В
    • Контакт G подключите к земле
    • Контакт P используйте для перевода модуля в режим программирования

    Комплектация

    • 1× Плата-модуль
    •  Трёхпроводных шлейфа
    Характеристики
    Производитель
    Амперка
    Интерфейс
    UART
    Модификация
    ESP-12E
    Беспроводной интерфейс
    Wi-Fi 802.11 b/g/n 2,4 ГГц
    Максимальная выходная мощность
    20 дБ (в режиме 802.11b )
    Номинальное напряжение
    3,3 В
    Максимальный потребляемый ток
    250 мА
    Портов ввода-вывода свободного назначения
    5
