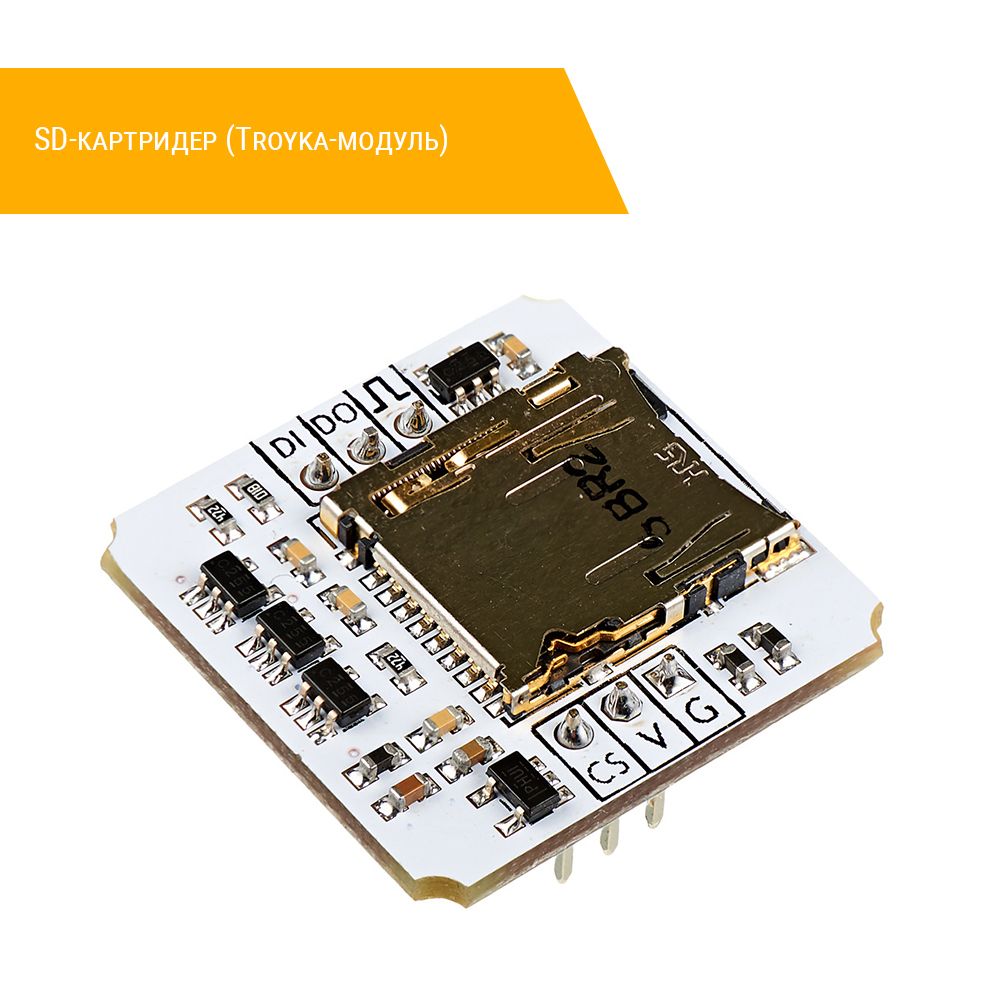

SD-картридер (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Все характеристики
Описание

Troyka-модуль поддерживает карты форматов microSD и microSDHC. В первом случае рекомендуем отформатировать карту под файловую систему FAT16, во втором — FAT32.

Родное напряжение SD карт — 3,3 В. Мы поместили на модуль регулятор напряжения и всю необходимую обвязку согласования уровней сигналов. Поэтому вы смело можете использовать его с управляющей электроникой напряжением от 3,3 до 5 В.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Подключение

    С контроллером модуль общается протоколу SPI — для этого используются все шесть ног модуля.

    Верхняя группа контактов предназначена для организации обмена данными:

    • контакт DI (или MOSI) — вход ведомого устройства — подключите к пину DO микроконтроллера
    • контакт DO (или MISO) — выход ведомого устройства — к пину DI
    • контакт SCK — пин последовательного тактового сигнала — к пину генератора тактовых импульсов

    Нижняя группа — для выбора устройства и питания:

    • контакт CS — выбор ведомого устройства — подключите к пину SS микроконтроллера
    • контакт V — к контакту питания 3.3 — 5 В
    • контакт G — к земле

    Модуль подключается к управляющей электронике двумя трёхпроводными шлейфами. Через Troyka Shield можно подключить один модуль, к Troyka Shield LP — два, а на Slot Shield можно установить сразу три SPI-модуля.

    Библиотеки и классы

    Для работы с Arduino используются стандартная библиотека «SD», которая входит в состав Arduino IDE. В библиотеке приведены примеры выполнения основных операций — получения данных о карте, работе с файловой структурой, чтения и записи файлов. При помощи этой библиотеки Arduino может работать только с одной картой памяти SD.

    Если у вас Iskra JS для работы с SD картами воспользуйтесь встроенной в Espruino IDE библиотекой fs или классом file.

    Комплектация

    • 1× Плата-модуль
    •  Трёхпроводной шлейф
      Характеристики
      Производитель
      Амперка
