Модуль подтяжки Pull-Up v2 (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Все характеристики
Описание

Подключить корпусную кнопку, геркон, датчик уровня воды или термометр DS18B20 к управляющей плате не так уж и сложно. Берёте макетку, добавляете резисторы, разъёмы или клеммы и соединяете всё это пучком проводов. Или просто подключаете датчики через модуль Troyka Pull Up v2.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Особенности

    • Четыре отдельных канала для подключения датчиков через подтягивающие резисторы 5,1 кОм.
    • Возможность конфигурации сигналов джампером (объединение каналов, 1-Wire).
    • Добавление произвольных цифровых датчиков, кнопок и герконов в систему Troyka-модулей.

    Принцип работы

    При подключении сенсоров, работающих на разрыв цепи, — тактовых кнопок или герконов — возникают проблемы из-за электромагнитных наводок. При разомкнутых контактах вся цепь превращается в одну антенну и ловит сигналы «из воздуха». Для устранения помех в схему подключения добавляются стягивающие или подтягивающие резисторы.

    Troyka-модуль Pull Up v2 берёт и подтягивает четыре цифровых сигнала с датчиков к шине питания через встроенные резисторы. В итоге сигнал на входе управляющей платы избавляется от посторонних наводок.

    Подключение

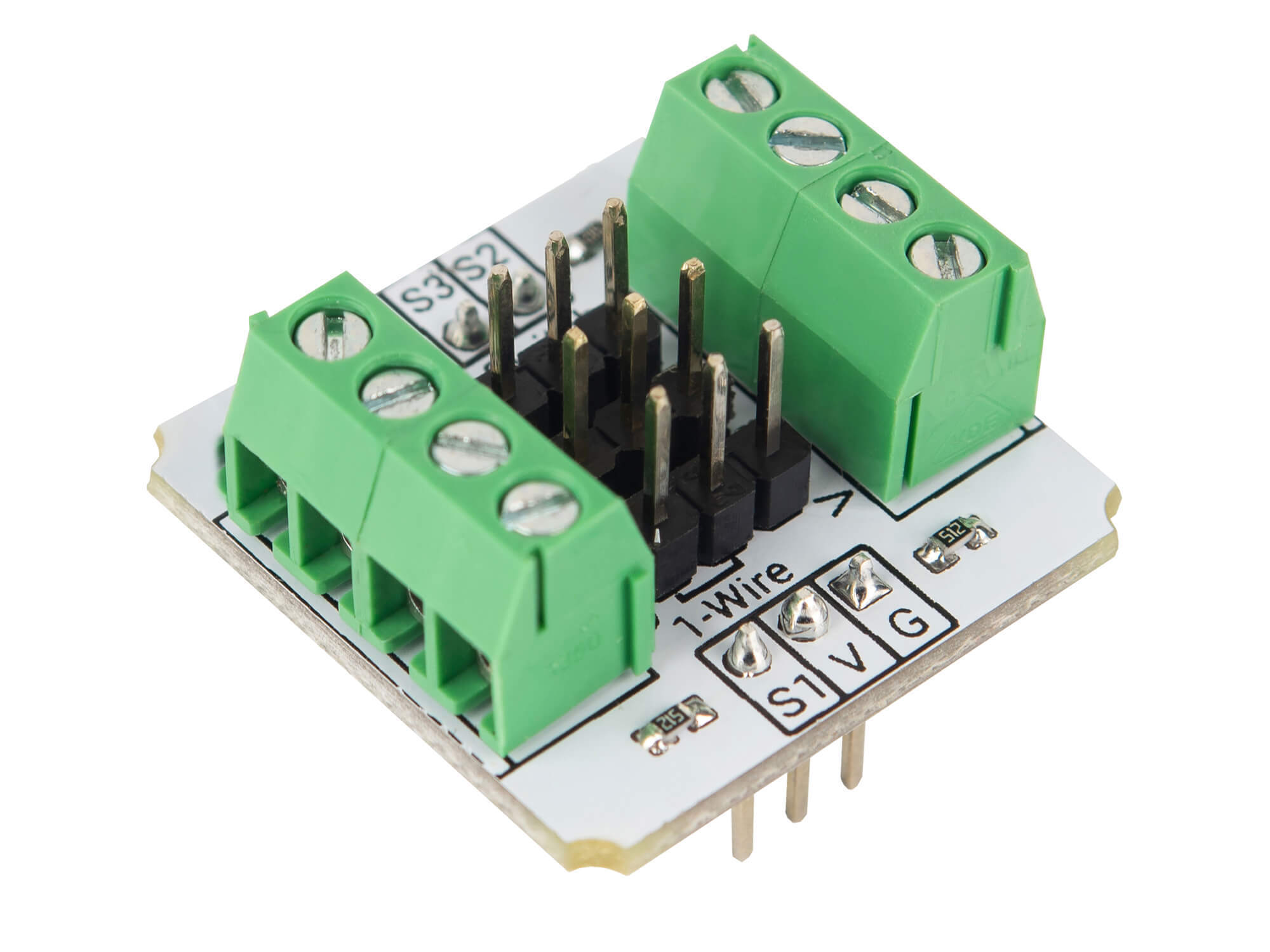

    Сенсоры подключаются к модулю через два клеммника.

    Первый клеммник

    • Входной сигнал (S1) — цифровой сигнал с первого датчика.
    • Входной сигнал (S4) — цифровой сигнал с четвёртого датчика.
    • Питание (V) — питание датчиков.
    • Земля (G) — общая земля.

    Второй клеммник

    • Входной сигнал (S2) — цифровой сигнал со второго датчика.
    • Входной сигнал (S3) — цифровой сигнал с третьего датчика.
    • Питание (V) — питание датчиков.
    • Земля (G) — общая земля.

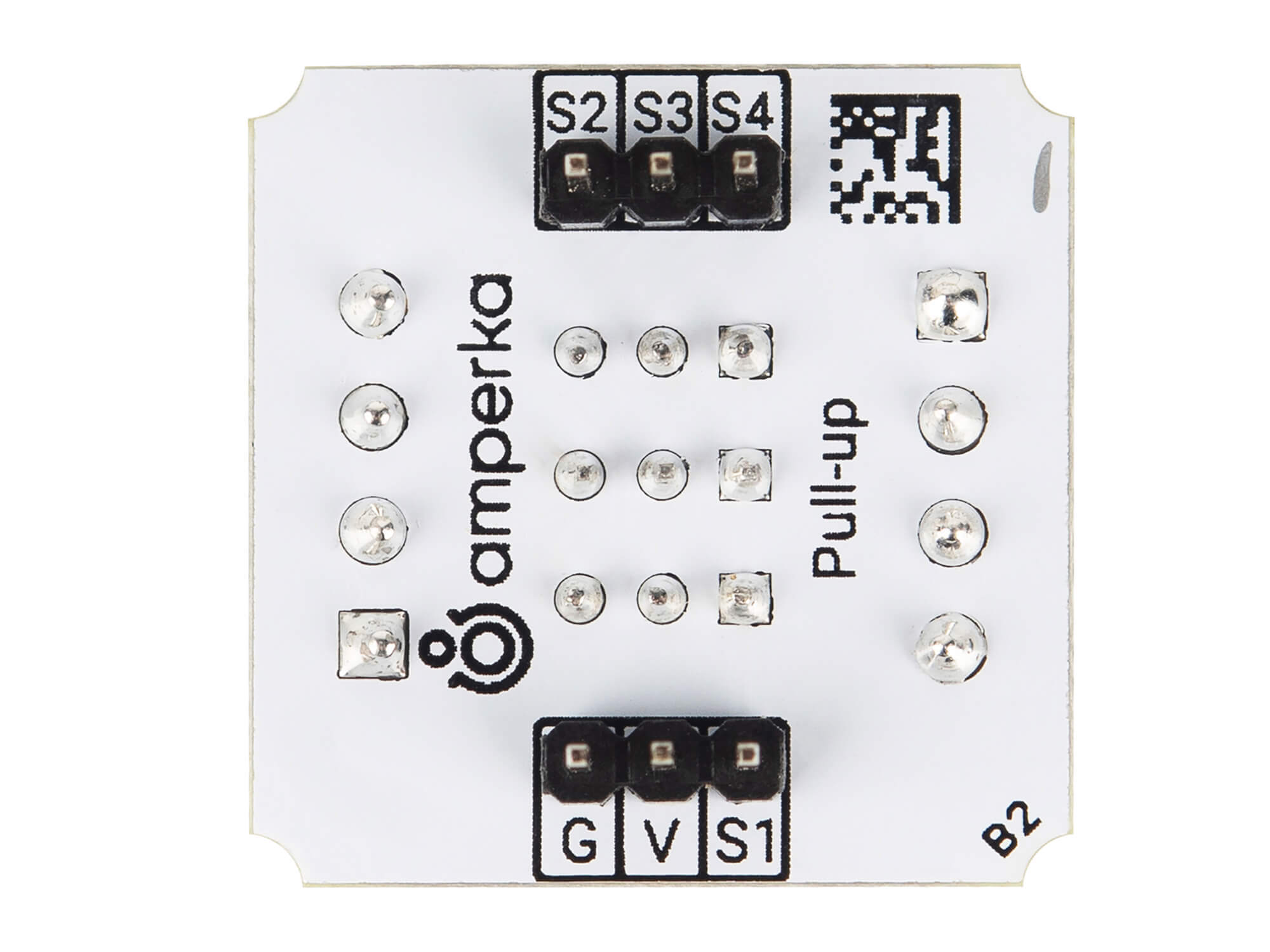

    На модуле выведены две группы Troyka-контактов.

    Первая группа

    • Сигнальный (S1) — выходной цифровой сигнал первого канала с подтяжкой к питанию.
    • Питание (V) — питание модуля (3,3–5 В).
    • Земля (G) — общая земля.

    Вторая группа

    • Сигнальный (S2) — выходной цифровой сигнал второго канала с подтяжкой к питанию.
    • Сигнальный (S3) — выходной цифровой сигнал третьего канала с подтяжкой к питанию.
    • Сигнальный (S4) — выходной цифровой сигнал четвёртого канала с подтяжкой к питанию.

    Система джамперов позволяет выборочно объединить контакты S2, S3, S4 с контактом S1, либо организовать интерфейс 1-Wire, подключив группу датчиков на одну линию.

    При подключении к Arduino или Iskra JS удобно использовать Troyka Shield или Troyka Slot Shield. Для одноплатных компьютеров Raspberry Pi пригодится Troyka HAT, а для micro:bit — плата Troyka adapter:bit.

    Комплектация

    • 1× Плата-модуль
    • 2× Трёхпроводной шлейф

    Характеристики

    • Напряжение питания: 3,3–5 В
    • Входной интерфейс: цифровой сигнал с сенсора (колодки под винт)
    • Выходной интерфейс: цифровой сигнал с подтяжкой к питанию (Troyka-контакты)
    • Количество каналов: 4
    • Конфигурация каналов: система джамперов
    • Сопротивление подтягивающих резисторов: 5,1 кОм
    • Габариты: 25,4×25,4 мм
