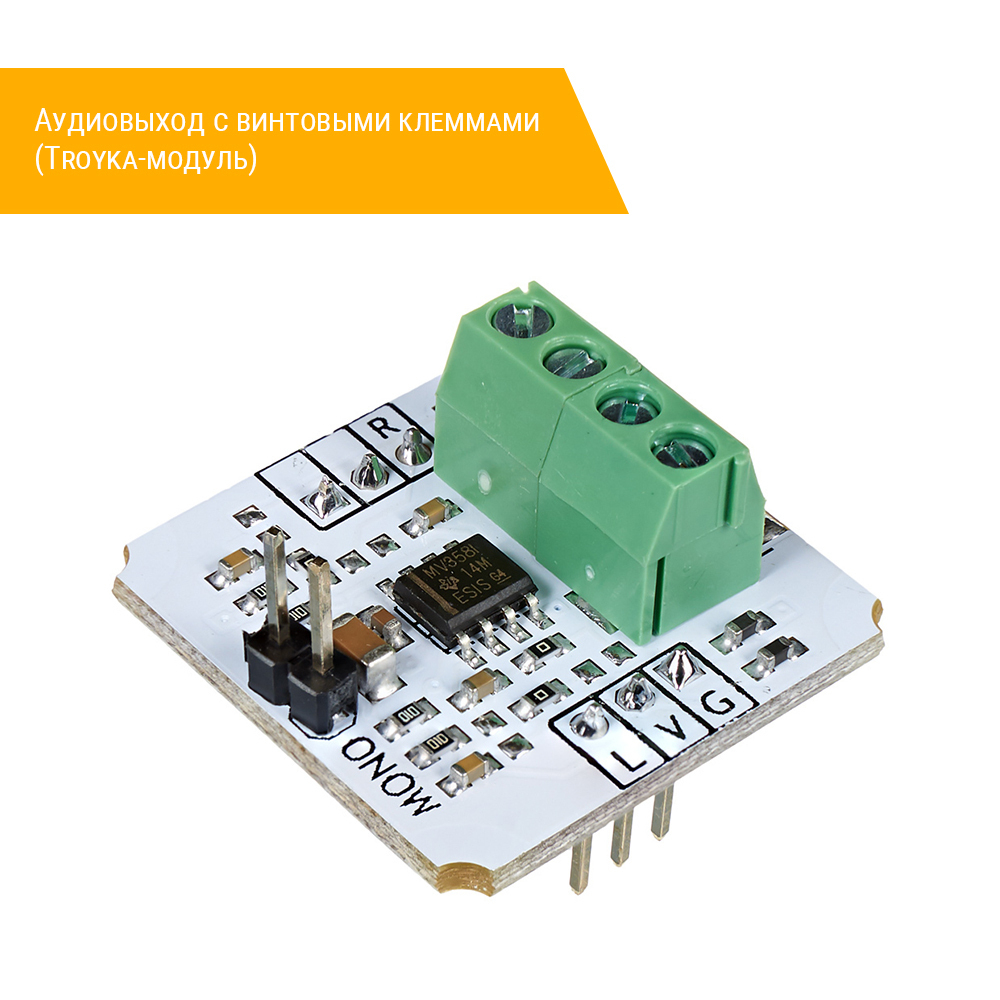

Аудиовыход c винтовыми клеммами (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Все характеристики
Описание

Научить сигнализацию рычать и лаять или удивить друзей говорящим холодильником просто — возьмите аудиомодуль, прикрутите колонки и ваш проект обретёт голос.

Некоторые микроконтроллеры, например Iskra JS, умеют проигрывать звук через встроенный цифро-аналоговый преобразователь. Но акустику напрямую к контактам микроконтроллера подключать нельзя. Контакты микроконтроллера выдают слишком маленький ток, а сигнал с них содержит ненужную колонкам постоянную составляющую.

Аудиовыход Troyka усилит сигнал и уберёт постоянную составляющую.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Подключение

    Модуль выполнен в одноюнитовом формате Troyka-модуля.

    При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. А если хотите избавится от лишних проводов — возьмите Troyka Slot Shield.

    Модуль подключается к четырём пинам контроллера:

    • земля (G) — соедините с землёй микроконтроллера;
    • питание (V) — соедините с питанием микроконтроллера;
    • аудиовход левого канала (L) — подключите к аналоговому выходу микроконтроллера;
    • аудиовход правого канала (R) — подключите к аналоговому выходу микроконтроллера.

    Если необходимо подать сигнал с одного аналогового пина микроконтроллера сразу на две колонки, можно замкнуть контакты джампером объединения каналов.

    Провода внешних динамиков и колонок надёжно фиксируются винтовыми клеммами.

    Комплектация

    • 1× Плата-модуль линейного аудиовыхода
    •  Трёхпроводной шлейф
    • 1× Джампер
    Характеристики
    Производитель
    Амперка
