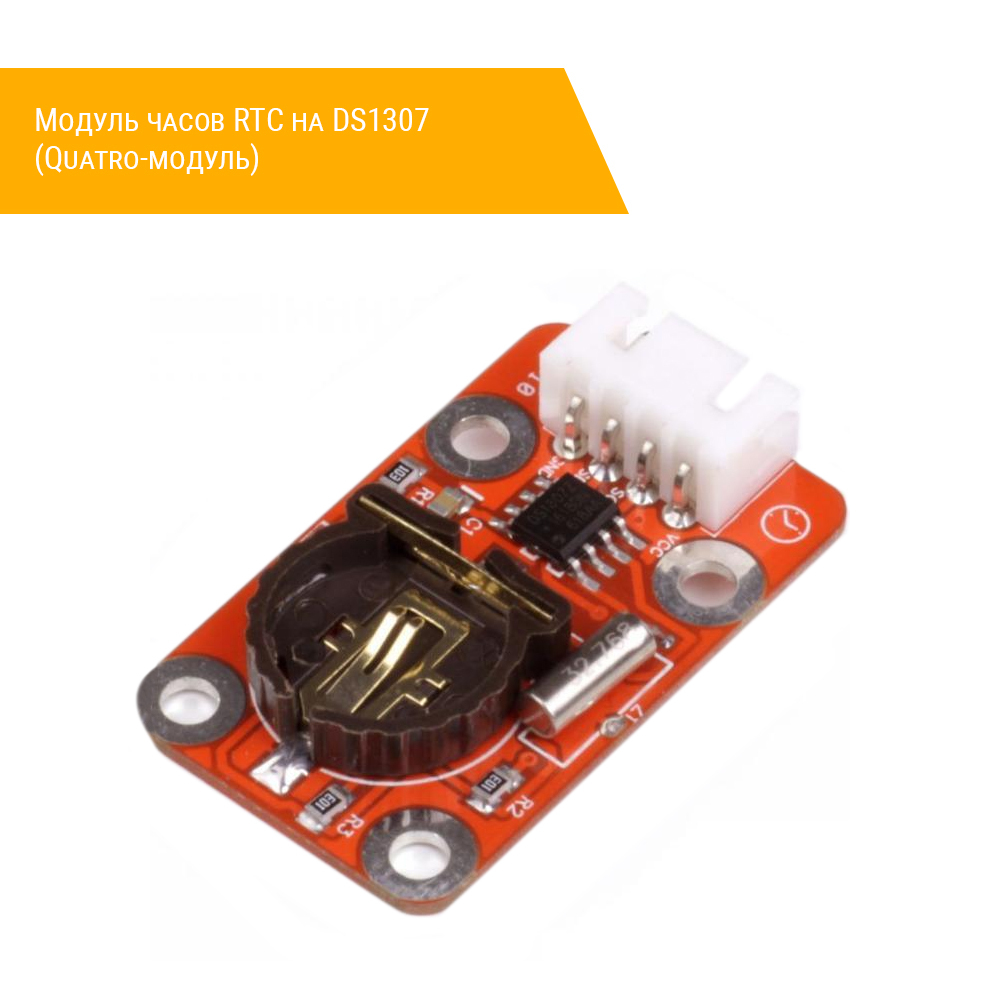

Модуль часов RTC на DS1307 (Quatro-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Размер платы::
36х22 мм
Напряжение внешнего питания::
4.5—5.5 В
Напряжение питания батарейки::
2—3.5 В
Интерфейс::
I²C
Все характеристики
Описание

Модуль построен на основе популярного чипа DS1307. Он общается с управляющей электроникой по протоколу I²C.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Модуль RTC (Real Time Clock — часы реального времени) является высокоточным энергонезависимым модулем, который можно использовать в таких проектах как часы, будильник, секундомер и т.д. Также с его помощью можно запускать процессы по расписанию.

    Модуль построен на основе популярного чипа DS1307. Он общается с управляющей электроникой по протоколу I²C.

    Модуль корректно обрабатывает високосные года вплоть до 2100 года. Перед началом использования текущие дата и время устанавливаются единожды, а затем они могут быть считаны, пока не села батарейка.

    Слот предназначен для часовой батарейки размера CR1225 на 3 В.

    Конструкция

    Модуль представляет собой печатную плату размером 36х22 мм, имеющую четыре крепежных отверстия с межосевым расстоянием 16 мм. Наличие отверстий позволяет надежно крепить модуль с помощью установочных стоек и винтов М3 к любым подходящим элементам конструкции собираемого электронного или робототехнического устройства.

    Плата оснащена унифицированным четырехконтактным разъемом для питания и управления платой по шине I2C.

    Питание

    • При наличии основного (Vcc = 5 В) и резервного (Vbat = 3 В) источника питания, модуль работает от основного источника питания
    • При отсутствии резервного питания модуль работает от основного источника питания
    • При отсутствии основного питания модуль работает от резервного (продолжает отсчитывать время, но не отвечает на запросы по шине I2C)
    • При отсутствии основного и резервного питания модуль отключается и все его регистры сбрасываются

    Назначение выводов

    На плате модуля, напротив выводов разъема, нанесена маркировка с их обозначением:

    VCC — питание +5 V
    SCL — вывод интерфейса I2C
    SDA — вывод интерфейса I2C
    GND — земля (общий)

    Комплектация

    1. Часы реального времени — 1 шт.
    2. Кабель XH-2.54-4P для подключения к макетной плате/Кабель XH-2.54-4P для подключения к QuatroPort A050 — 1 шт.
    Характеристики
    Производитель
    Geegrow
    Размер платы:
    36х22 мм
    Напряжение внешнего питания:
    4.5—5.5 В
    Напряжение питания батарейки:
    2—3.5 В
    Интерфейс:
    I²C
