Конвертер RS232 to UART (Quatro-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Все характеристики
Описание

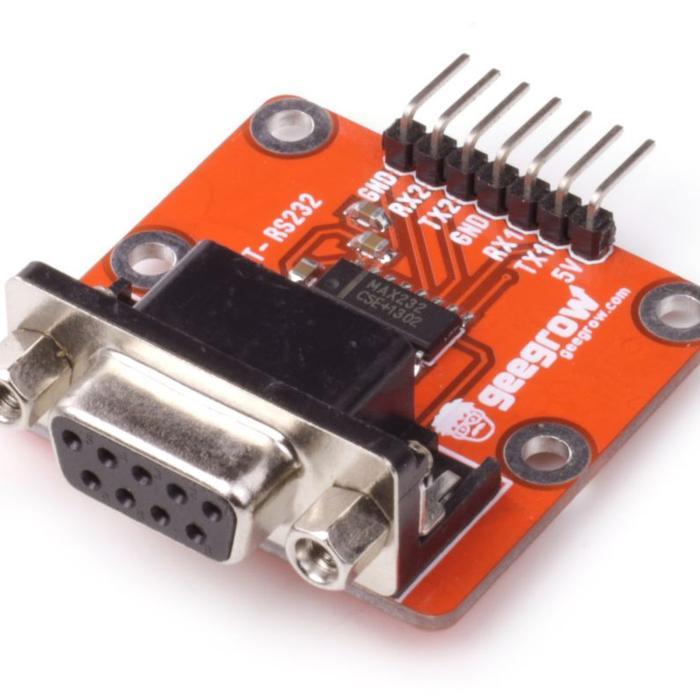

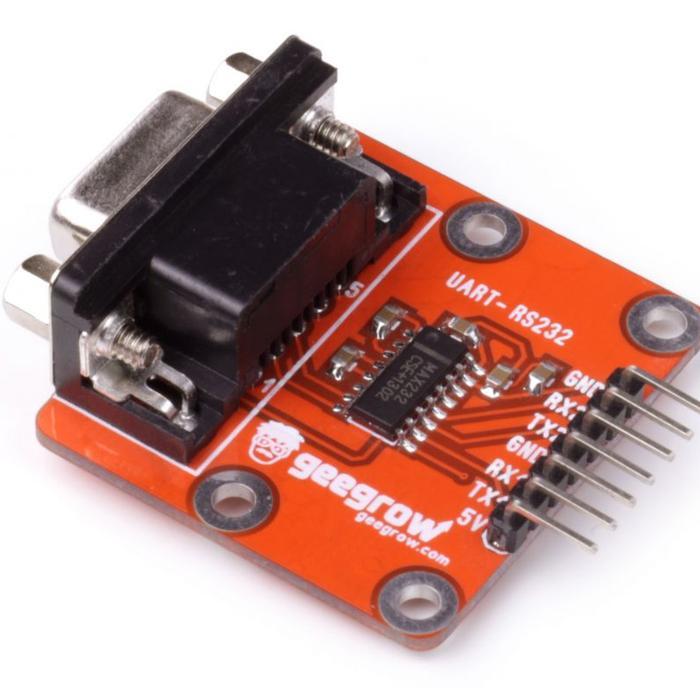

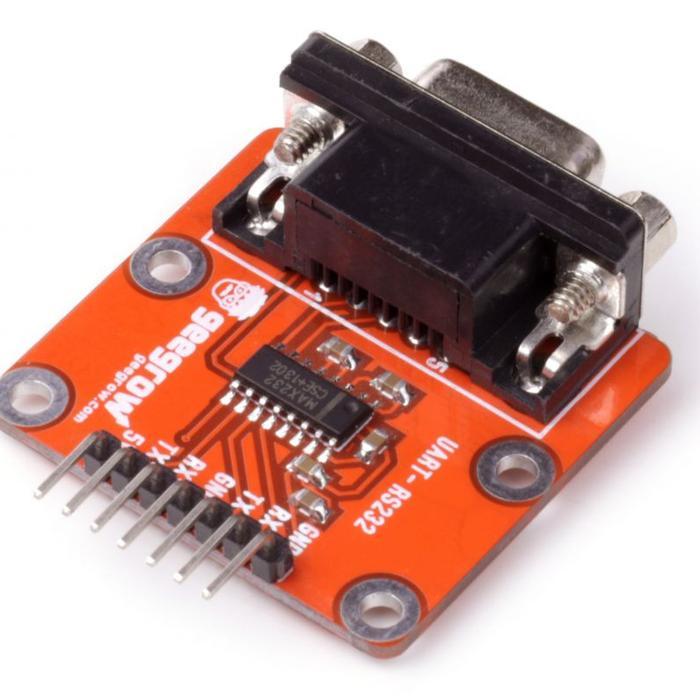

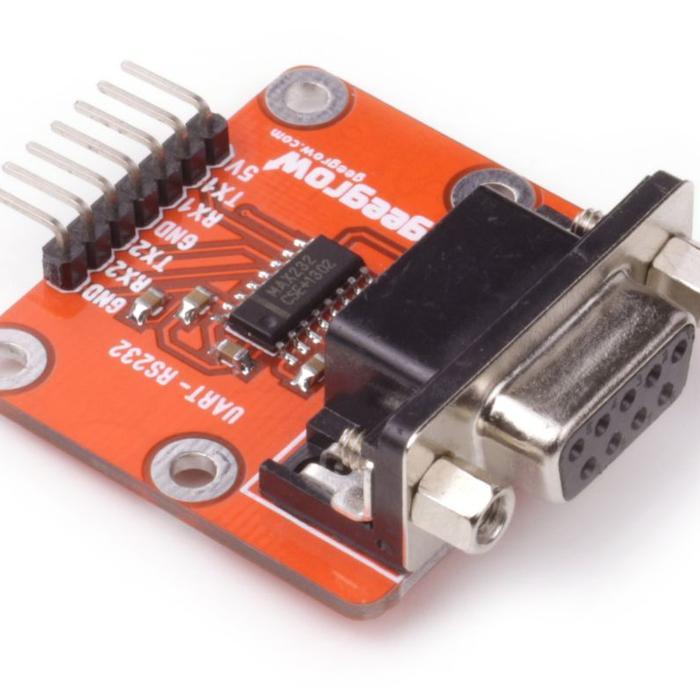

Адаптер-преобразователь интерфейса COM RS232 в TTL UART. Позволяет подключить устройство с интерфейсом TTL UART к компьютеру с СОМ-портом RS232.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание



    Подробности

    Адаптер-преобразователь интерфейса COM RS232 в TTL UART. Позволяет подключить устройство с интерфейсом TTL UART к компьютеру и оборудованию с СОМ-портом стандарта RS232.

    Теперь можно легко получить доступ к этому оборудованию прямо из Arduino.

    Модуль имеет разъем DB9, который обеспечивает подключение к различным устройствам с интерфейсом RS232.

    Технические характеристики

    Чип: MAX232
    Питание: 5 В
    Максимальная скорость передачи: 150 КБит/с
    Размер: 38x30 мм
    Меж осевое расстояние: 32x16 мм

    Подключение

    Модуль имеет стандартный разъем RS232 для подключения к компьютерцу и приборам. Для подключения к Arduino понадобятся макетные провода.

    Распиновка чипа MAX232

    СОМ RS232:
    Pin2 — R2IN(8)
    Pin3 — T2OUT(7)
    Pin4 — T1OUT(14)
    Pin6 — R1IN(13)
    Все остальные пины разъема не используются.

    PLS7-R:
    RX1 — R2OUT(9)
    RX2 — R1OUT(12)
    TX1 — T2IN(10)
    TX2 — T1IN(11)
    5V — питание 5 В
    GND — общий (земля)

    Дополнительная информация

    Артикул (SKU) GG-005079
