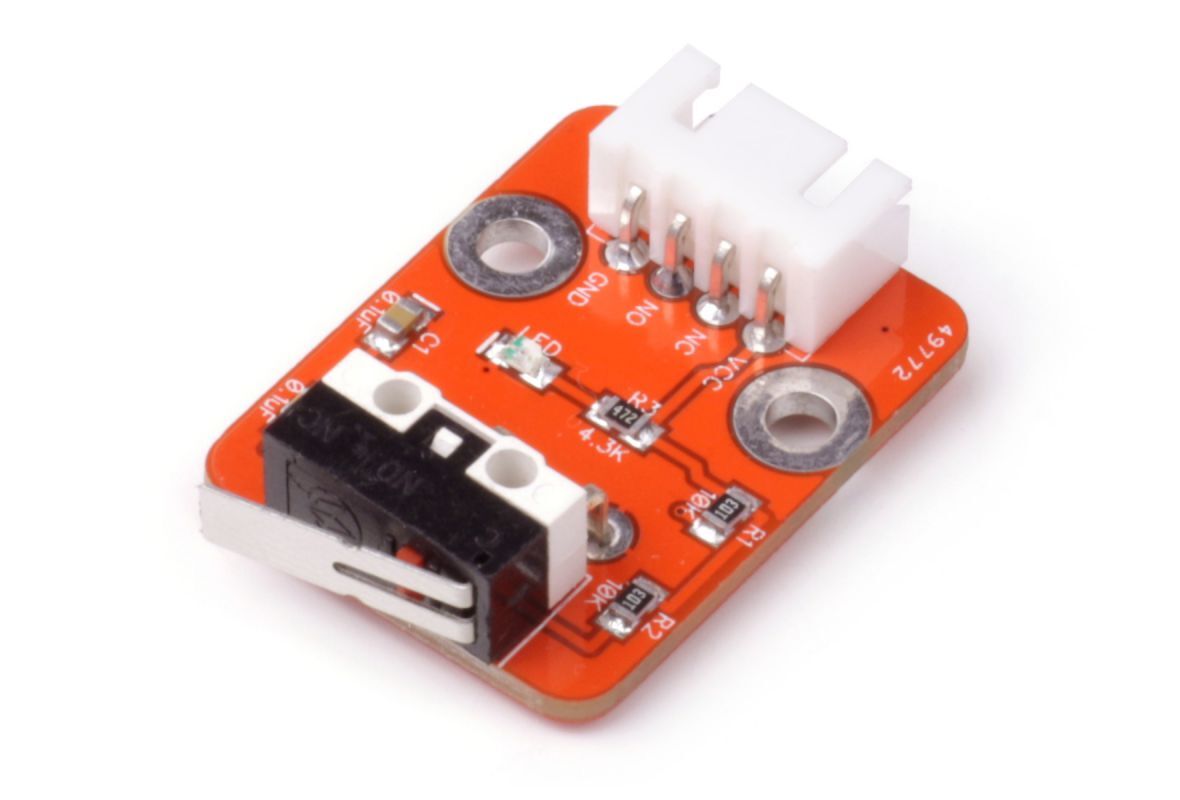

Концевой выключатель, установленный на плате 1U, прекрасно вписывается в линейку Quatro-модулей. Модуль может быть надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.

Модуль также оснащен светодиодом, который загорается при подаче напряжения на модуль. Как и все остальные модули серии Quatro, плата имеет отверстия, подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3 мм, а расстояние между отверстиями кратны 16 мм.

Применение

Концевому выключателю найдется место в любом проекте от начального уровня до самого сложного. В зависимости от задачи он может использоваться как кнопка или как датчик препятствия на роботизированной платформе, либо с его помощью можно определять крайние положения механической системы, например, в 3D-принтере.

Подключение

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника. Для подключения к DaVinci удобно использовать QuatroPort A050.

Тактовая кнопка подключается с помощью трех пинов: GND, VCC и NO (normally open). Контакт NC в данном модуле не задействован.

Распиновка

VCC — питание модуля (+5V)
NC — не задействован
NO — цифровой выход
GND — земля (общий)

Модуль представляет собой функционально законченную конструкцию и содержит токоограничивающий резистор, который включен последовательно со светодиодом.

Комплектация

• Модуль концевого выключателя — 1 шт.
• Кабель XH-2.54-4P для подключения к макетной плате/Кабель XH-2.54-4P для подключения к QuatroPort A050 — 1 шт.
