Герконовое реле (Quatro-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Все характеристики
Описание

Используется в качестве бинарного датчика магнитного поля или в качестве выключателя.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание



    Подробности

    Герконовое реле — это простейший магнитный сенсор. Оно представляет собой стеклянную колбу, в которой находится пара контактов, реагирующих на магнитное поле. Если поднести к реле постоянный магнит, то контакты замкнутся. То есть геркон объединяет в себе одновременно два устройства — бинарный датчик магнитного поля и слаботочное реле.

    С помощью модуля с герконом можно включить или выключить светодиод, двигатель постоянного тока или другую нагрузку мощностью до 10 Вт. Если же нужно управлять более мощной нагрузкой, можно использовать модуль в паре с релейным модулем. В этом случае геркон будет замыкать цепь управления более мощным реле, которое в свою очередь будет управлять осветительными приборами, обогревателем и т.д.

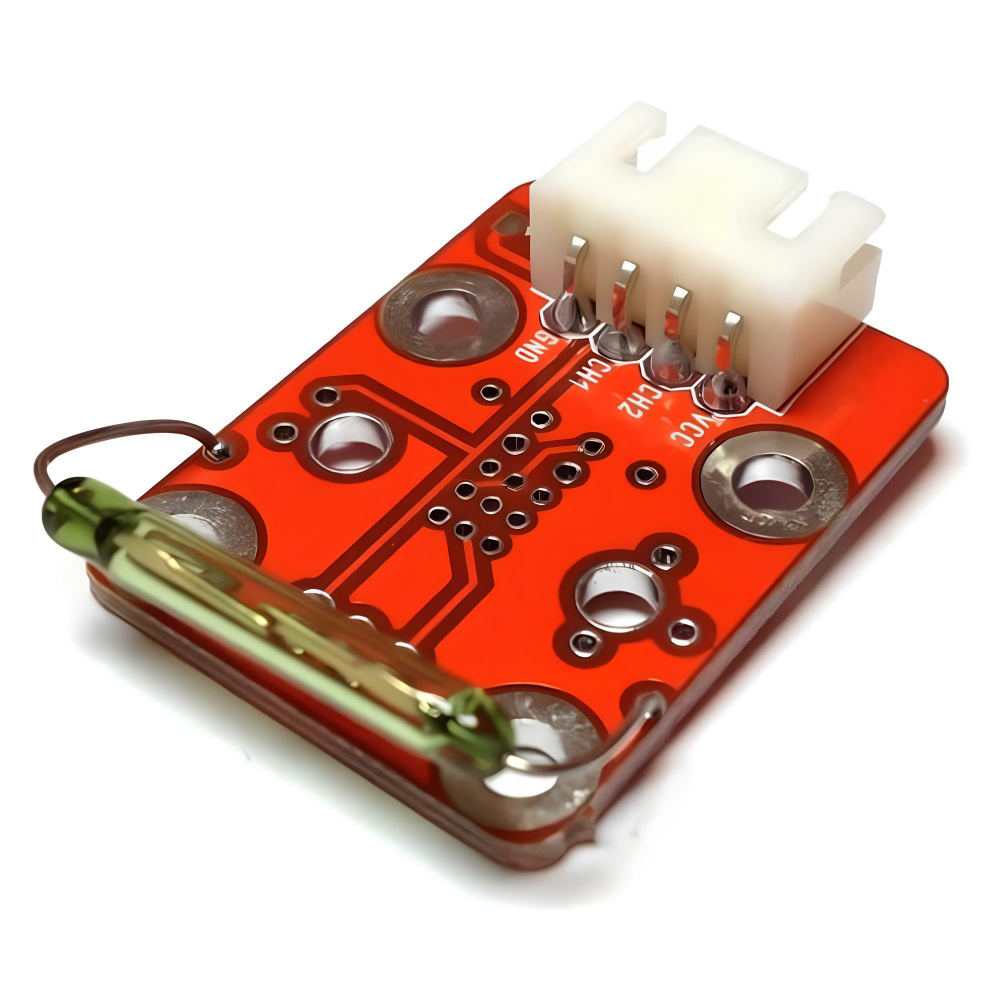

    Для того чтобы было проще подключать и крепить геркон, он установлен на плате U1 из стандартной линейки Quatro-модулей. Как и другие представители этого «вида», модуль имеет установочные отверстия, специально расположенные так, чтобы он мог легко крепиться к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3 мм, а расстояние между отверстиями кратны 16 мм.

    Модуль с герконовым реле подключается к Arduino при помощи специального кабеля-переходника, который идет в комплекте. Для того чтобы контакт был надежным, на модуле установлен разъем XH-2.54-4P, который имеет специальную защелку, фиксирующую кабель.

    Подключение

    Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Подключается с помощью трех пинов GND, VCC и CH2. Контакт CH1 в данном модуле не задействован.

    VCC - питание (+5V)
    CH2 - подключается к управляющему пину контроллеру
    CH1 - не используется
    GND - земля (общий)

    Как видно из схемы, возможны два варианта использования модуля:

    1. В качестве бинарного датчика магнитного поля.
      В этом случае необходимо подать питание на пин VCC и подключить датчик к схеме. При таком подключении модуль будет представлять собой нормально замкнутый датчик. То есть в отсутствии магнитного поля на выходе CH2 устанавливается высокий уровень (логическая «1»). При попадании модуля в поле постоянного магнита на CH2 будет низкий уровень (логический «0»).
    2. В качестве выключателя.
      В этом случае необходимо просто включить модуль в разрыв цепи, используя с одной стороны GND, а с другой стороны — CH2.

    Комплектация

    • Модуль с герконом — 1 шт.
    • Кабель-переходник 4-pin для Arduino и Breadboard — 1 шт.

    Дополнительная информация

    Артикул (SKU) GG-004305
    Характеристики
    Производитель
    Geegrow
