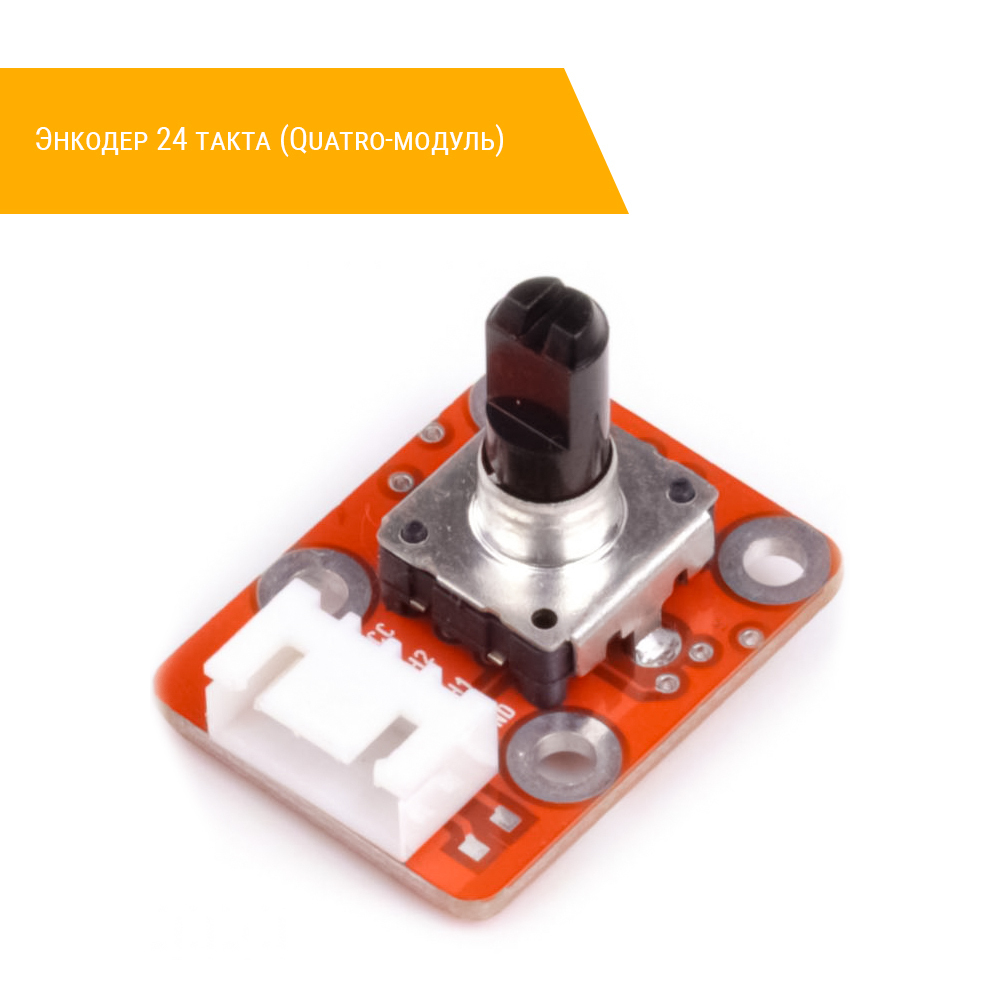

Энкодер 24 такта (Quatro-модуль)

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Все характеристики
Описание

Модуль с 24-тактным энкодером и всей необходимой обвязкой из резисторов и конденсаторов. Кабель XH-2.54-4P для подключения к макетной плате в комплекте.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Функционально законченный модуль с 24-тактным энкодером и всей необходимой обвязкой из резисторов и конденсаторов. С помощью энкодера можно собрать удобный цифровой регулятор и управлять скоростью вращения двигателя или громкостью звучания аудио системы. Энкодер наиболее близок по конструкции к кнопке. Использовать его еще проще, чем потенциометр: не потребуется даже АЦП, достаточно настроить прерывания!

    Модуль с энкодером, как и все остальные модули серии Quatro, имеет отверстия, подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3 мм, а расстояние между отверстиями кратны 16 мм.

    Подключение

    Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, а для подключения к DaVinci удобно использовать QuatroPort A050.

    Для подключения модуля нужно соединить пин GND с землей, а на пин VCC подать +5 V. Тогда на выходах энкодера установится высокий уровень VCC. В момент переключения на выходах CH1 и CH2 на мгновение установится низкий логический уровень. При этом очередность возникновения этого события на CH1 и CH2 будет говорить о повороте ручки вправо или влево.

    Распиновка

    VCC — питание (+5 V)
    CH2 — канал 2
    CH1 — канал 1
    GND — земля (общий)

    Комплектация

    • Модуль-энкодер — 1 шт.
    • Кабель XH-2.54-4P для подключения к макетной плате/Кабель XH-2.54-4P для подключения к QuatroPort A050 — 1 шт.
    Характеристики
    Производитель
    Geegrow
