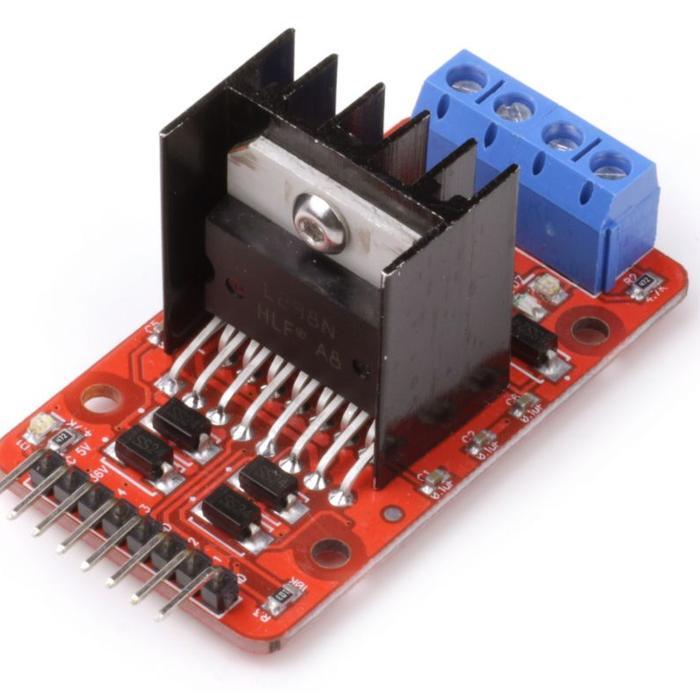

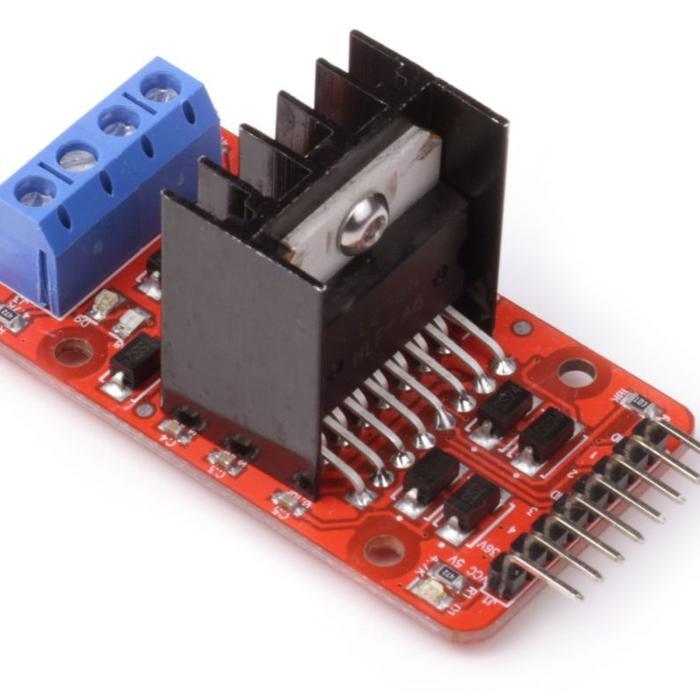

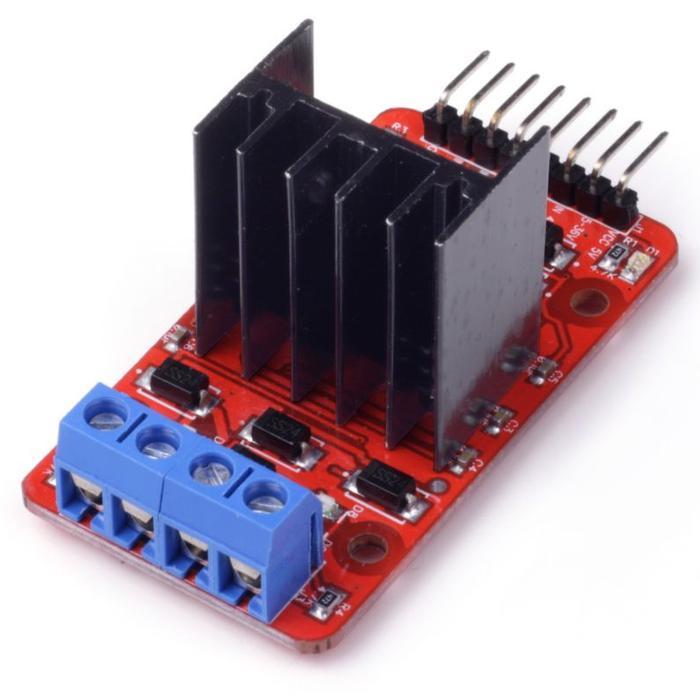

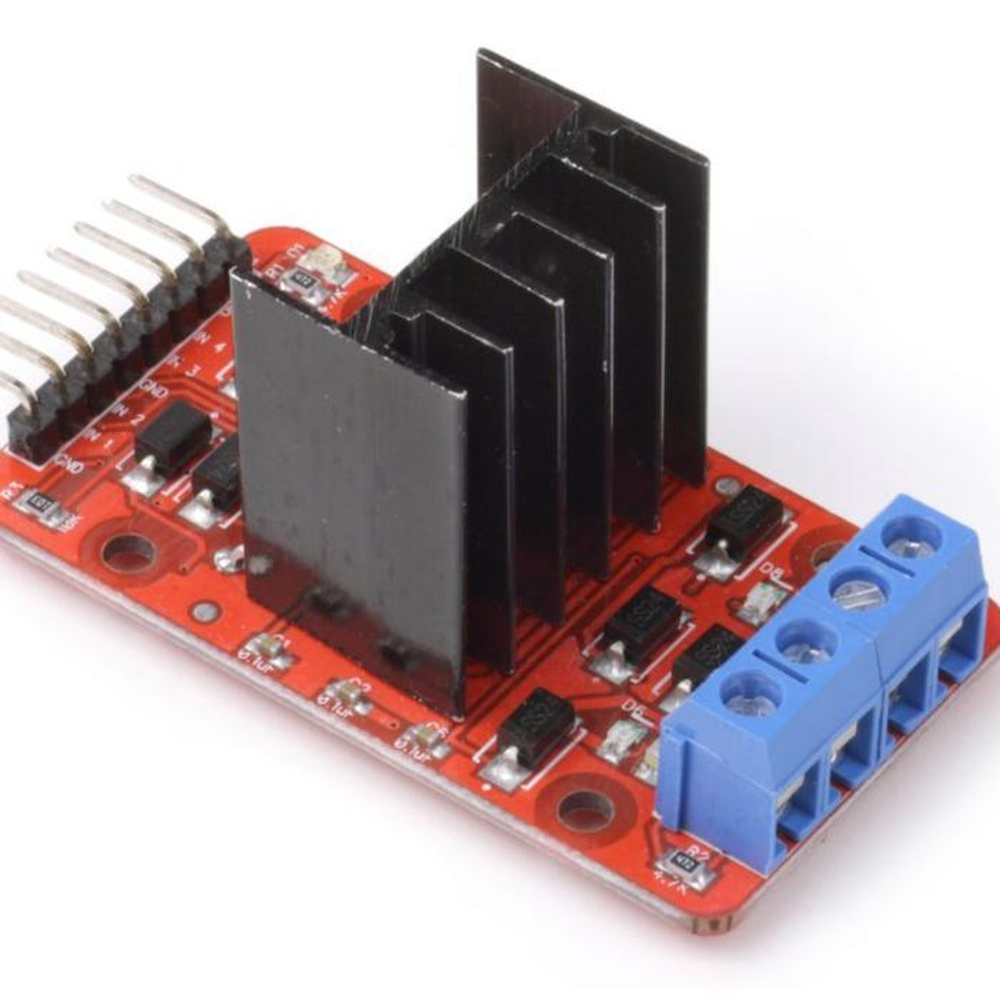

Драйвер L298N 2X Motor Shield мощный для двигателей постоянного тока

(0)
(0)
(0)
Характеристики
Производитель:
Geegrow
Все характеристики
Описание

L298N содержит сразу два драйвера для управления электродвигателями (четыре независимых канала, объединенных в две пары). Рабочий ток на канал: до 2 А

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание



    Подробности

    Модель на базе микросхемы L298N содержит сразу два драйвера для управления электродвигателями (четыре независимых канала, объединенных в две пары). Имеет две пары входов для управляющих сигналов и две пары выходов для подключения электромоторов. Кроме того, у L298N есть два входа для включения каждого из драйверов. Эти входы используются для управления скоростью вращения электромоторов с помощью широтно-импульсной модуляции сигнала (ШИМ).

    Описание выводов

    VCC 5V — питание платы (управляющей логики)
    MOTOR 2.5—46V — питание драйвера двигателя
    IN1, IN2, IN3, IN4 — управление направлением вращения и скоростью двигателей

    L298N обеспечивает разделение электропитания для контроллера и для управляемых им двигателей, что позволяет подключить электродвигатели с бо´льшим напряжением питания, чем у контроллера. Разделение электропитания микросхем и электродвигателей может быть также необходимо для уменьшения помех, вызванных бросками напряжения, связанными с работой моторов.

    Одна микросхема L298N способна управлять двумя двигателями по 2 А на каждый двигатель, а если задействовать параллельное включение для одного двигателя, то можно поднять максимальный ток до 4 А.

    Технические характеристики

    Datasheet L298N (PDF)

    Размер платы: 30x54 мм
    Питание платы: 5 В
    Питание двигателей: 2.5—46 В
    Рабочий ток на канал: до 2 А
    Логический "0" управляющего напряжения: 0—1.5 В
    Логическая "1" управляющего напряжения: 2,3—7 В
    Максимальная частота управляющего ШИМ: до—5 кГц
    Защита от перегрева: Есть

    Рецепты

    Подключение драйверов двигателя

    Дополнительная информация

    Артикул (SKU) GG-003646
