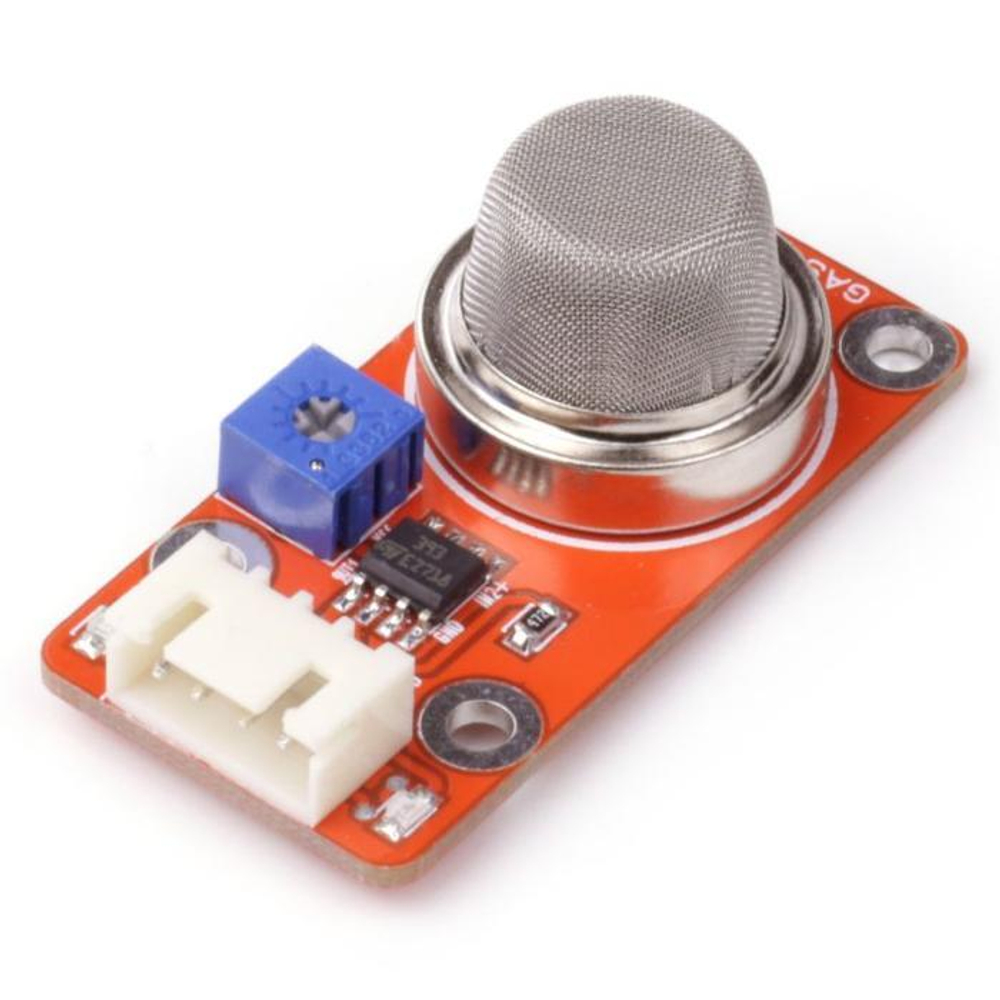

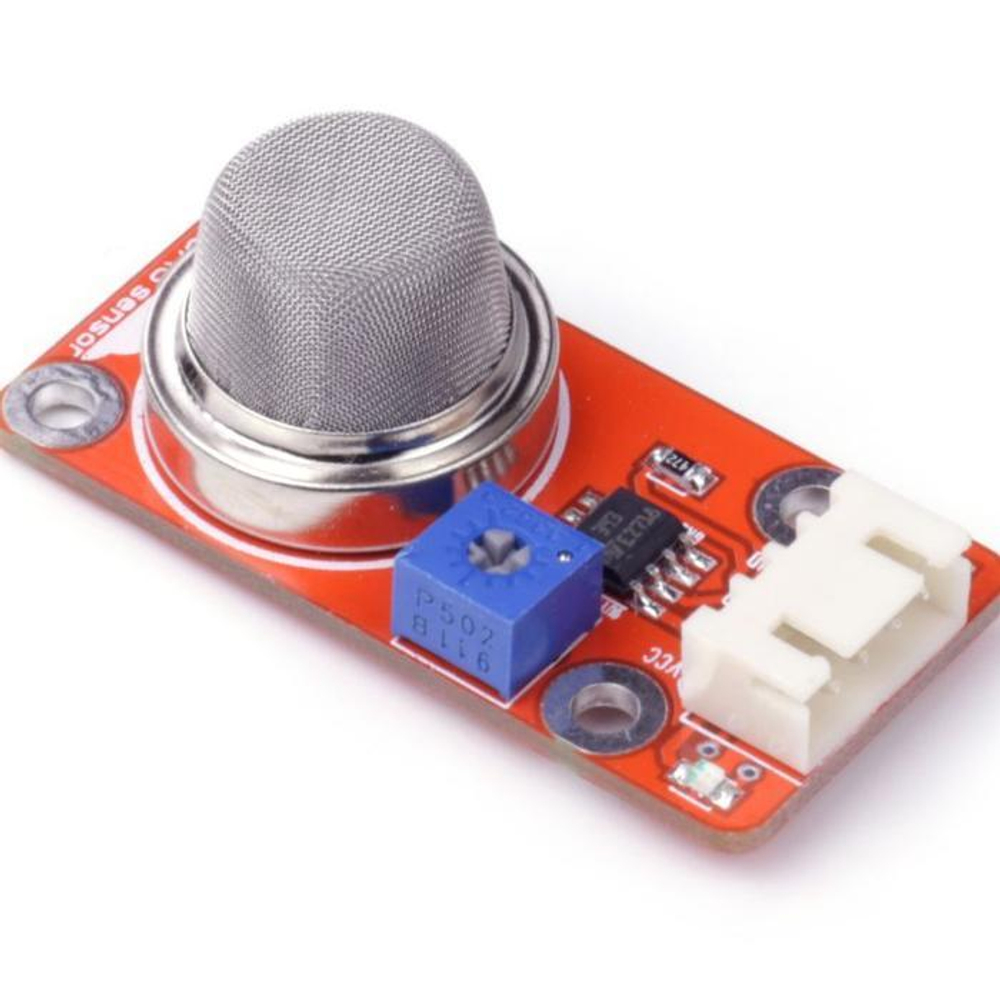

Датчик газа на основе сенсора MQ-5 позволяет обнаруживать наличие в окружающем воздухе таких газов, как сжиженного газа (LPG), природного газа, угольного газа. Модуль можно применять для своевременного обнаружения перечисленных газов в устройствах сигнализации и автоматизации.

Подключение

Модуль газоанализатора выполнен по схеме, предусматривающей возможность его использования как в качестве аналогового, так и цифрового-порогового датчика.

В режиме аналогового датчика сигнал с выхода AO (Analog Out) подается на аналоговый вход контроллера и позволяет произвести количественную оценку уровня содержания газов в воздухе.

В режиме порогового датчика цифровой выход модуля DO (Digital Out) подключается к цифровому входу контроллера. При этом порог срабатывания задается размещенным на плате подстроечным резистором.

Также возможна одновременная работа аналогового и цифрового выходов, что расширяет границы применения датчика в технических проектах.

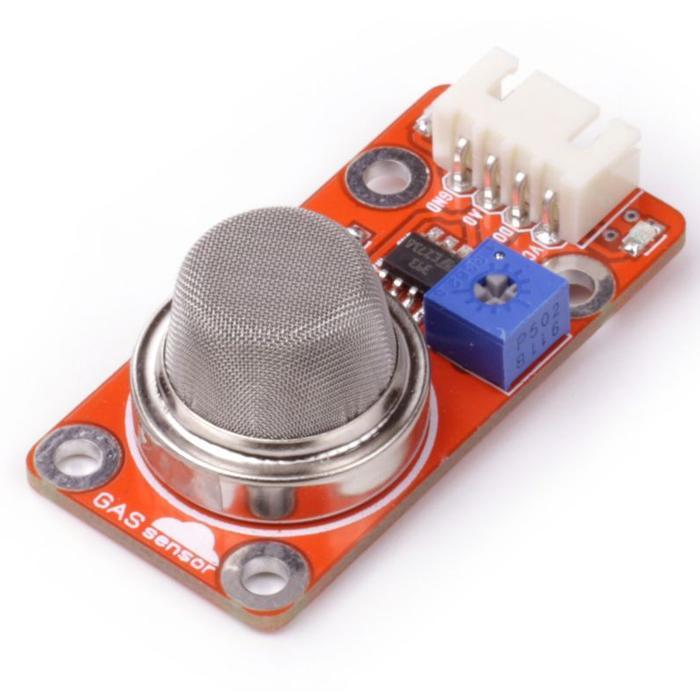

Распиновка

VCC — питание (+5 V)
DO — цифровой выход
AO — аналоговый выход
GND — земля (общий)

Важно! В газоанализаторе MQ-5 предусмотрен подогрев полупроводникового сенсоре, что требует питания 5 V и тока не менее 100 мА. Подключение питания модуля лучше выполнять непосредственно от мощной шины стабилизированного напряжения +5 В (сетевой адаптер или аккумуляторный блок).

Для повышения точности работы новый датчик необходимо прогреть в течение нескольких часов.
