Крепления дальномеров превращают распространённые датчики измерения расстояния в элементы #структора.
Датчики помогут вашему роботу ориентироваться в пространстве и обнаружат пересечение охраняемого дверного проёма. А благодаря #структору прикрепить их к своему устройству не составит труда.

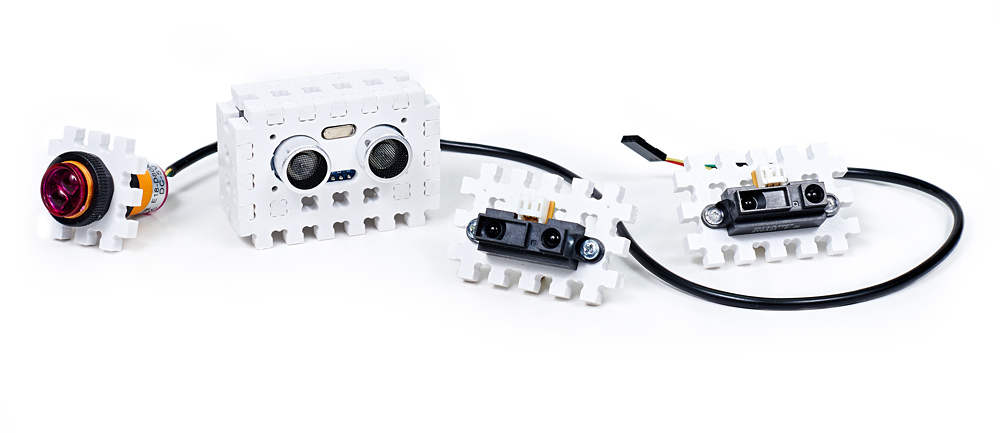

Этот набор деталей содержит крепления для ультразвукового дальномера HC-SR04, инфракрасных дальномеров Sharp (10 80), Sharp (20 150), Sharp (4 30 см) и крепление для инфракрасных датчиков препятствий.
Про #структор
Изготовление корпуса для девайса своей мечты из подручных средств — та ещё морока. Вместо палок и скотча используйте #структор.

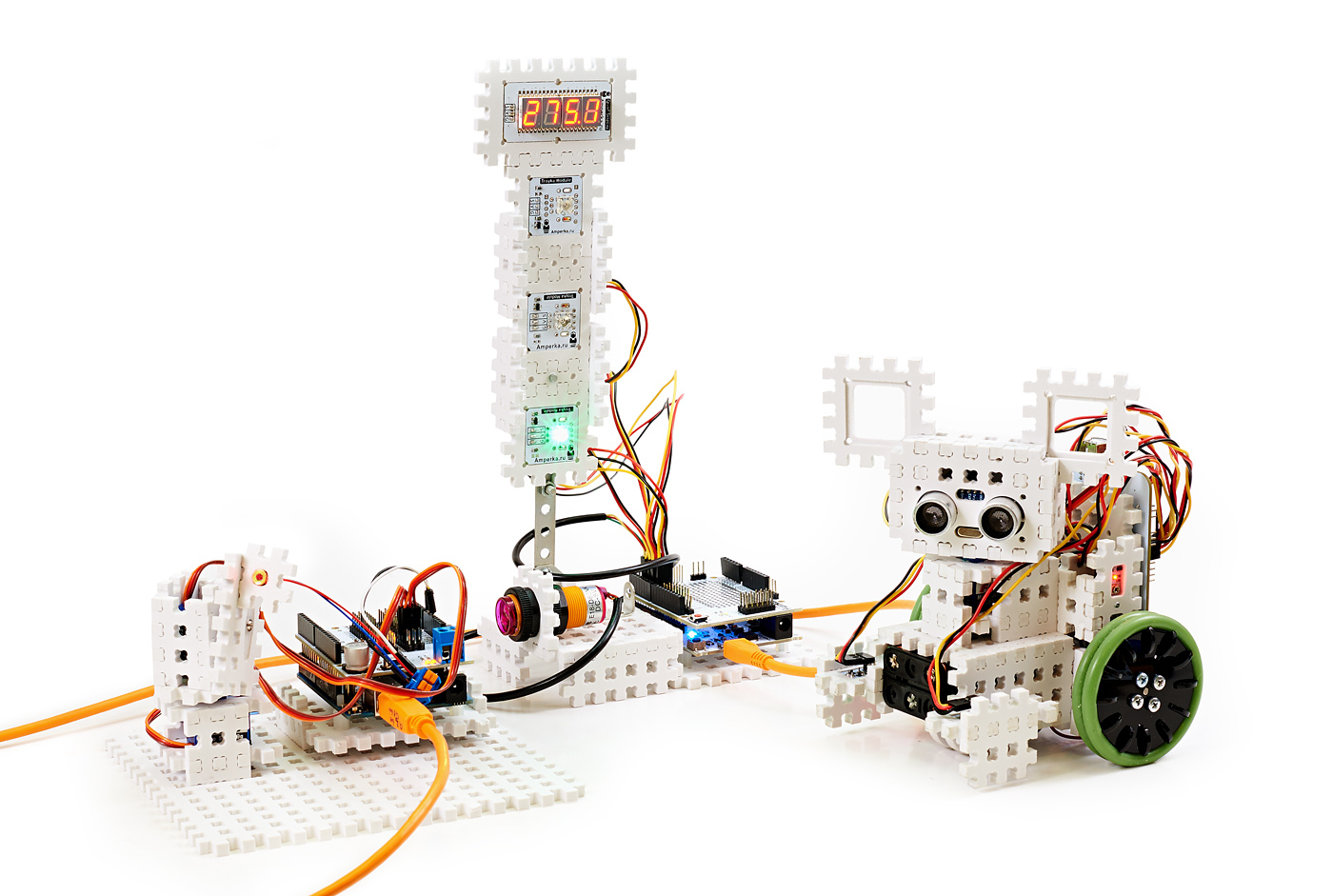

#Структор — это решётчатый конструктор для быстрой сборки корпусов и механических узлов вашего умного устройства. Это удобные крепления для распространённой хобби-электроники и электромеханики. Это детальки, с помощью которых вы быстро превратите комочек запутанных проводов в законченное, опрятное устройство. Наконец-то самоделка станет приятным элементом декора.
#Структор разработан и выпускается Амперкой. Мы изготавливаем детали фрезеровкой из 5 мм вспененного ПВХ.Это очень лёгкий материал, его плотность всего 0,55 г/см³. Прочности материала и соединений хватает для использования в качестве конструктивного элемента при изготовлении корпусов или небольших роботов.

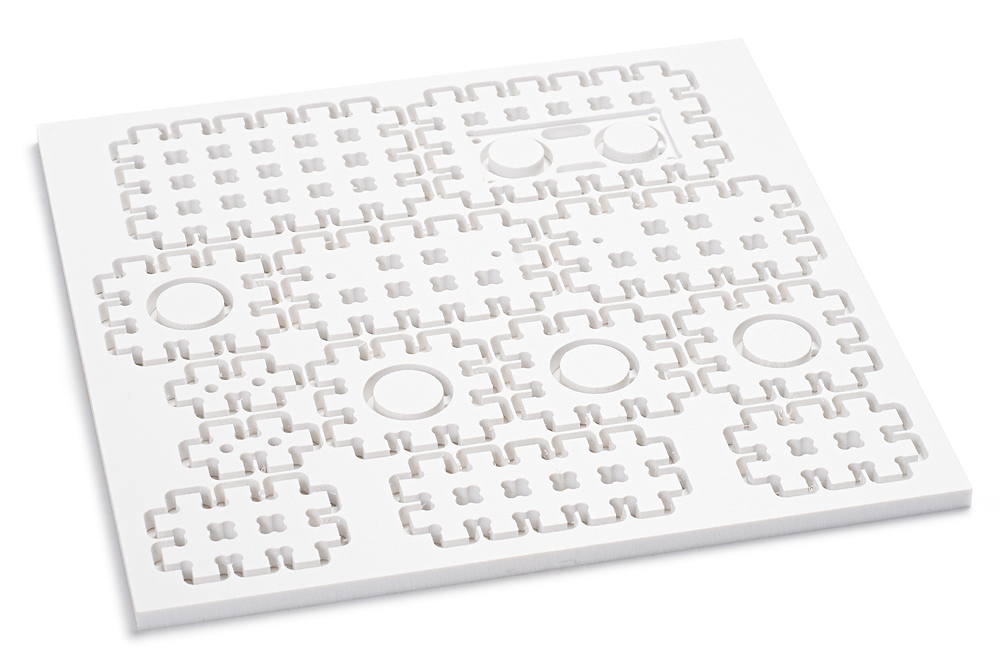

#Структор — не одноразовый, но и не очень многоразовый. Ресурса деталей хватит на десяток-другой сопряжений друг с другом, после чего материал запоминает деформацию и держится не плотно.Детали легко резать ножом, склеивать суперклеем и красить. Все детали поставляются в специальной матрице, размером 17×17 см. Чтобы извелчь деталь из матрицы используйте скальпель или канцелярский нож.
Габаритный чертёж
Размер любой стороны детали в сантиметрах легко вычислить, посчитав шипы. Количество шипов плюс 0,5 см и будет размером стороны.
Технические характеристики
Материал: вспененный ПВХ шириной 5 мм
Температурный диапазон: 0…+60 °C
Плотность: 0,55 г/см³

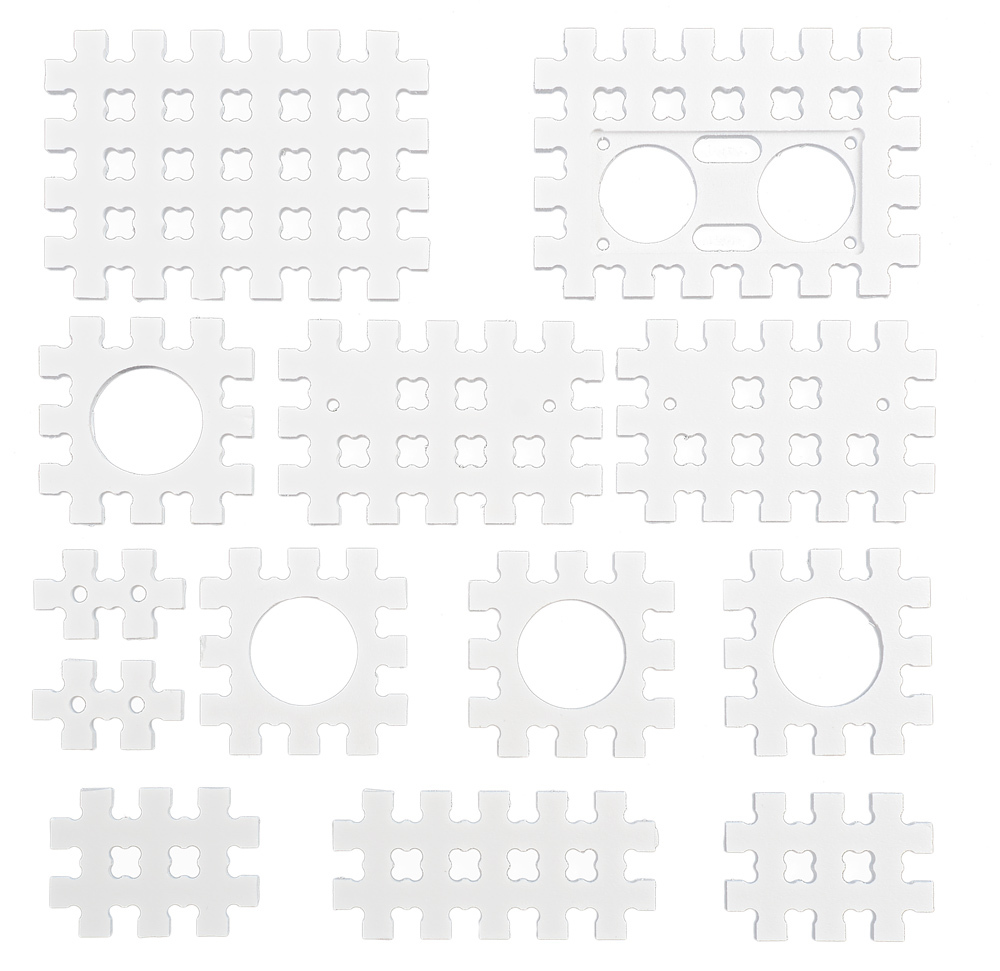

Комплектаци
1× Крепление ультразвукового дальномера HC-SR04
4×6 шипов
2× Крепление инфракрасного дальномера Sharp
3×5 шипов
4× Крепление инфракрасного датчика препятствий
3×3 шипа
2× Пластина
1×2 шипа
2× Пластина
2×3 шипа
1× Пластина
2×5 шипов
1× Пластина
4×6 шипов
